Tag med solenergianlæg
Her kan du læse om ROCKWOOLs unikke isoleringsløsninger til funktionelle flade tage med solenergianlæg og hvad du skal være opmærksom på.
Få hjælp af ROCKWOOL Download brochure Anbefalet løsning Nyhed! Dura sortimentBrandsikring af tag med solenergianlæg
Tiltag for at undgå brand bør altid være i fokus, men især tagflader med solenergianlæg bør behandles med større omhu, da tilføjelsen af solenergianlæg kan føre til drastisk ændrede brandforhold.

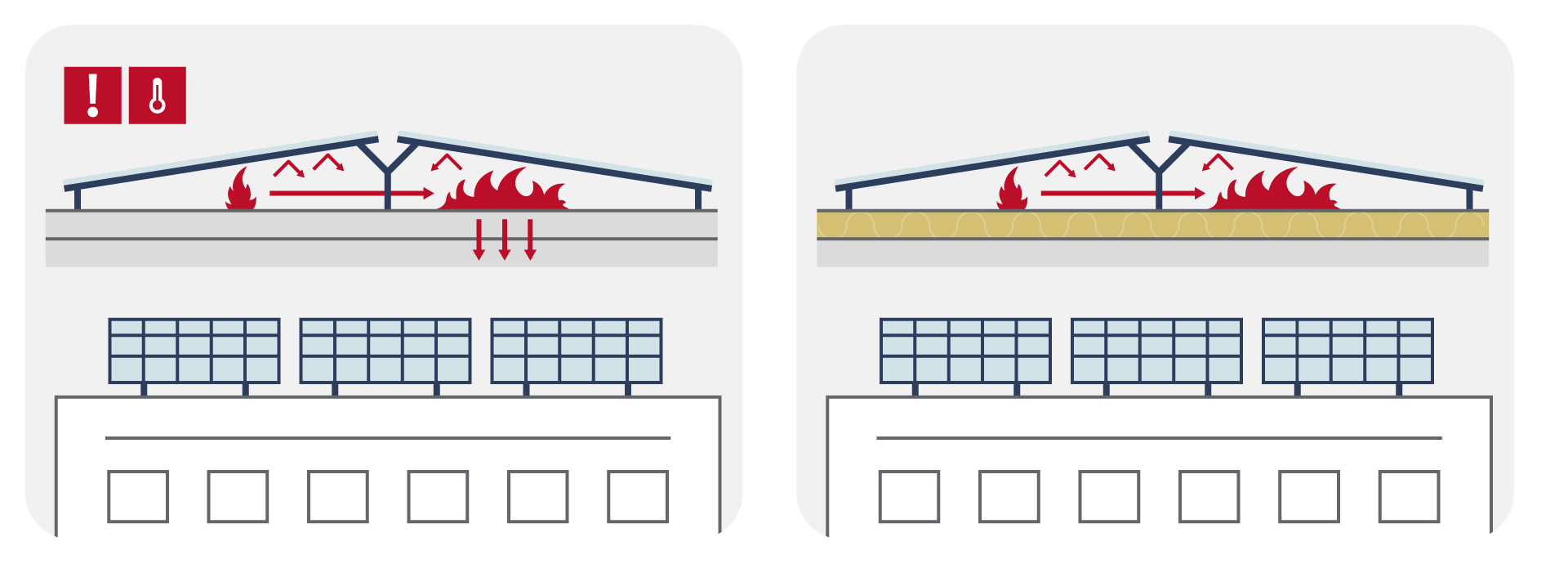

Opstår der brand på et tag med solenergianlæg kan de, afhængig af udformning og placering, skabe et loop hvori varmen fra branden ikke kan slippe bort, men derimod kan være med til at accelerere branden.
Derfor er det ROCKWOOLs anbefaling at tage, hvor der enten nu eller potentielt i fremtiden skal være solenergianlæg, udelukkede udføres med ubrændbar isolering. Dette reducerer risikoen for, at en brand spreder sig til andre dele af bygningen. ROCKWOOL tagisolering er en brandsikker isoleringsløsning, da det er klassificeret som ubrændbar, A2, s1-d0.
Last, trykstyrke og deformation
Et solenergianlæg medfører en ekstra belastning på tagets isolering og tætning, da et solenergianlæg typisk hviler på nogle relativt små fødder. En høj vægt placeret på et lille område, kan skabe udfordringer og potentielt skabe stor skade på et tag over tid. Normalt accepteres 2% deformation over 25 år for at undgå risikoen for, at isoleringen eller tætningen tager skade. Ved dimensionering af solenergianlæg er det vigtigt, udover med vejledning fra ROCKWOOL, at koordinere med leverandøren af solenergianlægget, membranen og tagdækkeren for at sikre, at løsningerne bliver holdbare og sikre over lang tid. ROCKWOOL tilbyder flere forskellige brand- og lastsikre isoleringsløsninger, så du kan finde et produkt, der passer til netop dit behov og projekt.
For tagkonstruktioner med solenergianlæg anbefaler ROCKWOOL generelt, at man bruger isoleringsprodukter fra vores Dura serie. Dura er en produktserie særligt udviklet til brug i kombination med solenergianlæg, der klarer belastningen fra de fleste standardløsninger. Toprock Dura System produkter er klassificeret som ikke-brændbar isolering, A2, s1-d0.
ROCKWOOLs anbefalede isoleringsløsning til tage med solenergianlæg
Til tage med solenergianlæg anbefaler ROCKWOOL generelt at anvende isoleringsprodukter fra vores Dura serie. Dura serien inkluderer Toprock Dura System, Dura Underlay, Dura Underlay Fleece og Dura 1:40. Alle produkter fås i forskellige tykkelser for de ønskede U-værdier og kan mixes med ROCKWOOLs øvrige tagsortiment med forskellige trykstyrker og egenskaber. Der kan opbygges fald på flade tage eller udlægges direkte på tage med tilfredsstillende fald.
I tabellen nedenfor viser vi, hvor meget belastning vores forskellige tagløsninger kan klare, så du kan vælge det rigtige produkt til dit projekt.
| Isoleringsløsning | Kompressionsstyrke (EN826), CS(10) | Punktlast (EN12430) PL(5) | Største permanente last* |
| Toprock Terrace System | 175 kPa | 2000 N | 82 kPa |
| Toprock Dura System ** | 60 kPa | 700 N | 28,1 kPa |
| Toprock System/Toprock CTF System** | 25 kPa | 700 N | 11,7 kPa |
| Dura 1:40, Dura Underlay med TF Plade som øverste lag | 60 kPa | 700 N | 18,8 kPa |
| Kombinationsløsning: Underlag Energy, Stålunderlag Energy, Hardkile 1:40, Hardrock Energy, Kasserendekile. Med TF Plade som øverste lag. | 25 kPa | 700 N | 7,8 kPa |
Se hvilket ROCKWOOL tagisoleringssystem du skal vælge afhængigt af størrelsen på solcelleanlæggets fødder:
| Isoleringsløsning (kompression) | Belastningsareal 0,175 x 0,175 m | Belastningsareal 0,25 x 0,25 m | Belasningsareal 0,35 x 0,35 m | Belastningsareal 1 x 0,1 m |
| Toprock Dura System** (60 kPa) | 85 kg | 175 kg | 344 kg | 281 kg |
| Dura Underlay og Dura 1:40 (60 kPa) | 57 kg | 117 kg | 230 kg | 188 kg |
| Toprock System og Toprock CTF System (25 kPa) | 35 kg | 73 kg | 143 kg | 117 kg |
| Underlag Energy og Hardkile 1:40 + TF Plade (25 kPa) | 23 kg | 48 kg | 95 kg | 78 kg |
* Belastningsarealet må minimum være 0,03 m2. Belastningspunkter kan være firkantede, runde eller aflange, så længe de opfylder nedenstående krav:
Afstanden mellem to belastningspunkter skal være mindst 2x den samlede isoleringstykkelse eller mindst 300 mm, målt fra kant til kant af fødderne.
Belastningsarealet skal være mindst 100 mm på hver side eller Ø200 mm.
** Skal du lægge Toprock Dura System eller Toprock System på trapezplade, skal du i bunden af isoleringsløsningen lægge den af vores trykfordelende underlagsplader som passer til det pågældende system (Stålunderlag, Lydunderlag, Dura Underlay eller Dura Underlay Fleece).
Isoleringen monteres i henhold til gældende monteringsvejledninger fra ROCKWOOL.
Det øverste isoleringslag udføres så vidt muligt med hele plader.
Der må ikke være indbygget fugt i isoleringen.
Isoleringen lægges på et stabilt underlag og ikke på gammel isolering eller materiale med ukendt styrke.
Skarpe kanter og hjørner mod membran undgås så vidt muligt. Ved belastningspunkter lægges eventuelt et ekstra lag membran.
Nyttig viden
CS(10) beskriver produktets styrke, ved 10% tykkelsesdeformation. Det vil sige at et produkt med en CS(10) = 30 kPa, deformere sig 10% af tykkelsen under en kortvarig last på 30 kPa. Dette tal har i praksis ingen anvendelse, men anvendes til at sammenligne produkter på tværs. Et produkt med en CS(10) = 60 kPa er groft sagt dobbelt så stærkt som et produkt med en værdi på 30 kPa
PL(5) beskriver produktets punktlast, ved 5mm deformering. Det vil sige at et produkt med en PL(5) = 700 N, deformerer sig 5mm ved en belastning på 700 N på et areal 50 cm². Dette har i praksis få anvendelser. Anvend i stedet ovenstående anbefalinger for punktlaster.
kPa eller Kilo Pascal anvendes ofte, men det er ikke unormalt at støde på kN/m² eller Kilo Newton pr. kvadratmeter. Omregningen mellem disse er 1:1, det vil sige at 5 kPa = 5 kN/m². For hurtig omregning til kg, kan der ganges en faktor 100 på. Altså 5 kPa = 5 kN/m² ≈ 500 kg/m².
Jævnt fordelt last skal i denne sammenhæng tolkes ved last som er jævnt fordelt over hele tagfladen. Grønne tage som opbygges i jord- sand- eller gruslag regnes som jævnt fordelt. Herudover bl.a. også sedumbakker eller lign.
Punktlast tolkes som større installationer, hvis last føres til mindre område. Dette kunne ofte være flise under ventilationsanlæg, tagterrassefødder eller anden tagterrasseopbygning eller solenergianlæg.
EU Kommissionens plan for installation af solenergianlæg på flade tage
Senest 31. december
0
Krav til nye offentlige og kommercielle bygninger over 250 m²
Fra 31. december til 31. december
0
Afhængigt af størrelse, indfases krav til eksisterende offentlige bygninger, og til kommercielle bygninger ved større renoveringer
Fra 31. december
0
Krav til alle nye beboelsesejendomme
Dura sortiment til tage med solenergianlæg
ROCKWOOL Dura er et sortiment af brandsikker og holdbar stenuldsisolering udviklet specifkt til tage, hvor der skal monteres solenergianlæg. Dura serien inkluderer Toprock Dura System, Dura Underlay, Dura Underlay Fleece og Dura 1:40. Alle produkter fås i forskellige tykkelser for de ønskede U-værdier og kan mixes med ROCKWOOLs øvrige tagsortiment med forskellige trykstyrker og egenskaber. Der kan opbygges fald på flade tage eller udlægges direkte på flade tage med indbygget fald. Dura er fugt-/ og vandafvisende, produceret i genanvendelig stenuld og klassificeret som ubrændbar A2-s1,d0.
