Lette etageadskillelser

Lette etageadskillelser

Etageadskillelser af træ kan opbygges på stedet eller udføres af elementer, hvor man derefter udlægger svømmende gulv og monterer underloft. Bjælkerne kan bestå af limtræsbjælker,specielle lette bjælker eller massive træbjælker.

Isoleringslaget mellem bjælkerne skal fastholdes brandteknisk og udføres normalt med ROCKWOOL FLEXIBATTS. I underloftet anbefales det også at anvende ROCKWOOL FLEXIBATTS. Isoleringsprodukter skal have et overmål på 5-10 mm, således at isoleringen fylder helt ud til bjælkesiderne. Selve gulv- og loftprodukter udføres i henhold til fabrikantens anvisning. Til svømmende gulv anvendes ROCKWOOL TRINLYDSBATTS.

ROCKWOOL FLEXIBATTS og ROCKWOOL TRINLYDSBATTS er hurtige at udlægge, montere og tildanne. Samtidig er isoleringen meget dimensions- og trykstabil pga. stenuldens struktur. Desuden giver stenuldens struktur og flex egenskaben en god tværelasticitet og bedre udfyldningsevne.

ROCKWOOL og lydreduktion

Den lydreduktion og det trinlydsniveau, der opnås ved anvendelse af lette etageadskillelser afhænger af flere faktorer:

Gulvbelægningens egenskaber
Loftbeklædningens egenskaber
Om der er lydbroer i form af fast forbindelse mellem gulv/overside samt loft/underside af etageadskillelsen
Om etageadskillelsen er uisoleret eller isoleret med ROCKWOOL stenuld
Etageadskillelsens samlede vægt.

Hvordan kan man lydreducerer etageadskillelsen?

Hulrummet i etageadskillelsen kan isoleres med lydabsorberende materiale - f.eks. ROCKWOOL FLEXIBATTS.
ROCKWOOL forhindrer, at lydtrykket i hulhummet bliver forøget.
Etageadskillelsen skal være tæt - der fuges mod tilstødende bygningsdele.
Undgå faste forbindelser i konstruktionen Ilæg evt. 2 gipsplader mellem bjælkerne.
Svømmende gulv og nedstroppet loft giver gode lydreduktioner.

Isoleringens funktion i forbindelse med lydreduktionen er først og fremmest at reducere den akustiske forbindelse mellem gulv og loft på undersiden af etageadskillelsen. Vær opmærksom på, at etageadskillelsens luftlydisolation forringes, når tekniske installationer føres gennem etageadskillelsen.

Samlingsdetaljer og lyd

De lette etageadskillelsers samlinger med ydervægge og skillevægge har afgørende indvirkning på etageadskillelsens luftlydisolation.

Let etageadskillelse/tung ydervæg

Hvor lette etageadskillelser samles med tunge ydervægge, bør der pga. flanketransmission anvendes forsatsvæg, enten i rummene over etageadskillelsen eller i rummene underetageadskillelsen.

ROCKWOOL MURBATTS
ROCKWOOL FLEXIBATTS
Gipsplader
Hulrum
ROCKWOOL Fugestrimmel
Spånplade
ROCKWOOL TRINLYDSBATTS
Fugeforsegling
Bjælke
Gipsplader
Fugeforsegling
ROCKWOOL FLEXIBATTS brandteknisk fastholdt

Let etageadskillelse/let ydervæg

Hvor lette etageadskillelser samles med lette ydervægge, er det meget vigtigt, at samlingerne er fuldstændig tætte, da der ofte forekommer mindre bevægelser i lette ydervægge. Det kan blive nødvendigt pga. flanketransmission at anvende forsatsvægge i rummene over etageadskillelsen eller i rummene under etageadskillelsen.

ROCKWOOL FLEXIBATTS
Spånplade
ROCKWOOL TRINLYDSBATTS
Fugeforsegling
Bjælke
Gipsplader
ROCKWOOL FLEXIBATTS brandteknisk fastholdt
ROCKWOOL Fugestrimmel

Let etageadskillelse/tung skillevæg

Hvor der stilles krav om stor lydreduktion til tunge skillevægge, f.eks. lejlighedsskel i rækkehuse, er det meget vigtigt, at bjælkerne i den lette etageadskillelse ligger parallelt med de boligadskillende vægge. Hvis bjælkerne går vinkelret på adskillende massive vægge, bør bjælkeender forsættes med mindst 1-sten for hinanden og vederlaget bør højst være 1/2 sten.

Der skal udfyldes bag bjælkeenderne og mures helt ud omkring bjælkeenderne og eventuelt forsegles med fugemasse omkring dem. Det kan blive nødvendigt pga. flanketransmission at anvende forsatsvæg i rummene over etageadskillelsen eller i rummene under etageadskillelsen.

ROCKWOOL A-PLADEBATTS 10
Spånplade
ROCKWOOL TRINLYDSBATTS
Bjælke
ROCKWOOL FLEXIBATTS brandteknisk fastholdt
Fugeforsegling
Gipsplader
Bjælke
Fugeforsegling

Let etageadskillelse/let skillevæg

Hvor lette etageadskillelser samles med lette skillevægge, bør der pga. flanketransmission være svømmende gulv. Anvendes der ROCKWOOL TRINLYDSBATTS med spånplader, brydes det svømmende gulv under skillevæggen og der adskilles med ROCKWOOL A-PLADEBATTS 10. Endvidere kan der opbygges et nedstroppet loft under etageadskillelsen ved samling af let etageadskillelse og let skillevæg

ROCKWOOL SKILLEVÆGSBATTS
Spånplade
ROCKWOOL TRINLYDSBATTS
ROCKWOOL A-PLADEBATTS 10
Bjælke
ROCKWOOL FLEXIBATTS brandteknisk fastholdt
ROCKWOOL Fugestrimmel
ROCKWOOL SKILLEVÆGSBATTS
Fugeforsegling
Gipsplader
Fugeforsegling
ROCKWOOL Fugestrimmel

Efterisolering af etageadskillelser

Etageadskillelser mod kolde loftrum og kolde kælderrum efterisoleres ved indblæsning af ROCKWOOL Hulrumsfyld. I loftet, gulvet eller i kælderloftbeklædningen bores der en række huller, hvorigennem ROCKWOOL Hulrumsfyld indblæses i etageadskillelsen. Er der lerindskud, indblæses under dette, idet der normalt her er det største hulrum. Ved loftrum må gulvbrædderne ikke være belagt med et diffusionstæt materiale, som f.eks. fernis.

Indblæsningen udføres af autoriserede ROCKWOOL indblæsningsfirmaer landet over.

U-værdier

Etageadskillelse af:	ROCKWOOL Hulrumsfyld indblæst i konstruktionen, mm
Etageadskillelse af:	0	50	60	70	100	125	150
Træ med lerindskud	1,09	0,54	0,49	0,45
Træ uden lerindskud	1,59				0,40	0,34	0,29

Figur D 11:
U-værdier (W/m2K) for etageadskillelser af træ efterisoleret med ROCKWOOL Hulrumsfyld.

Beregningerne er udført jvf. DS 418, 6. udgave. U-værdierne er korrigeret for luftspalter og luftstrømme i isoleringen med ΔU. ΔU = 0, da isoleringen er udført med hulrumsfyld.

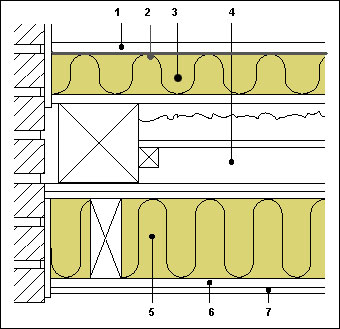

Efterisolering af etageadskillelser over portrum

Ældre etageadskillelser over portrum har generelt ikke bedre isoleringsværdi end traditionelle etageadskillelser mellem boliger. Derfor vil der her være behov for en efterisolering, der både forbedrer det generelle varmetab i boligen og udbedrer fodkulden.

Efterisolering af etageadskillelse over portrum

Gulv
Dampspærre
ROCKWOOL TRINLYDSBATTS
Etageadskillelse af træ med eller uden lerindskud
ROCKWOOL FLEXIBATTS
Spredt forskalling
8 mm ROCKPANEL

U-værdier

U-værdier (W/m2 K) for for etageadskillelser over portrum isoleret med ROCKWOOL FLEXIBATTS.

Etageadskillelse	Supplerende isolering* under konstruktionen i mm	ROCKWOOL TRINLYDSBATTS over konstruktionen i mm
Etageadskillelse	Supplerende isolering* under konstruktionen i mm	0	15	20	30	50
Træ med lerindskud	0	1,10	0,67	0,62	0,53
	45	0,45	0,36	0,34	0,32	0,28
	70	0,35	0,30	0,29	0,27	0,25
	95	0,30	0,26	0,25	0,24	0,22
	120	0,25	0,22	0,20	0,19	0,18
	145	0,23	0,19	0,19	0,18	0,17
	165	0,20	0,19	0,18	0,18	0,17
	195	0,18	0,16	0,16	0,15	0,14
Træ uden lerindskud	0	1,60	0,83	0,75	0,63
	45	0,52	0,40	0,38	0,34	0,30
	70	0,40	0,32	,031	0,29	0,26
	95	0,32	0,28	0,27	0,25	0,23
	120	0,28	0,24	0,24	0,22	0,20
	145	0,24	0,22	0,20	0,19	0,18
	165	0,21	0,19	0,19	0,18	0,17
	195	0,18	0,17	0,16	0,16	0,15

Lydforbedring, konstruktionseksempler

Eksempel 1 - Etageadskillelse, træbjælkelag, bærende

Lodret snit.

Brand
REI 60 (BD 60)
Brandteknisk Vejledning 30.

Lyd
Luftlyd
R w = 43 dB
ROCKWOOL International A/S' Lydlaboratorium.

Trinlyd
L n,w = 74 dB
ROCKWOOL International A/S' Lydlaboratorium.

Figur 1.

22 mm spånplade.
170x95 mm bjælker pr. 600 mm.
95 mm ROCKWOOL BD-60 FLEXIBATTS, brandteknisk fastholdt.
2 lag beklædningsklasse K1 10 D2-s2,d2 (Klasse 2 beklædning).

Beklædningen kunne være:

2 lag 13 mm gips eller 1 lag 13 mm gips og 1 lag profilbrædder.

Forbedrede forhold, eksempel 1 - Etageadskillelse, træbjælkelag, bærende.

Lodret snit

Brand
REI 60 (BD 60)
Brandteknisk Vejledning 30.

Figur 2

22 mm spånplade.
ROCKWOOL TRINLYDSBATTS.
Som Figur 1.

Hvor meget bliver det forbedret, eksempel 1?

Eksempel 1	Uden forbedring	Med forbedring
ROCKWOOL TRINLYDSBATTS		15 mm	30 mm	50 mm
Luftlyd RW	43 dB	46 dB	46 dB	49 dB
Trinlyd Ln,w	74 dB	69 dB	68 dB	68 dB

Målingerne er foretaget i ROCKWOOL International A/S lydlaboratorium.

Eksempel 2 - Etageadskillelse, træbjælkelag, bærende

Lodret snit

Brand
REI 60 (BD 60)
Brandteknisk Vejledning 30.

Lyd
Luftlyd
R w = 54 dB
ROCKWOOL International A/S' Lydlaboratorium.

Trinlyd L n,w = 66 dB
ROCKWOOL International A/S' Lydlaboratorium.

Figur 3

50 mm ROCKWOOL FLEXIBATTS, brandteknisk fastholdt
13 mm gipsplade.
Som Figur 1.

Forbedrede forhold, eksempel 2 - Etageadskillelse, træbjælkelag, bærende
Lodret snit

Brand
REI 60 (BD 60)
Brandteknisk Vejledning 30.

Figur 4

22 mm spånplade
ROCKWOOL TRINLYDSBATTS
Som figur 1
50 mm ROCKWOOL FLEXIBATTS, brandteknisk fastholdt
13 mm gipsplade

Hvor meget bliver det forbedret, eksempel 2?

Eksempel 2	Uden forbedring	Med forbedring
ROCKWOOL TRINLYDSBATTS		15 mm	30 mm	50 mm
Luftlyd RW	54 dB	58 dB	58 dB	65 dB
Trinlyd Ln,w	66 dB	59 dB	58 dB	58 dB

Målingerne er foretaget i ROCKWOOL International A/S lydlaboratorium.
