Ydervægge af træ

Isolering af ydervæg af træ

Trækonstruktioner bliver mere og mere populære på grund af den hurtige montagetid og fleksibiliteten med hensyn til muligheder for finish. Trækonstruktioner giver fleksibilitet til at øge niveauet af isolering, og de har vist sig at holde lige så længe som traditionelle murede vægge.

ROCKWOOL isolering er særligt velegnet til trækonstruktioner på grund af den hurtige, nemme og præcise montering med FLEXIBATTS, der slutter tæt til træstolper/spær og giver den optimale isolering af konstruktionen. Formstabilitet af ROCKWOOL FLEXIBATTS betyder også, at isoleringen forbliver på plads i hele bygningens levetid – selv når trækonstruktionen vil fortsætte med at tørre ud og trække sig sammen efter opførelsen.

En anden vigtig fordel ved at bruge ROCKWOOL isolering er dets evne til at modstå brand – ROCKWOOL isolering kan modstå temperaturer over 1,000°C.

Konstruktionsprincip

Lette ydervægge udføres helt eller delvis som elementer eller opbygges på stedet. Væggene kan udføres som bærende eller ikke bærende konstruktioner.

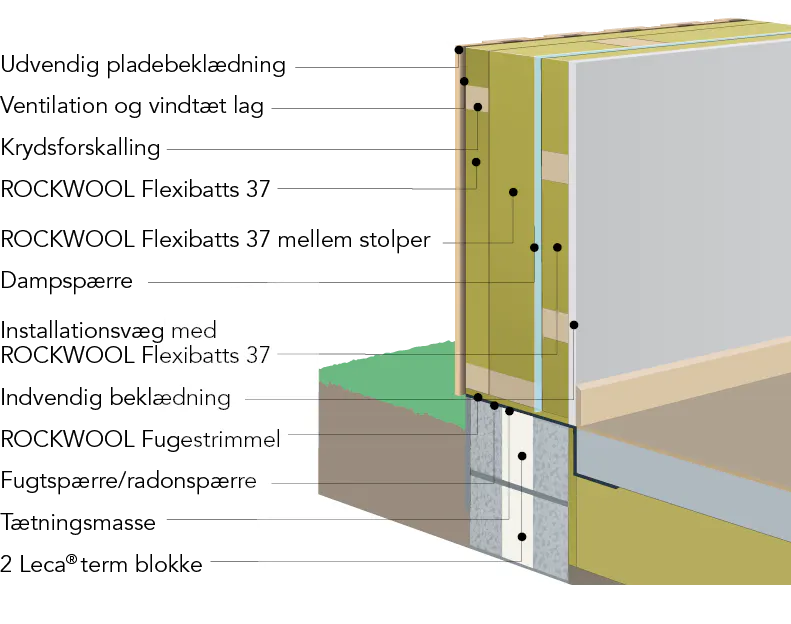

Konstruktionsopbygning. Lodret snit.

ROCKWOOL FLEXIBATTS 37
Regnskærm
Indvendig beklædning
Evt. ventileret hulrum
Evt. vindtæt lag
Dampspærre

U-værdier og anbefalede isoleringstykkelser

U-værdier (W/m2K) for let ydervæg med træskelet isoleret med ROCKWOOL FLEXIBATTS 37 og ROCKWOOL FLEXIBATTS 34

Forudsætninger for beregningen:

Muren står på et terrændæksfundament.

2 lag isolering med forskudte samlinger.

Isolansen for den ventilerede luftspalte og regnskærm erstattes af den indvendige overgangsisolans Rsi= 0,13 m2K/W.

Anbefalede isoleringstykkelser

U-værdier

Træ% 7,5	Nybyg	Tilbygning/renovering	Sommerhuse
Isoleringstykkelse	260	210	140
	0,16	0,20	0,30

Let ydervæg - Med træskelet (traditionel løsning)

U-værdier (W/m2K)

Isolering og isoleringstykkelse		Konstruktion
Isolering og isoleringstykkelse		10% træ	15% træ
FLEXIBATTS 37	140 mm	0,29	0,31
	165 mm	0,25	0,27
	190 mm	0,22	0,23
	260 mm	0,17	0,18
	290 mm	0,14	0,16
	435 mm	0,10	0,11
	485 mm	0,09	0,10

FLEXIBATTS 34	140 mm	0,28	0,30
	165 mm	0,24	0,26
	190 mm	0,21	0,22
	260 mm	0,16	0,17
	285 mm	0,13	0,15
	430 mm	0,09	0,10

Værd at vide:

Beregningerne er udført jf.DS 418, 6. udgave.
Den udvendige beklædning skal være vejrbestandig og opfylde aktuelle brandkrav. Luftmellemrum, som ventileres til det fri, skal være mindst 10 mm.

U-værdier (W/m2K)

Isolering og isoleringstykkelse		Konstruktion
Isolering og isoleringstykkelse		10% træ	15% træ
FLEXIBATTS 37	140 mm	0,29	0,31
	165 mm	0,25	0,27
	190 mm	0,22	0,23
	260 mm	0,17	0,18
	290 mm	0,14	0,16
	435 mm	0,10	0,11
	485 mm	0,09	0,10

FLEXIBATTS 34	140 mm	0,28	0,30
	165 mm	0,24	0,26
	190 mm	0,21	0,22
	260 mm	0,16	0,17
	285 mm	0,13	0,15
	430 mm	0,09	0,10

Værd at vide:

Beregningerne er udført jf.DS 418, 6. udgave.
Den udvendige beklædning skal være vejrbestandig og opfylde aktuelle brandkrav. Luftmellemrum som ventileres til det fri, skal være mindst 10 mm. Dampspærre/klimamembran må maks. rykkes 1/3 ind i konstruktionen. Alternativt udføres fugtteknisk beregning.
U-værdierne er korrigeret for luftspalter og luftstrømme i isoleringslaget med DU.DU = 0, da isoleringen er udført i to lag med forskudte samlinger. U-værdien ændrer sig ikke ved forskellige regnskærme, idet regnskærmen ikke indgår i U-værdiberegningen for ventilerede konstruktioner med en ventilationsåbningen større end 15 cm2 pr. meter.

Ventileret hulrum

Det ventilerede hulrum har følgende formål:

Sørge for trykudligning ved vindpåvirkning
Hindre regngennemslag i at påvirke bagvæggen
Bortventilere vanddampe, der diffunderer ud igennem konstruktionen indefra.

Luftmellemrummet, som ventileres til det fri, skal være mindst 20 mm.

Ventileret hulrum i træskeletvæg med træbeklædning. Vandret snit.

Ventileret hulrum min. 20 mm.
Facadeplade
Vindtæt lag

Ventileret hulrum i skalmuret træskeletvæg. Lodret snit.

Skalmur
Ventileret hulrum min. 50 mm
Vindtæt lag

Uventileret hulrum

Uventileret hulrum. Vandret snit.

1 på 2 lodret beklædning
Vindtæt lag

Eksempel på opbygning uden ventileret hulrum. Ved lodret bræddebeklædning 1 på 2 kan ventilationsspalten undlades på grund af de naturligt forekomne hulrum og træets ringe diffusionsmodstand.

Uventileret hulrum ved anvendelse af ROCKPANEL-plade. Vandret snit

ROCKPANEL-plade

Benyttes ROCKPANEL-plade som facadebeklædning opsættes denne uden ventilationshulrum og uden vindtæt afdækning.

Fugtisolering

På fundamentet mindst 150 mm over terræn anbringes murpap inden træskeletvæggen opsættes. Ved skalmurede ydervægge skal der yderligere anbringes en murpap imellem skalmur og fundament. Denne murpap bøjes op ad bagvæggen og leder derved den fugt ud, som måtte trænge igennem skalmuren. Murpappen enten klæbes til den vindtætte plade eller bukkes ind under det vindtætte lag, når det er asfaltpapir. Samlingen skal være lufttæt.

Ventilationsspalte
Murpap
2 åbne studsfuger pr. lbm.
Letklinkerbetonblok

Ved skalmurede ydervægge skal murpap anbringes over muråbninger på lignende måde. Asfaltpappet skal gå forbi muråbningen med mindst 150 mm på hver side.

Fugtisolering over muråbning. Lodret snit.

Ventilationsspalte
Murpap
ROCKWOOL FLEXIBATTS 37
ROCKWOOL Fugestrimmel

Dampspærre

I lette ydervægge skal der anvendes en dampspærre på isoleringens varme side, da lette vægge ofte indeholder organiske materialer og diffusionsåbne indvendige beklædninger.

NB! Dette er også gældende for sommerhuse. BYG-ERFA anbefaler dampspærre også i sommerhuse, fordi sommerhuse også anvendes i fyringssæsonen.

Dampspærren skal hindre, at varm, fugtig rumluft trænger ind i konstruktionen ved diffusion eller strømning. Dampspærren skal have en diffusionsmodstand Z-værdi på mindst 250 GPa·s·m2/kg. Som dampspærre anvendes en polyethylenfolie (mindst 0,15 mm) eller alukraftpapir. Ved valg af dampspærre skal man sikre sig, at den valgte type ikke nedbrydes under det luftmiljø, den udsættes for. Det er ikke alene vigtigt, at dampspærren har den fornødne diffusionsmodstand, men især at den monteres lufttæt, således at luftstrømning undgås.

Afslutning ved gulv

Afslutning ved loft

Samlinger i dampspærren

Samlinger i dampspærren skal i størst mulig omfang undgås. De samlinger, der måtte forekomme, skal have et overlæg på mindst 150 mm, og samlingerne skal være klemte eller tapede. Afslutninger ved gulv og loft skal ligeledes være udført lufttætte enten ved klemte overlæg til anden dampspærre, eller der kan foretages en fugning med en plastisk fugemasse.

Samling ydervæg og fundament. Lodret snit.

Dampspærre
ROCKWOOL Fugestrimmel
Murpap
Rem
Afstands- og dækliste med ventilationsudsparinger

Samling let ydervæg og tag. Lodret snit.

ROCKWOOL FLEXIBATTS 37
Dampspærre

Vindtæt lag

Et vindtæt lag skal være diffusionsåbent. Diffusionsmodstanden for laget må højst være 1/10 af diffusionsmodstanden på den varme siden af konstruktionen (dampspærre + indvendig beklædning). Som vindtæt lag kan anvendes f.eks. vindtæt pap eller vindgips. I bygninger med mere end 1 etage skal udvendige vægoverflader udføres mindst som klasse 1 (senere K B-s1,d0) beklædning. Uden på væggen kan anbringes en regnskærm med bagved liggende ventileret hulrum. Regnskærmen skal udføres mindst af klasse A materiale (senere B-s1,d0).

Indvendig beklædning

Beklædningen har til formål at danne den ønskede overflade i bygningens rum. Beklædningen skal opfylde de aktuelle brandkrav. Overflade klasse 1 (senere K B-s1,d0) eller klasse 2 (senere K D-s2,d2).

Udvendig beklædning

Da den udvendige beklædning skal fungere som regnskærm, skal beklædningsmaterialet være vejrbestandigt. Beklædningen skal opfylde de aktuelle brandkrav: Overflade klasse 1 (senere K B-s1,d0) eller klasse 2 (senere K D-s2,d2).

Brandisolering af ydervæg af træ

ROCKWOOL stenuld er et ubrændbart isoleringsmateriale (klasse A1), der tåler temperaturer over 1.000°C uden at smelte. Et ubrændbart isoleringsmateriale med højt smeltepunkt er velegnet til brandsikre og branddrøje konstruktioner:

det forøger ikke brandbelastningen.
det bevarer isoleringsevnen under brand.
det afgiver ikke aggressive luftarter under brand

Under brandpåvirkningen yder ROCKWOOL stenuld brandbeskyttelse af bagved liggende materialer og bærende bygningsdele.

Brandteknisk fastholdelse, vandrette og lodrette konstruktioner.

Eller søm pr. 300 mm, der når mindst 35 mm ind i stenulden og mindst 30 mm ind i træet.

Ved stålskeletvægge skal isoleringen fastholdes i riglerne. Derfor skal der anvendes et dimensionsstabilt og trykfast isoleringsmateriale som ROCKWOOL FLEXIBATTS. Dette er nødvendigt for at undgå smeltning og krympning og dermed udfald af isoleringen under en brandpåvirkning.

Brandteknisk fastholdelse

Når der stilles brandkrav til lette ydervægge, skal isoleringen fastholdes brandteknisk. For lodrette konstruktioner kan fastholdelse ske med 2 mm ståltråd pr. 300 mm eller for BD-30 konstruktioner med spredt forskalling bestående af 19 mm brædder med 300 mm afstand fra midte til midte.
