Hanebånd og bjælkespær

Isolering af hanebånd- og bjælkespær

Hanebåndsspærkonstruktioner har udnytteligt tagrum. Taghældningen er på mellem 40° og 50°, og spændvidden er på mellem 7 m og 12 m uden mellemunderstøtning. Isoleringsmaterialet kan være placeret på skunkgulv - skunkvæg - skråvæg - hanebåndsloft eller som åbent tagrum med synlige hanebånd og isoleringsmaterialet mellem spærene til kip. Der kan også forekomme variant af disse to typer med f.eks. varm skunkrum.

Bjælkespærkonstruktioner bruges, hvor loftfladen følger taghældningen. Taghældningen kan gå ned til 1:40, og spændvidden er på mellem 4 m og 6 m uden mellemunderstøtning. Isoleringsmaterialet placeres mellem spærene og ofte med krydsisolering under spærene.

Konstruktionsopbygning ved isolering af hanebånd- og bjælkespær

Hanebåndspærkonstruktion

Ventilationsspalte
Evt. undertag
ROCKWOOL FLEXIBATTS
Dampspærre
Indvendig beklædning

Ventilationsspalte
Evt. undertag
ROCKWOOL FLEXIBATTS
Dampspærre
Indvendig beklædning

U-værdier og anbefalede isoleringstykkelser

U-værdier for hanebånds- og bjælkespærkonstruktioner isoleret med ROCKWOOL FLEXIBATTS.

Hanebåndsspær - Med installationsvæg

U-værdier (W/m²K)

Isolering og isoleringstykkelse		Konstruktion
Isolering og isoleringstykkelse		5% træ	10% træ
FLEXIBATTS 37	190 mm	0,19	0,21
	210 mm	0,18	0,19
	260 mm	0,15	0,16
	360 mm	0,11	0,12
	385 mm	0,10	0,11
	480 mm	0,08	0,09
FLEXIBATTS 34	190 mm	0,18	0,20
	260 mm	0,14	0,15
	335 mm	0,11	0,12
	380 mm	0,09	0,10
	480 mm	0,07	0,08

I installationsloftet er der regnet med 7,5-10% træ, hvilket svarer til hhv. c/c 600 mm og c/c 450 mm.

Værd at vide:

Beregningerne er udført jf.DS 418, 6. udgave.
Husk, at der ved undertag af banevare skal være en ventilationsspalte på mindst 70 mm mellem undertag og overside af isolering og ved fast undertag være mindst 50 mm ventilationsspalte.

Anbefalede isoleringstykkelser, FLEXIBATTS 37

U-værdier
7% Træ	Nybyg BR 2018	Lavenergiklasse 2020	Tilbygning, opvarmet over 15 grader og ombygning, vedligeholdelse og udskiftning	Nybyg og renovering af sommerhuse
U-værdi	0,10	0,10	0,12	0,15
Isoleringstykkelse	385	385	315	265

Bjælkespær

U-værdier (W/m²K)

Isolering og isoleringstykkelse		Konstruktion
Isolering og isoleringstykkelse		5% træ	10% træ
FLEXIBATTS 37	190 mm	0,19	0,21
	210 mm	0,18	0,19
	260 mm	0,15	0,16
	360 mm	0,11	0,12
	385 mm	0,10	0,11
	480 mm	0,08	0,09
FLEXIBATTS 34	190 mm	0,18	0,20
	260 mm	0,14	0,15
	335 mm	0,11	0,12
	380 mm	0,09	0,10
	480 mm	0,07	0,08

Værd at vide:

Beregningerne er udført jf.DS 418, 6. udgave.
Husk, at der ved undertag af banevare skal være en ventilationsspalte på mindst 70 mm mellem undertag og overside af isolering og ved fast undertag være mindst 50 mm ventilationsspalte.

Isoleringsmetode

I spærhovedet anbringes isoleringen, således, at der er taget hensyn til den nødvendige ventilation, afhængig af type undertag og tagbeklædning. Isoleringen skal have et overmål på 10-20 mm i bredden for at opnå den rigtige tilslutning til spærsider. ROCKWOOL FLEXIBATTS i min. 95 mm tykkelse vil være selvbærende, indtil dampspærre og beklædning monteres umiddelbart efter.

Ved traditionelle træspær vil det ofte være nødvendigt med en påforing med træ for at opnå den ønskede isoleringstykkelse. Ved skunken kan isoleringen med fordel fortsætte i spærhovedet til fodrem. Herved opnås ''varmt'' skunkrum, og risikoen for frostsprængte rør mindskes. Samtidig vil opbevaringsbetingelserne i skunkrummet blive bedre. Ved isolering af tage med ensidigt fald foretages isoleringsarbejdet ofte udvendig fra, umiddelbart inden eventuelt undertag, afstandslister, lægter og tagbeklædning monteres.

Traditionel påforing til store isoleringstykkelser.

Samlingsdetaljer

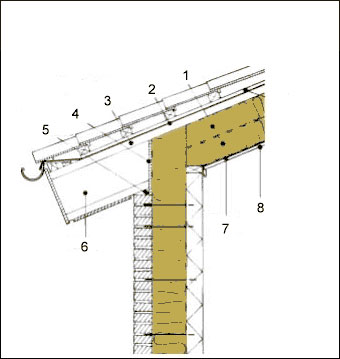

Bjælkespær/tung ydervæg

ROCKWOOL FLEXIBATTS
Diffusionstæt undertag
Ventilation
Vindbræt
Fugemasse
Træspær
Dampspærre
Loftbeklædning
Afstandsliste

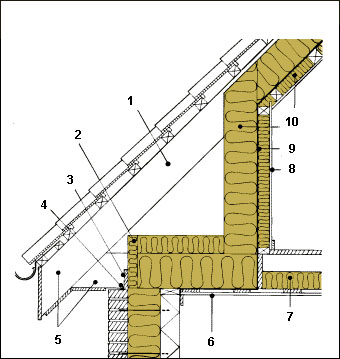

Hanebånd med stålpladetag/tung ydervæg med varmt skunkrum

ROCKWOOL FLEXIBATTS
Ventilation
Dampspærre
Beklædning
Vindskærm af ROCKWOOL Pladebatts
Vindbræt
Fugemasse
Træspær
Loftbeklædning
Min. 100 mm brandteknisk fastholdt ROCKWOOL FLEXIBATTS
ROCKWOOL Universal Rørskål eller Lamelmåtte

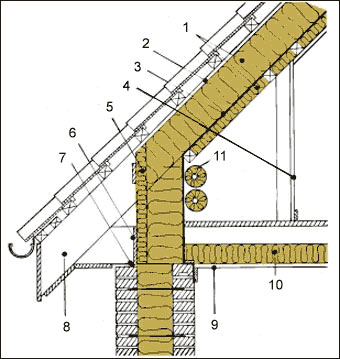

Hanebånd med stålpladetag/tung ydervæg med koldt skunkrum

Ventilation
Vindskærm af ROCKWOOL pladebatts
Vindbræt
Fugemasse
Træspær
Loftbeklædning
Min. 100 mm brandteknisk fastholdt ROCKWOOL FLEXIBATTS
Beklædning
Dampspærre
ROCKWOOL FLEXIBATTS

Konstruktionseksempler

Eksempel 1 - Loftkonstruktion mod uudnytteligt tagrum, ikke bærende
Lodret snit

Brand
BD 30
DBI sag F9098

Opbygning

Spær 45x95 mm, c/c 1000 mm
Min. 200 mm ROCKWOOL FLEXIBATTS i alt
Dampspærre
Forskalling 19x100 mm, c/c 300 mm
13 mm gipsplade

Eksempel 2 - Loftkonstruktion mod uudnytteligt tagrum, ikke bærende
Lodret snit

Brand
BD 30
DBI sag H10669

Opbygning

Spær 45x95 mm, c/c 1000 mm
Min. 250 mm ROCKWOOL FLEXIBATTS i alt
Dampspærre
Forskalling 19x100 mm, c/c 450 mm
13 mm gipsplade

Eksempel 3 - Loftkonstruktion mod uudnytteligt tagrum, ikke bærende
Lodret snit

Brand
BD 30
DBI sag H10134

Opbygning

Spær 45x95 mm c/c 1000mm
Min. 190 mm ROCKWOOL FLEXIBATTS i alt
Fastholdelse med 2 mm ståltråd pr. 300 mm over hvert forskallingsbræt
Dampspærre
Forskalling 19x100 mm, c/c 300 mm
Kl. 2 beklædning (K1 10 D-s2,d2), mindst 12 mm tykkelse

U-værdier (W/m²K) for tagrum efterisoleret med ROCKWOOL FLEXIBATTS 37

Loft/skunk/skråvæg

Nuværende isolering (mm)	Nuværende U-værdi (W/m2k)	Efterisolering (mm)	Ny U-værdi (W/m2k)
0 50 100	1,85 0,62 0,40	315 270 220	0,12 0,12 0,12
