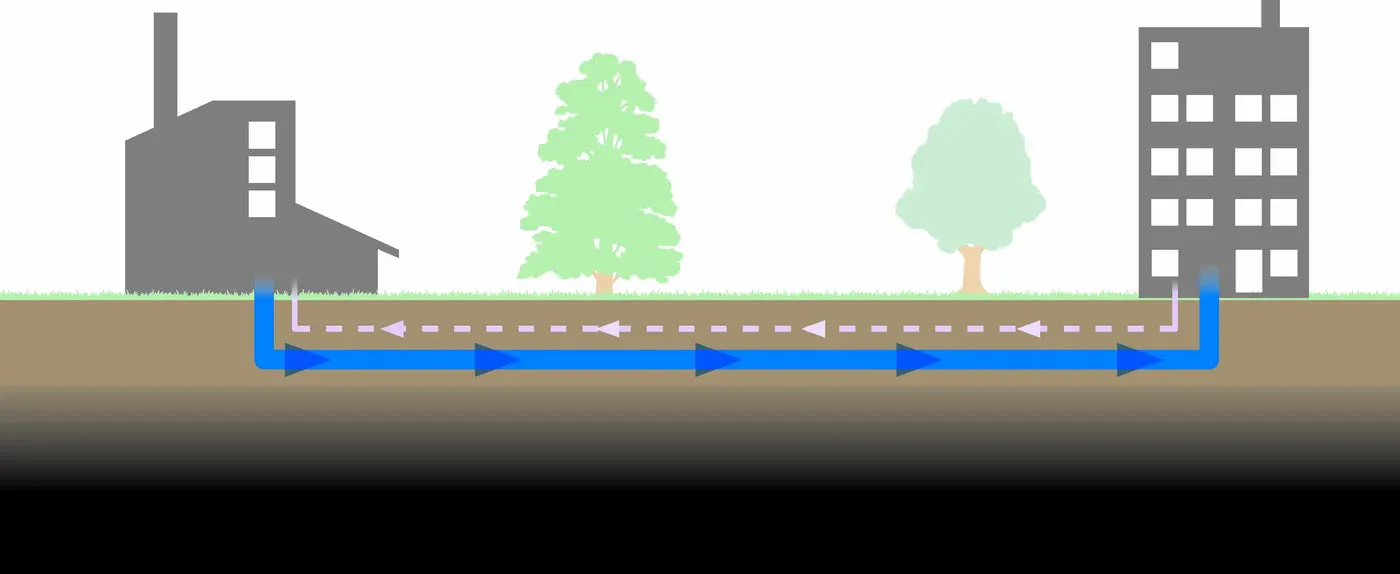

Isolering af kølerørinstallationer

Isolering af kolde rør, kondenskontrol og energieffektivitet

Isoleringen af kolde rør stiller mindst to krav:

Isoleringen skal være så effektiv, at der ikke dannes kondens på overfladen af installationen.
Isoleringen skal være så effektiv, at de nationale standardkrav for energitab er opfyldt.

Dimensionering
Følgende 4 parametre er vigtige, når du skal dimensionere den korrekte isolering:

Medietemperaturen er temperaturen på det medie, der er inde i røret (°C)
Temperaturen på en omgivende luft, hvor worst case er den højeste temperatur (°C)
Den relative luftfugtighed (RF%)
Rørdimensionen er rørets diameter Ø (mm)

I vores dimensioneringstabeller kan du aflæse den nødvendige isoleringstykkelse, som er minimumstykkelsen, for at undgå kondensering på overfladen.

Teclit Pipe Section

Video

Teclit system

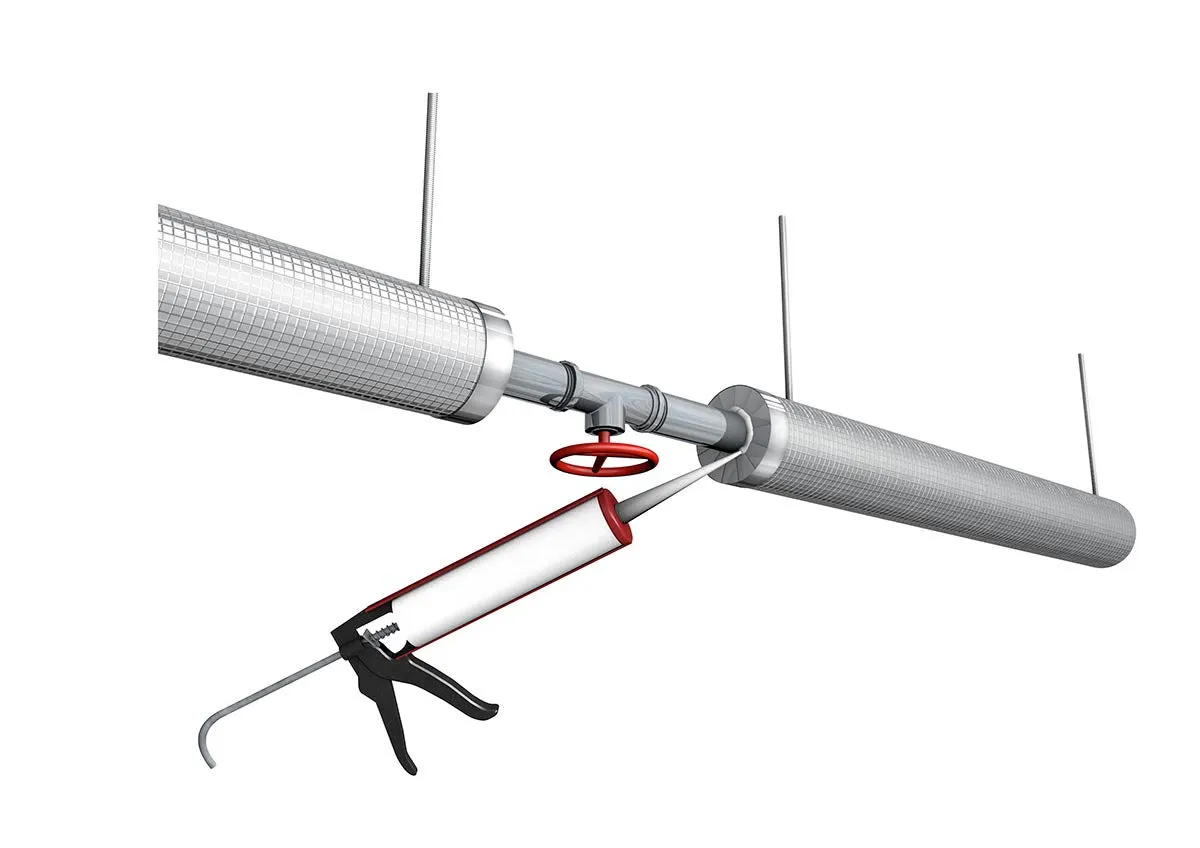

Monteringsanvisning for vores komplette system til kondensisolering af kolde rør.

TECLIT Systemet består af disse fem hovedprodukttyper:

VVS isolering

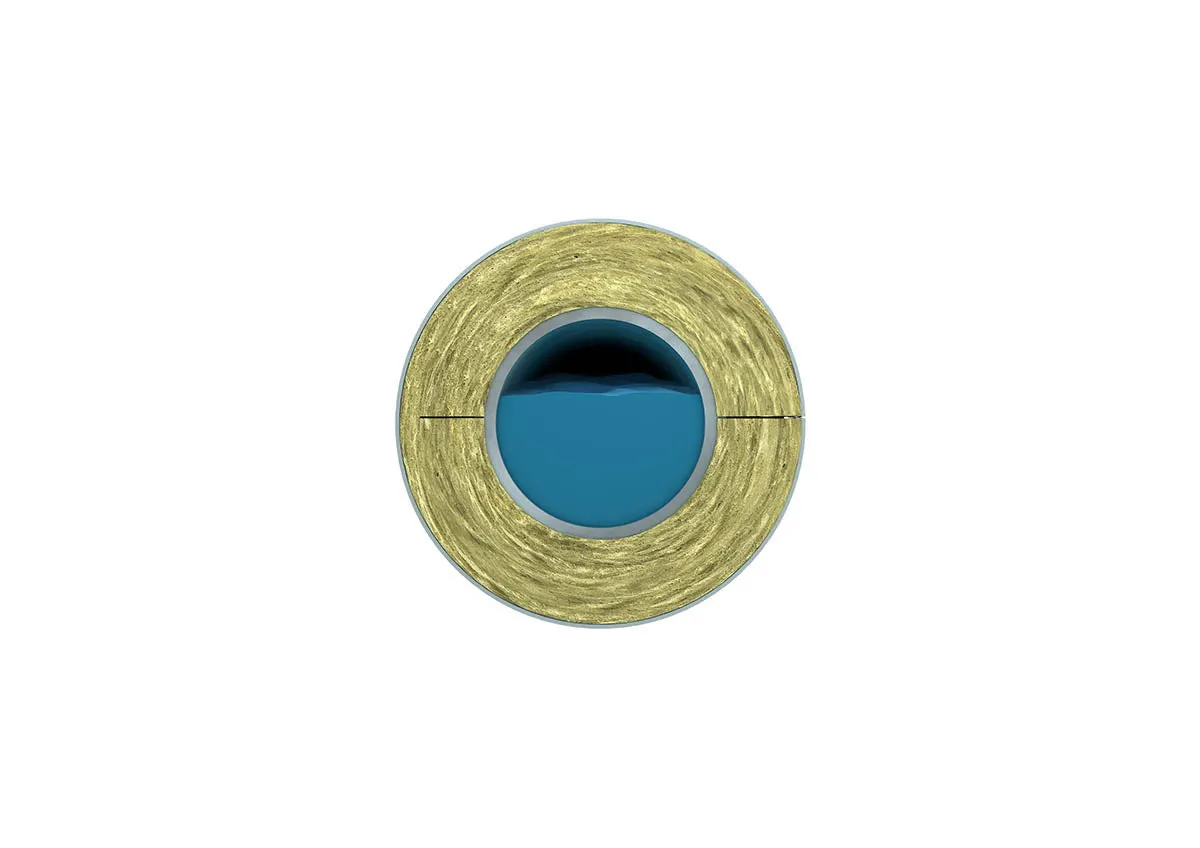

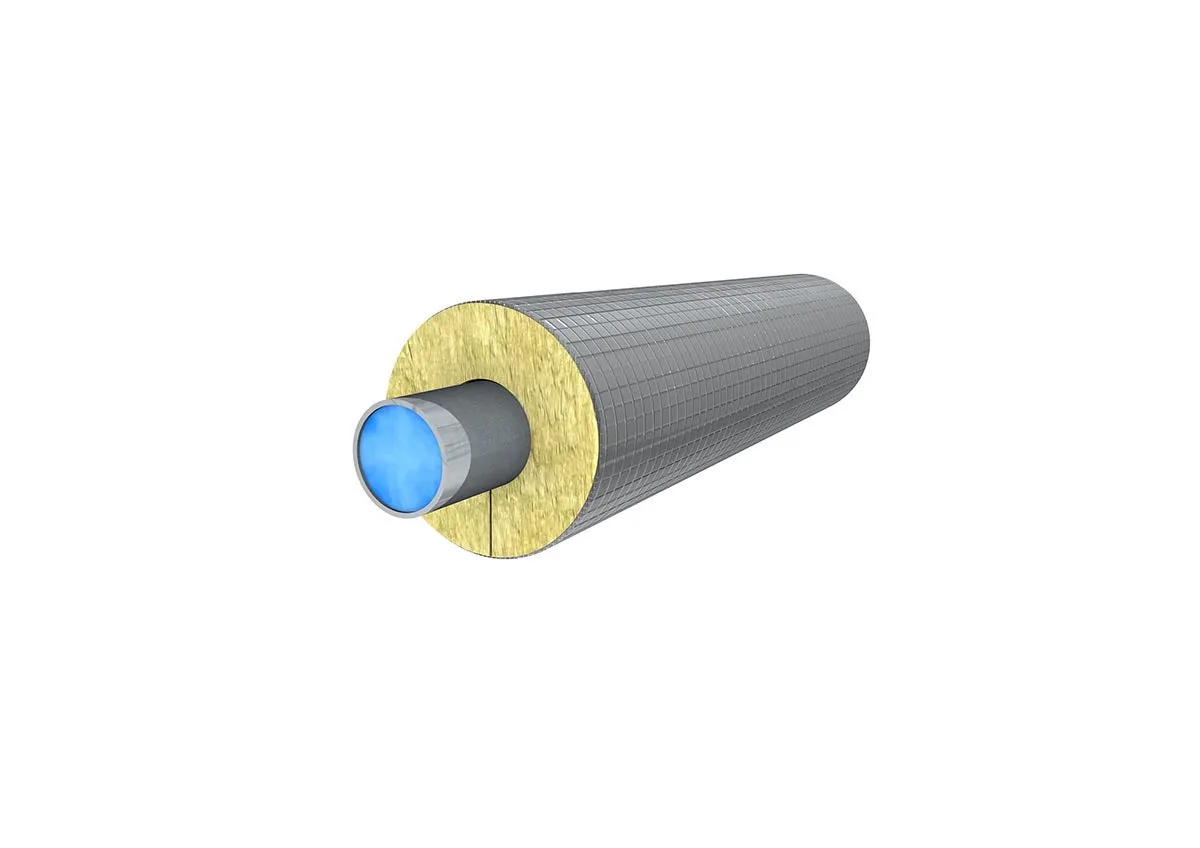

TECLIT Pipe Section

Højkvalitets rørskål, der anvendes til kondens- og termisk isolering af kolde rørinstallationer. Overfladen er beklædt med glasfiberarmeret aluminiumsmembran.

VVS isolering

TECLIT Lamella Mat

Lamelmåtte, der anvendes til kondens- og termisk isolering af kolde rørinstallationer. Overfladen er beklædt med glasfiberarmeret aluminiumsmembran.

VVS isolering

TECLIT Hanger

TECLIT Hanger er et sortiment af isolerede bæringer til rørisolering. Det er designet til de mest anvendte rørdimensioner og isoleringstykkelser.

VVS isolering

TECLIT Alutape

Slidstærk tætningstape til tætning af alle samlinger i TECLIT Systemet. Har en høj ældningsbestandighed og en overflade af glasfiberarmeret aluminium.

VVS isolering

TECLIT Flextape

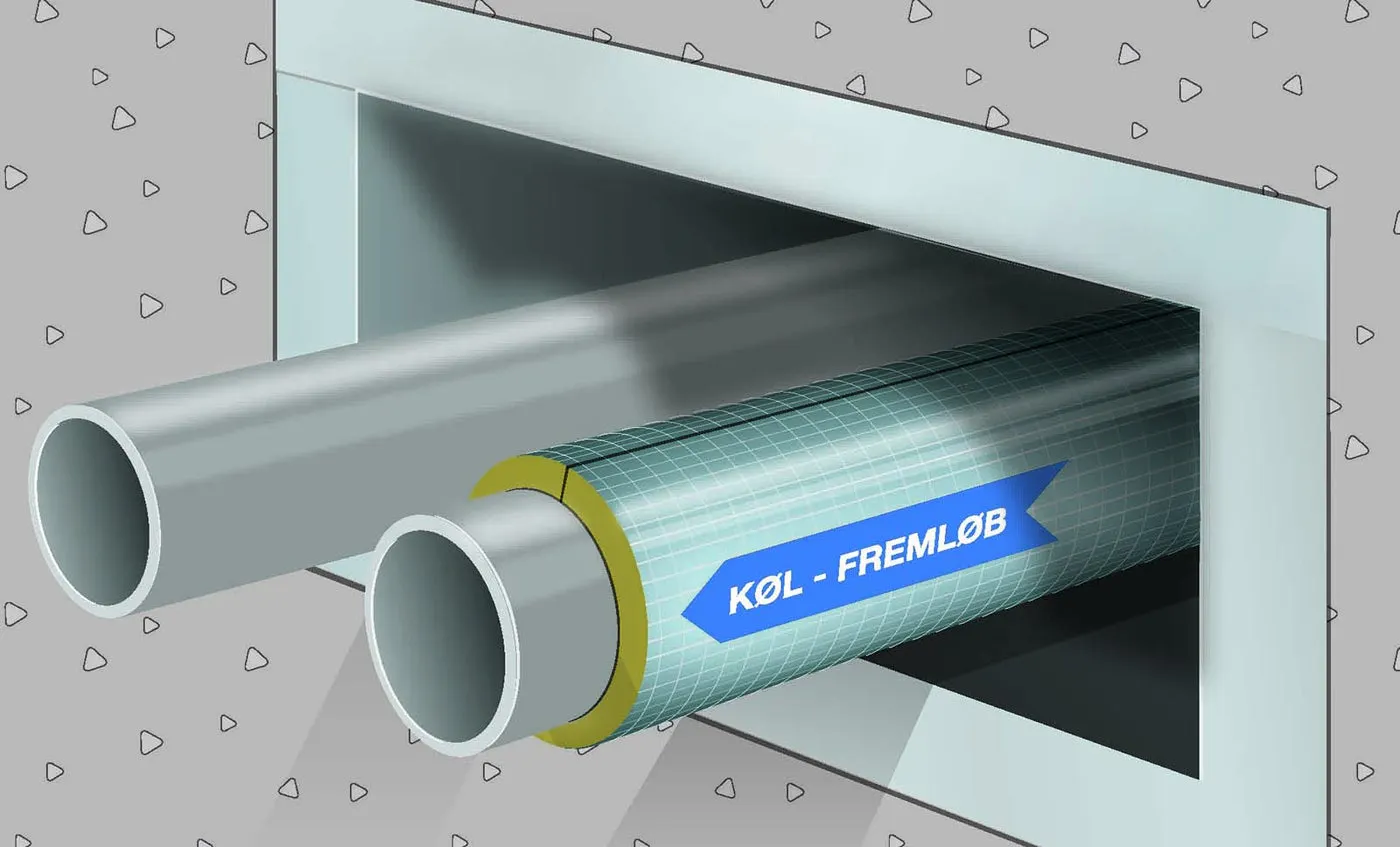

Fleksibel og elastisk tætningstape, der anvendes til tætning omkring gennemføringer og sikrer en høj dampdiffusionstæthed. Tapen er belagt med alufolie.

Dimensionering af isoleringstykkelse

Du kan anvende en af nedenstående tabeller til at udregne, hvilken isoleringstykkelse du skal anvende. Hvis tabellerne ikke er dækkende for de faktiske forhold opgivet i projektspecifikationen, så kan du anvende vores online beregningsprogram ROCKTEC.

Klik her for at se hvordan ROCKTEC kan hjælpe dig med at andre beregninger end angivet i tabellerne herunder.

Dimensionering af anlæg der udelukkende anvendes til køling

I nedenstående tabeller finder du oplysninger om nødvendige isoleringstykkelser, der skal bruges under nogle typiske indendørs klimaforhold. Tabellen viser de isoleringstykkelser, der sikrer mod kondens og energitab. Anvend altid den største af de viste tykkelser.

Øverst i tabellerne er der angivet medietemperatur og fugtighedsforhold. DP = Luftens dugpunktstemperatur. Nedenstående kalkulationer er baseret på emissivitet (ɛ) = 0,15

	Medietemperatur >0 °C
	Omgivelsestemp. 20 °C			Omgivelsestemp. 25 °C
Rør udv. Ø (mm)	RF<60 DP 12°C Kondens Iso mm	RF<80 DP 17°C Kondens Iso mm	DS452 Krav Klasse 3 Iso mm	RF<60 DP 17°C Kondens Iso mm	RF<80 DP 22°C Kondens Iso mm	DS452 Krav Klasse 3 Iso mm
15	20	30	20	20	40	20
18	20	30	20	20	40	20
22	20	30	20	20	40	20
28	20	30	20	20	40	20
35	20	40	20	20	50	20
42	20	40	20	20	50	20
48	20	40	20	20	50	20
54	20	40	30	20	50	30
60	20	40	30	20	50	30
64	20	40	30	20	50	30
70	20	40	30	20	50	30
76	20	40	30	20	50	30
89	20	50	30	20	60	30
102	20	50	30	20	60	30
108	20	50	30	20	60	30
114	20	50	30	20	60	30
127	20	50	40	20	60	40
133	20	50	40	20	60	40
140	20	50	40	20	60	40
159	20	50	40	20	70	40
169	20	50	40	20	70	40
219	20	60	40	20	70	40
267	20	60	40	20	70	40
273	20	60	40	20	70	40
318	20	60	40	20	70	40
324	20	60	40	20	80	40
336	20	60	40	20	80	40
356	20	60	40	20	80	40
368	20	60	40	20	80	40
406	20	60	40	20	80	40

	Medietemperatur 6 °C
	Omgivelsestemp. 20 °C			Omgivelsestemp. 25 °C
Rør udv. Ø (mm)	RF<60 DP 12°C Kondens Iso mm	RF<80 DP 17°C Kondens Iso mm	DS452 Krav Klasse 3 Iso mm	RF<60 DP 17°C Kondens Iso mm	RF<80 DP 22°C Kondens Iso mm	DS452 Krav Klasse 3 Iso mm
15	20	20	20	20	30	20
18	20	20	20	20	30	20
22	20	20	20	20	30	20
28	20	30	20	20	30	20
35	20	40	20	20	30	20
42	20	40	20	20	40	20
48	20	40	20	20	40	30
54	20	40	30	20	40	30
60	20	40	30	20	40	30
64	20	40	30	20	40	30
70	20	40	30	20	40	30
76	20	40	30	20	40	30
89	20	40	30	20	40	30
102	20	40	30	20	50	30
108	20	40	30	20	50	30
114	20	40	30	20	50	30
127	20	40	40	20	50	40
133	20	40	40	20	50	40
140	20	40	40	20	50	40
159	20	40	40	20	50	40
169	20	40	40	20	50	40
219	20	40	40	20	50	40
267	20	40	40	20	60	40
273	20	40	40	20	60	40
318	20	40	40	20	60	40
324	20	40	40	20	60	40
336	20	40	40	20	60	40
356	20	40	40	20	60	40
368	20	40	40	20	60	40
406	20	50	40	20	60	40

Dimensionering af hybridanlæg der anvendes både til køling og opvarmning

Hybridanlæg anvendes til at køle rørene om sommeren og varme rørene op om vinteren. Derfor skal der isoleres mod energitab både for det kolde rør og det varme rør. Det skal også kondensisoleres. I tabellerne nedenfor kan du se hvilken isoleringstykkelse, der skal anvendes. Anvend altid den største af de viste tykkelser.

Øverst i tabellerne er der angivet medietemperatur og fugtighedsforhold. DP = Luftens dugpunktstemperatur. Nedenstående kalkulationer er baseret på emissivitet (ɛ) = 0,15

*Varm situation: Kl. 2/3 henviser til DS 452 Klasse 2 (koblingsledninger) og Klasse 3 (fordelingsledninger).
	Medietemperatur >0 °C og 60 °C
	Omgivelsestemp. 20 °C			Omgivelsestemp. 25 °C
Rør udv. Ø (mm)	RF<60 DP 12°C Kondens Iso mm	RF<80 DP 17°C Kondens Iso mm	Varmt DS452 Krav Kl. 2/3* Iso mm	RF<60 DP 17°C Kondens Iso mm	RF<80 DP 22°C Kondens Iso mm	Varmt DS452 Krav Kl. 2/3* Iso mm
15	20	30	20/20	20	40	20/20
18	20	30	20/20	20	40	20/20
22	20	30	20/20	20	40	20/20
28	20	30	20/20	20	40	20/20
35	20	30	20/20	20	50	20/20
42	20	40	20/30	20	50	20/30
48	20	40	20/30	20	50	20/30
54	20	40	20/30	20	50	20/30
60	20	40	20/30	20	50	20/30
64	20	40	20/30	20	50	20/30
70	20	40	30/30	20	50	30/30
76	20	40	30/30	20	50	30/30
89	20	50	30/40	20	60	30/40
102	20	50	30/40	20	60	30/40
108	20	50	30/40	20	60	30/40
114	20	50	30/40	20	60	30/40
127	20	50	30/40	20	60	30/40
133	20	50	30/40	20	60	30/40
140	20	50	30/40	20	70	30/40
159	20	50	30/40	20	70	30/40
169	20	50	30/40	20	70	30/40
219	20	60	30/40	20	70	30/40
267	20	60	30/50	20	70	30/50
273	20	60	30/50	20	70	30/50
318	20	60	30/50	20	80	30/50
324	20	60	40/50	20	80	40/50
336	20	60	40/50	20	80	40/50
356	20	60	40/50	20	80	40/50
368	20	60	40/50	20	80	40/50
406	20	60	40/50	20	80	40/50

*Varm situation: Kl. 2/3 henviser til DS 452 Klasse 2 (koblingsledninger) og Klasse 3 (fordelingsledninger).
	Medietemperatur 6 °C og 60 °C
	Omgivelsestemp. 20 °C			Omgivelsestemp. 25 °C
Rør udv. Ø (mm)	RF<60 DP 12°C Kondens Iso mm	RF<80 DP 17°C Kondens Iso mm	Varmt DS452 Krav Kl. 2/3* Iso mm	RF<60 DP 17°C Kondens Iso mm	RF<80 DP 22°C Kondens Iso mm	Varmt DS452 Krav Kl. 2/3* Iso mm
15	20	20	20/20	20	30	20/20
18	20	20	20/20	20	30	20/20
22	20	20	20/20	20	30	20/20
28	20	30	20/20	20	30	20/20
35	20	30	20/20	20	30	20/20
42	20	30	20/30	20	40	20/30
48	20	30	20/30	20	40	20/30
54	20	30	20/30	20	40	20/30
60	20	30	20/30	20	40	20/30
64	20	30	20/30	20	40	20/30
70	20	30	30/30	20	40	30/30
76	20	30	30/30	20	40	30/30
89	20	30	30/40	20	40	30/40
102	20	30	30/40	20	50	30/40
108	20	30	30/40	20	50	30/40
114	20	30	30/40	20	50	30/40
127	20	30	30/40	20	50	30/40
133	20	40	30/40	20	50	30/40
140	20	40	30/40	20	50	30/40
159	20	40	30/40	20	50	30/40
169	20	40	30/40	20	50	30/40
219	20	40	30/40	20	50	30/40
267	20	40	30/50	20	60	30/50
273	20	40	30/50	20	60	30/50
318	20	40	30/50	20	60	30/50
324	20	40	40/50	20	60	40/50
336	20	40	40/50	20	60	40/50
356	20	40	40/50	20	60	40/50
368	20	40	40/50	20	60	40/50
406	20	50	40/50	20	60	40/50

Beregn isoleringstykkelsen i ROCKTEC

Sådan beregnes isoleringstykkelsen for kondenskonstrol:

Find den aktuelle omgivelsestemperatur og den aktuelle relative luftfugtighed (%RF).
Aflæs dugpunktstemperaturen i tabellen nedenfor.
I beregningsprogrammet ROCKTEC åbnes beregning nr. 3, ‘Beregn efter overfladetemperatur’.
Angiv dugpunktstemperatur i feltet ‘Overfladetemperatur’.
Udfyld alle tomme felter med projektets værdier (rørdimension, medietemperatur etc.).
Tryk på knappen ‘Beregn’. I resultatfeltet finder du nu den anbefalede TECLIT isoleringstykkelse.

Sådan beregnes isoleringstykkelsen for energitab:

Åben beregningsprogrammet ROCKTEC og vælg nr. 1, ‘Beregning efter klasse’.
I feltet ‘Valg af anlægstype’ klik på den aktuelle anlægstype.
Udfyld samtlige tomme felter med projektets værdier (rørdimension, medietemperatur etc.).
Tryk på knappen ‘Beregn’. I resultatfeltet finder du nu den absolut mindste lovlige TECLIT isoleringstykkelse for at reducere energitab.

Energiisolering af hybridanlæg i varme situationer beregnes ud fra isoleringstykkelsen på samme måde som for kolde rør. Anvend den tykkeste af de viste tykkelser for både kondensisolering og energiisolering. Ved hybridanlæg er det energiisolering for både køling og opvarmning.

	Dugpunket °C ved en relativ luftfugtighed på:
Omg. temp.°C	50%	55%	60%	65%	70%	75%	80%	85%	90%
5	-4.1	-2.9	-1.8	20	-0.9	1.8	2.0	2.7	3.6
6	-3.2	-2.1	-1.0	-0.1	0.9	1.8	2.8	3.7	4.5
7	-2.4	-1.3	-0.2	0.8	1.8	2.8	3.7	4.6	5.5
8	-1.6	-0.4	0.8	1.8	2.8	3.8	4.7	5.6	6.5
9	-0.8	0.4	1.7	2.7	3.8	4.7	5.7	6.6	7.5
10	0.1	1.3	2.6	3.7	4.7	5.7	6.7	7.6	8.4
11	1.0	2.3	3.5	4.6	5.6	6.7	7.6	8.6	9.4
12	1.9	3.2	4.5	5.6	6.6	7.7	8.6	9.6	10.4
13	2.8	4.2	5.4	6.6	7.6	8.6	9.6	10.6	11.4
14	3.7	5.1	6.4	7.5	8.6	9.6	10.6	11.5	12.4
15	4.7	6.1	7.3	8.5	9.5	10.6	11.5	12.5	13.4
16	5.6	7.0	8.3	9.5	10.5	11.6	12.5	13.5	14.4
17	6.5	7.9	9.2	10.4	11.5	12.5	13.5	14.5	15.3
18	7.4	8.8	10.2	11.4	12.4	13.5	14.5	15.4	16.3
19	8.3	9.7	11.1	12.3	13.4	14.5	15.5	16.4	17.3
20	9.3	10.7	12.0	13.3	14.4	15.4	16.4	17.4	18.3
21	10.2	11.6	12.9	14.2	15.3	16.4	17.4	18.4	19.3
22	11.1	12.5	13.8	15.2	16.3	17.4	18.4	19.4	20.3
23	12.0	13.5	14.8	16.1	17.2	18.4	19.4	20.3	21.3
24	12.9	14.4	15.7	17.0	18.2	19.3	20.3	21.3	22.3
25	13.8	15.3	16.7	17.9	19.1	20.3	21.3	22.3	23.2
26	14.8	16.2	17.6	18.8	20.1	21.2	22.3	23.2	24.2
27	15.7	17.2	18.6	19.8	21.1	22.2	23.2	24.3	25.2
28	16.6	18.1	19.5	20.8	22.0	23.2	24.2	25.2	26.2
29	17.5	19.1	20.5	21.7	22.9	24.1	25.2	26.2	27.2
30	18.4	20.0	21.4	22.7	23.9	25.1	26.2	27.2	28.2
