Loftisolering
En stor del af husets varme forsvinder gennem tag og loft. Det vigtigste sted at sørge for en god og tidssvarende isolering er på loftet. Her på siden finder du produkter og information til isolering af lofter.
Flade tage Hanebånd og bjælkespær Åsekonstruktion SkunkrumIndhold
- Efterisolering af lofter med gitterspær
- Konstruktionsopbygning ved isolering af gitterspær
- Arbejdsvejledninger - Loftisolering
- Anbefalede isoleringstykkelser
- Isoleringsmetode - Gitterspærkonstruktioner
- Loft: Gitterspær med krydsforskalling, samling let ydervæg
- Loft: Gitterspær med krydsforskalling, samling tung ydervæg
- Loft: Gitterspær uden krydsforskalling, samling tung ydervæg
- Samlingsdetaljer - Gitterspær
- Isolering med ROCKWOOL Granulate Pro
- Konstruktionseksempler - isolering af loft
- Efterisolering af gitterspær/hanebåndsloft med Flexibatts
- Efterisolering af gitterspær/hanebåndsloft med Granulate Pro
- Efterisolering af gitterspær, tagfod og gangbro
- Efterisolering af gangbro
Efterisolering af lofter med gitterspær
Gitterspærkonstruktioner har uudnytteligt tagrum. Taghældningen er på mellem 15° og 40°, og spændvidden er på mellem 4 m og 20 m uden mellemunderstøtning. Isoleringsmaterialet placeres mellem og over spærfødder.
Gitterspærkonstruktion

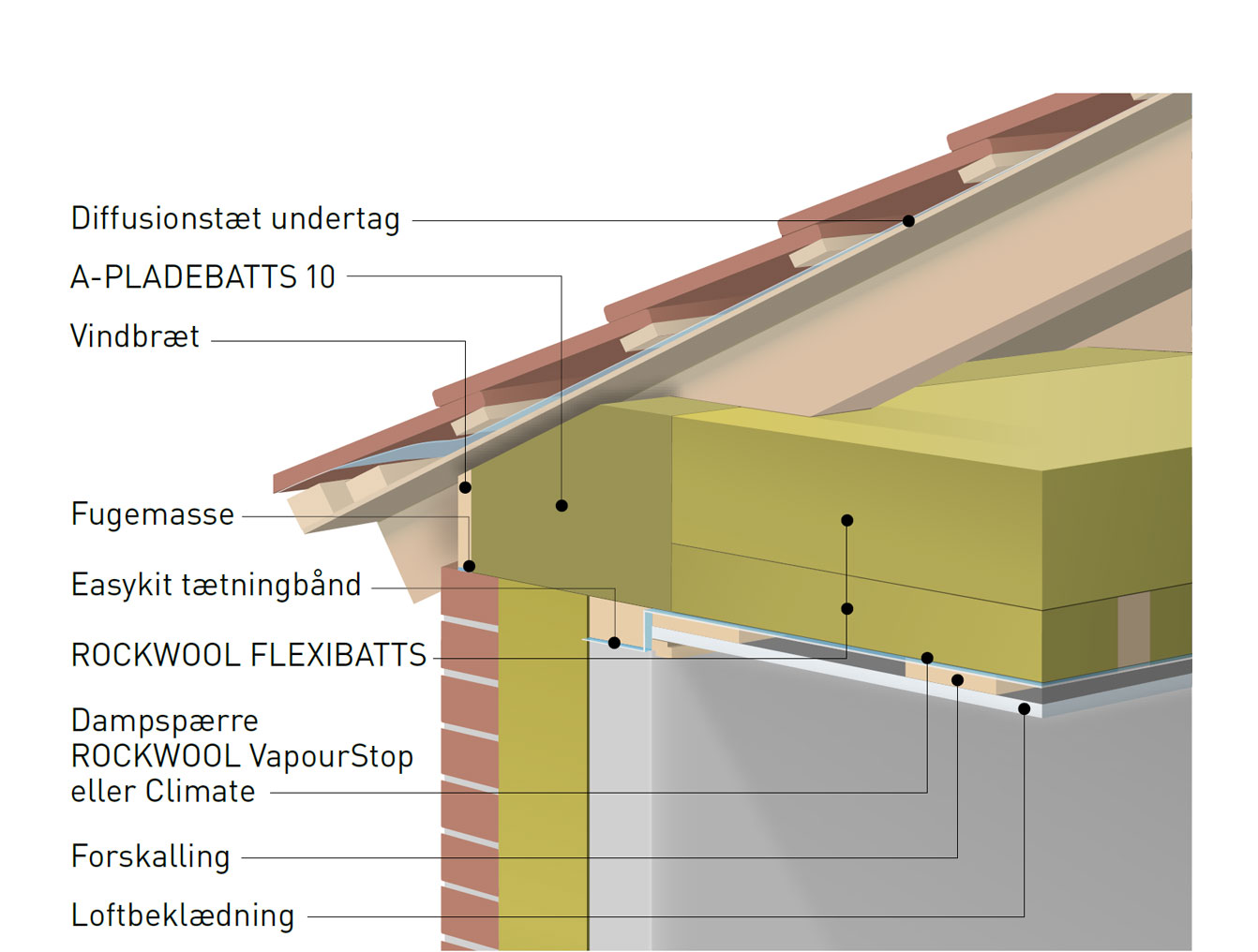

Konstruktionsopbygning ved isolering af gitterspær
Isolering af gitterspær - Traditionel løsning

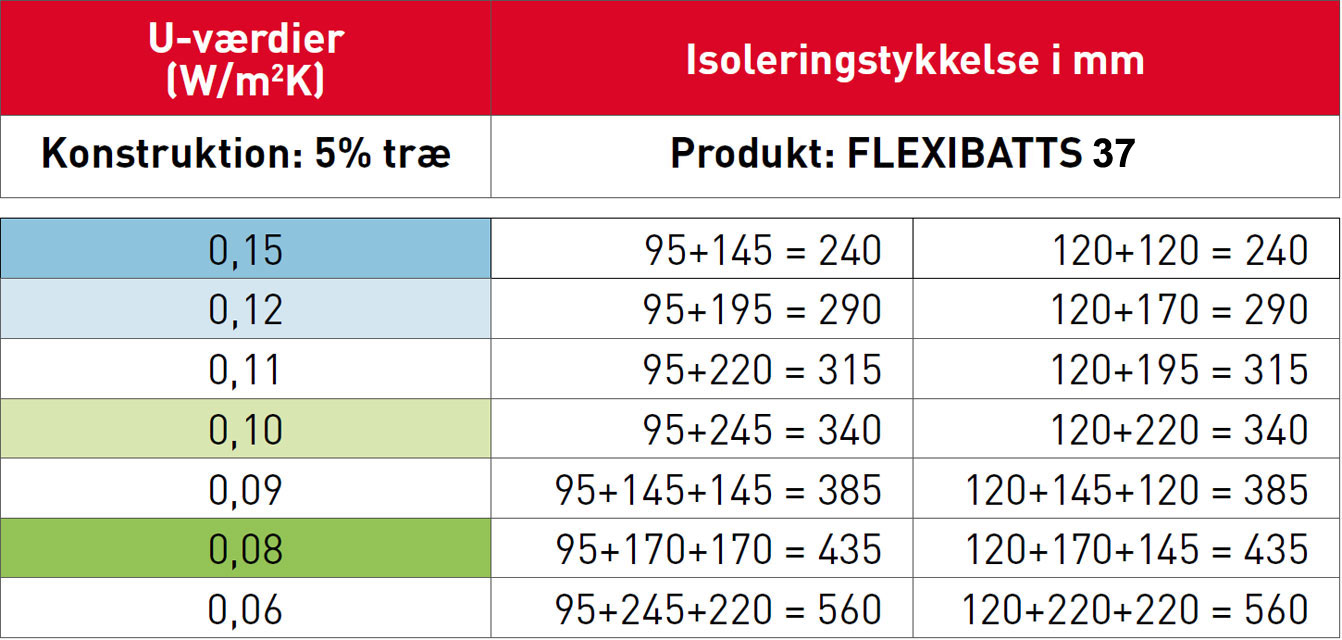

U-værdier (W/m2K) for gitterspærkonstruktioner
(95mm spærfod)
| Isolering og isoleringstykkelse | Konstruktion | ||
|---|---|---|---|
| 5% træ | 10% træ | ||
| Flexibatts 37 | 190 mm | 0,18 | 0,19 |
| 240 mm | 0,14 | 0,15 | |
| 290 mm | 0,12 | 0,12 | |
| 340 mm | 0,10 | 0,11 | |
| 385 mm | 0,09 | 0,10 | |
| 585 mm | 0,06 | 0,06 | |
| Flexibatts 34 | 190 mm | 0,17 | 0,18 |
| 240 mm | 0,13 | 0,14 | |
| 285 mm | 0,11 | 0,11 | |
| 335 mm | 0,09 | 0,10 | |
| 385 mm | 0,08 | 0,08 | |
Værd at vide:
• Beregningerne er udført jf.DS 418, 6. udgave.
• Isolering udlægges i 2 lag med forskudte samlinger for at undgå kuldebroer.
• Det nederste lag isolering bør have samme tykkelse som spærfodens højde, således at det næste lag kan ligge tæt til spærfod og det nederste isoleringslag.

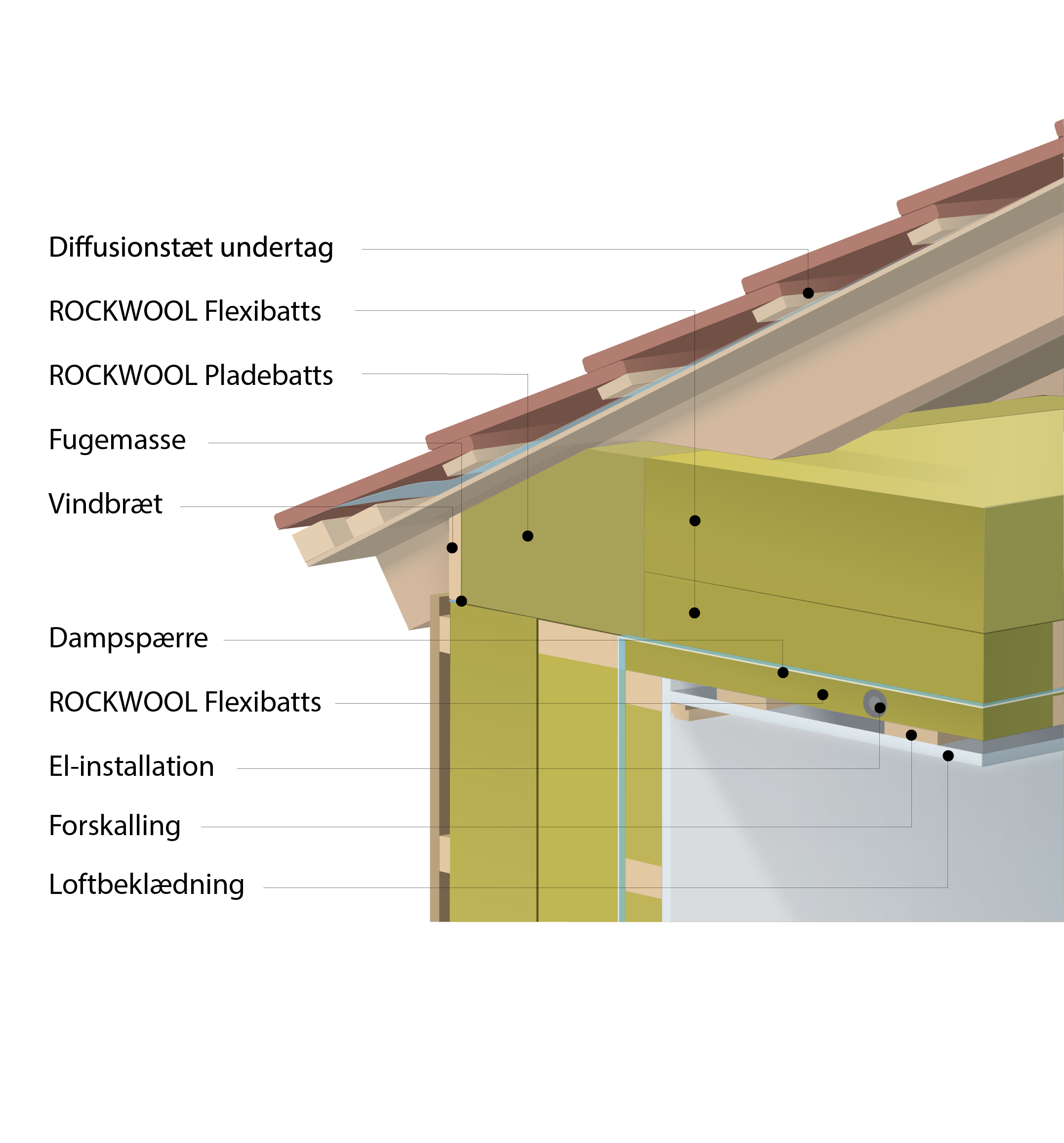

Isolering af gitterspær - Med installationsloft
U-værdier (W/m2K) for gitterspærkonstruktioner (95mm spærfod)
| Isolering og isoleringstykkelse | Konstruktion | ||
|---|---|---|---|
| 5% træ | 10% træ | ||
| Flexibatts 37 | 190 mm | 0,18 | 0,19 |
| 235 mm | 0,14 | 0,15 | |
| 290 mm | 0,12 | 0,12 | |
| 360 mm | 0,10 | 0,11 | |
| 385 mm | 0,09 | 0,10 | |
| 585 mm | 0,06 | 0,06 | |
| Flexibatts 34 | 190 mm | 0,17 | 0,18 |
| 240 mm | 0,13 | 0,14 | |
| 285 mm | 0,11 | 0,11 | |
| 335 mm | 0,09 | 0,10 | |
| 385 mm | 0,08 | 0,08 | |
Værd at vide:
- Beregningerne er udført jf.DS 418, 6. udgave.
- Ved at rykke ROCKWOOL VapourStop dampspærre eller ROCKWOOL Climate fugtvariabel dampspærre ind i konstruktionen, kan installationer føres på indvendig side. Der kan stadig være installationer, som gennembryder fugtspærren i loftet. Disse tætnes med ROCKWOOL Inline eller Partline dampspærretape. Ved krævende underlag eller specielle gennemføringer kan tætnes med ROCKWOOL Easykit klæbebånd eller Multikit tætningsklæber
Anbefalede isoleringstykkelser
Isolering af gitterspær - traditionel løsning
| U-værdi (W/m²K) | |||
|---|---|---|---|
| Træ% 4,5 | Nybyg | Tilbygning/renovering | Sommerhuse |
| Isoleringstykkelse | 340 | 240 | 190 |
| 0,10 | 0,15 | 0,20 | |
Isolering af gitterspær - med installationsloft
| U-værdi (W/m²K) | |||
|---|---|---|---|
| Træ% 4,5 | Nybyg | Tilbygning/renovering | Sommerhuse |
| Isoleringstykkelse | 360 | 235 | 190 |
| 0,10 | 0,15 | 0,20 | |
Isoleringsmetode - Gitterspærkonstruktioner
Gitterspærkonstruktioner isoleres mellem spærfødderne med en isoleringstykkelse svarende til spærfodshøjden. Isoleringen skal i bredden have et overmål på 10-20 mm for at opnå den rigtige tilslutning til spærsider. Det næste lag isolering udlægges direkte på det første isoleringslag og hen over spærfødderne, herved undgås kuldebroer.
Isoleringen stødes tæt sammen. Utætte samlinger giver forringelse af isoleringsevnen. Som en ekstra sikkerhed forskydes samlingerne i forhold til hinanden. Isolering med ROCKWOOL Flexibatts færdiggøres normalt fra én ende af i 2 eller 3 lag. Herved opnår man en hurtig og rationel arbejdsgang, da ROCKWOOL Flexibatts formaterne er nemme at håndtere under de ofte dårlige pladsforhold.

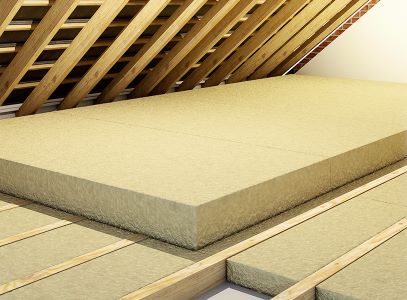

Isolering med ROCKWOOL Flexibatts
Første lag ROCKWOOL Flexibatts til overkant af spærfod.
Næste lag ROCKWOOL Flexibatts lægges over spærfod.
- Spærfod
- ROCKWOOL Flexibatts
Loft: Gitterspær med krydsforskalling, samling let ydervæg
Vær opmærksom på:
- Dampspærren tapes tæt til konstruktion og i samlinger.
- Dampspærren må max ligge 1/3 inde i isoleringen fra den varme side.
- Udlægges ROCKWOOL isolering i flere lag anvendes forskudte samlinger.
- Nederste lag isolering bør være samme højde som tagfoden.
 | Klasse 2018: ROCKWOOL anbefalede minimumstykkelse ved nybyggeri |
 | Klasse 2020: ROCKWOOL anbefalede minimumstykkelse ved nybyggeri |
 | Sommerhuse: BR18 krav til minimumstykkelse + Tilbygninger (5°< T <15°C): BR18 krav til minimumstykkelse |
 | Tilbygninger (T ≥15°C): BR18 krav til minimumstykkelse |

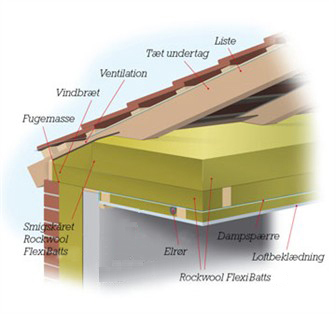

Loft: Gitterspær med krydsforskalling, samling tung ydervæg
Vær opmærksom på:
- Dampspærren tapes tæt til konstruktion og i samlinger.
- Dampspærren må max ligge 1/3 inde i isoleringen fra den varme side.
- Udlægges ROCKWOOL isolering i flere lag anvendes forskudte samlinger.
- Nederste lag isolering bør være samme højde som tagfoden.
- For at mindske risikoen for brandspredning gennem tagfoden, bør ventilationsspalter ved tagfod mellem fast diffusionstæt undertag og ROCKWOOL isolering være mindst 300 mm lang og maksimalt 30 mm høj mellem de to parallelle flader.
- Du kan få et tilbud på indblæsning med Granulate Pro fra en ROCKWOOL Indblæsningspartner.
| | Klasse 2018: ROCKWOOL anbefalede minimumstykkelse ved nybyggeri |
| Klasse 2020: ROCKWOOL anbefalede minimumstykkelse ved nybyggeri |
| Sommerhuse: BR18 krav til minimumstykkelse + Tilbygninger (5°< T <15°C): BR18 krav til minimumstykkelse |
| Tilbygninger (T ≥15°C): BR18 krav til minimumstykkelse |
Loft: Gitterspær uden krydsforskalling, samling tung ydervæg
Vær opmærksom på:
- Dampspærren tapes tæt til konstruktion og i samlinger.
- Dampspærren må max ligge 1/3 inde i isoleringen fra den varme side.
- Udlægges ROCKWOOL isolering i flere lag anvendes forskudte samlinger.
- Nederste lag isolering bør være samme højde som tagfoden.
- Loftbeklædningens type bestemmes efter det specifikke brandkrav.
- Ved denne løsning kan der forekomme gennembrydninger af dampspærren i form af eldåser mv.
- For at mindske risikoen for brandspredning gennem tagfoden, bør ventilationsspalter ved tagfod mellem fast diffusionstæt undertag og ROCKWOOL isolering være mindst 300 mm lang og maksimalt 30 mm høj mellem de to parallelle flader.
| | Klasse 2018: ROCKWOOL anbefalede minimumstykkelse ved nybyggeri |
| Klasse 2020: ROCKWOOL anbefalede minimumstykkelse ved nybyggeri |
| Sommerhuse: BR18 krav til minimumstykkelse + Tilbygninger (5°< T <15°C): BR18 krav til minimumstykkelse |
| Tilbygninger (T ≥15°C): BR18 krav til minimumstykkelse |

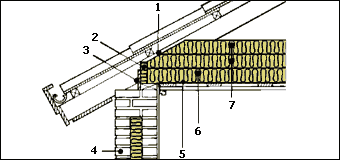

Samlingsdetaljer - Gitterspær

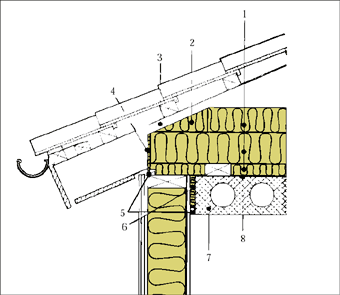

Gitterspær/tung ydervæg
- Afstandsliste
- Tæt undertag
- Pladebatts
- Ventilation
- Vindbræt
- Fugemasse
- ROCKWOOL Flexibatts
- Loftbeklædning
- Dampspærre

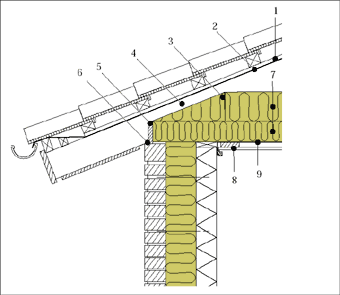

Gitterspær/let ydervæg
- ROCKWOOL Flexibatts
- Pladebatts
- Ventilation
- Vindbræt
- Fugemasse
- ROCKWOOL Fugestrimmel
- Beton-/letbetondæk
- Evt. dampspærre
Gitterspær/let ydervæg med skalmur
- Ventilation
- Vindskærm af ROCKWOOL Pladebatts
- ROCKWOOL Flexibatts
- Dampspærre
- Loftbeklædning
Isolering med ROCKWOOL Granulate Pro
Ved større tagrum og i loftkonstruktioner, hvor der er snævre pladsforhold, isoleres der med maskinudlagt ROCKWOOL Granulate Pro.
Granulate Pro er fremstillet af fugt- og vandafvisende ROCKWOOL stenuld. Granulate Pro giver sammen med en effektiv udlægningsteknik en hurtig og økonomisk løsning. Fra en specialmaskine, der placeres uden for bygningen, føres Granulate Pro loftgranulat - via en slange - frem til det ønskede sted.
Maskinudlagt Granulate Pro sikrer, at der ikke forekommer kuldebroer. Granulate Pro trænger ud i alle kroge og lægger sig i et tæt lag mod og over spær, eksisterende isolering, el-rør og lignende.
Tagrum isoleret med Granulate Pro loftisolering.
- Smigskåret ROCKWOOL Pladebatts
- ROCKWOOL Granulate Pro
U-værdier for tagrum isoleret med Granulate Pro
| Nuværende isolering (mm) | Nuværende U-værdi (W/m2K | Efterisolering (mm) | Ny U-værdi (W/m2 |
|---|---|---|---|
| 0 | 1,85 | 300 | 0,13 |
| 50 | 0,62 | 250 | 0,13 |
| 100 | 0,4 | 200 | 0,13 |
U-værdier (W/m2K) for tagrum isoleret med Granulate Pro.
Beregningerne er udført jvf. DS 418, 6. udgave. U-værdierne er korrigeret for luftspalter og luftstrømme i isoleringen med DU. DU = 0, da isoleringen er udført med Granulate Pro.
Konstruktionseksempler - isolering af loft
Loftkonstruktion mod uudnytteligt tagrum, ikke bærende
Lodret snit
Brand
BD 30
DBI sag F9098
Opbygning
- Spær 45x95 mm, c/c 1000 mm
- Min. 200 mm ROCKWOOL Flexibatts i alt
- Dampspærre
- Forskalling 19x100 mm,
- c/c 300 mm
- 13 mm gipsplade
Loftkonstruktion mod uudnytteligt tagrum, ikke bærende
Lodret snit
Brand
BD 30
DBI sag H10669
Opbygning
- Spær 45x95 mm, c/c 1000 mm
- Min. 250 mm ROCKWOOL Flexibatts i alt
- Dampspærre
- Forskalling 19x100 mm, c/c 450 mm
- 13 mm gipsplade
Loftkonstruktion mod uudnytteligt tagrum, ikke bærende
Lodret snit
Brand
BD 30
DBI sag H10134
Opbygning
- Spær 45x95 mm, c/c 1000 mm
- Min. 190 mm ROCKWOOL Flexibatts i alt
- Fastholdelse med 2 mm ståltråd pr. 300 mm over hvert forskallingsbræt
- Dampspærre
- Forskalling 19x100 mm, c/c 300 mm
- Kl. 2 beklædning (senere K D-s2,d2), mindst 12 mm tykkelse
Loftkonstruktion mod uudnytteligt tagrum
Lodret snit
Brand
BS 60
Konstruktionseksempel fra Brandteknisk Vejledning 30
Opbygning
- Spærfod
- ROCKWOOL Granulate Pro
- Evt. dampspærre
- Mindst 80 mm massiv armeret betonplade/mindst 100 mm letbetonplade.
Armeringen er placeret med 30 mm afstand fra pladeunderside til armeringens centrum.

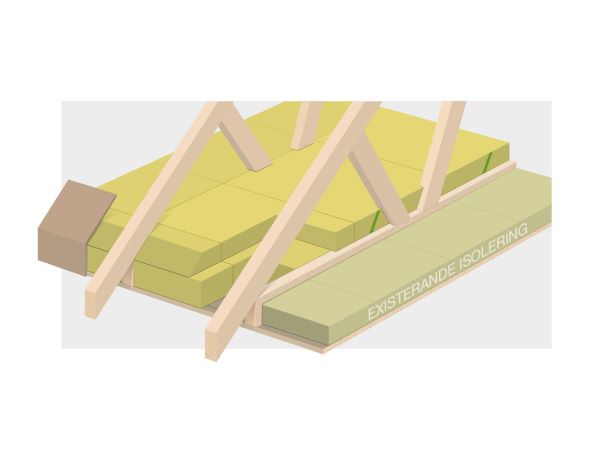

Efterisolering af gitterspær/hanebåndsloft med Flexibatts
Produkt til efterisolering:
ROCKWOOL Flexibatts λ 37
Fastgørelse:
Løst lagt, forskudte samlinger
Vær opmærksom på:
Kontrollér om konstruktionen er tilstrækkelig luft- og damptæt. Hvis ikke, skal dampspærre monteres. Dampspærren skal være tæt i overlap og mod tilstødende konstruktion.
Ventilationsforholdene ved tagfoden eller mod skråloftet kontrolleres inden isoleringen udlægges.
Der bør opsættes en fast og vindafvisende kantafgrænsning mod tagfladen. Her kan ROCKWOOL Pladebatts anvendes. Pladebatts kan nemt smigskæres med tagets hældning og trykkes på plads mellem spærene, så der opnås en solid kantafgrænsning og en renskåret spalte for optimal tværventilering af tagrummet.
Eksisterende isolering skal efterses for skader og korrekt tilpasning til spær, underlaget og tænger. Eventuelle uregelmæssigheder kan udlignes med ROCKWOOL Granulate Multi inden den nye isolering udlægges.
Ny isolering skal overlappe spærfoden og være lagt med forskudte samlinger, således at flexzonerne (markeret med brune striber på isoleringens kanter) udnyttes.
Korrekt tilskæring omkring tænger.
Gangbro forhøjes ved efterisolering. Til let og undtagelsesvis trafik kan den nye gangbro udføres med ROCKWOOL Terrænbatts oven på den eksisterende gangbro. Der afsluttes med et lag 3 mm hård træfiberplade.
Til tung og hyppig trafik anbefales en gangbro med brædder. Omkring stigehul kan opbygges en fast afgrænsning af krydsfinér.
Eksemplerne tager udgangspunkt i, at den nye isolering lægges oven på den gamle isolering.
Læs mere om U-værdier og efterisolering af gitterspær/hanebåndsloft med Flexibatts 37 i ROCKWOOL efterisoleringsguide.
Efterisolering af gitterspær/hanebåndsloft med Granulate Pro
Produkt til efterisolering:
ROCKWOOL Granulate Pro
Fastgørelse:
Udlægges maskinelt. Udføres af en ROCKWOOL indblæsningspartner.
Vær opmærksom på:
Kontrollér om konstruktionen er tilstrækkelig luft- og damptæt. Hvis ikke, skal dampspærre monteres. Dampspærren skal være tæt i overlap og mod tilstødende konstruktion.
Ventilationsforholdene ved tagfoden eller mod skråloftet kontrolleres inden isoleringen udlægges.
Der bør opsættes en fast og vindafvisende kantafgrænsning mod tagfladen. Her kan ROCKWOOL Pladebatts anvendes. Pladebatts kan nemt smigskæres med tagets hældning og trykkes på plads mellem spærene, så der opnås en solid kantafgrænsning og en renskåret spalte for optimal tværventilering af tagrummet.
Eksisterende isolering skal efterses for skader og korrekt tilpasning til spær, underlaget og tænger.
Gangbro forhøjes ved efterisolering. Til let og undtagelsesvis trafik kan den nye gangbro udføres med ROCKWOOL Terrænbatts oven på den eksisterende gangbro. Der afsluttes med et lag 3 mm hård træfiberplade.
Til tung og hyppig trafik anbefales en gangbro med brædder. Omkring stigehul kan opbygges en fast afgrænsning af krydsfinér.
Eksemplerne tager udgangspunkt i, at den nye isolering lægges oven på den gamle isolering.
Læs mere om U-værdier og efterisolering af gitterspær/hanebåndsloft med Granulate Pro i ROCKWOOL efterisoleringsguide.
Efterisolering af gitterspær, tagfod og gangbro
Efterisolering af gitterspær
Ved efterisolering af gitterspær skal der mellem spærene over ydervæggen sidde et vindbræt til at lede ventilationsluften op i tagrummet. Som vindbræt kan anvendes ROCKWOOL Pladebatts.
Isoleringens samlede tykkelse vil normalt være større end spærfodens højde. Derfor skal der efterisoleres i 2 eller 3 lag, så spærfoden dækkes. Derved undgås en kuldebro igennem spærfoden.
Fremgangsmåde ved efterisolering af gitterspær.
- Ventilation
- ROCKWOOL Pladebatts
- Vindbræt
- Eksisterende ydervæg
- Eksisterende dampspærre
- Eksisterende isolering
- Ny isolering ROCKWOOL Flexibatts
Til udbedring af huller i det eksisterende isoleringslag og for at opnå samme højde som spærfoden anvendes ROCKWOOL Granulate Multi, der før udlægning skal ''gennemluftes''.
Udbedring af huller i eksisterende isoleringslag.
- ROCKWOOL Granulate Multi
- Ny isolering ROCKWOOL Flexibatts
- Eksisterende isolering
- Ny isolering ROCKWOOL Flexibatts
- ROCKWOOL Granulate Multi
- Eksisterende isolering
Efterisolering af tagfod
Aftegn taghældning på en skabelon af pap eller tynd træfiberplade. Placér skabelonen midt på en ROCKWOOL Flexibatts. Skær med en ROCKWOOL kniv ROCKWOOL Flexibatts igennem, så der bliver 2 stk. tagfod med den rigtige taghældning lige til at lægge ud.
Fremgangsmåde ved efterisolering af tagfod. Principtegning uden indbyrdesmålforhold.
- F.eks. 200 mm.
- F.eks. 920 mm
- F.eks. 600 mm
- Skabelon.
NB! Husk mindst 50 mm luft under taglægterne, dog mindst 25 mm ved bølgede tagbeklædninger.
Tagfodsløsning
- Ny isolering 200 mm ROCKWOOL Flexibatts
- Eksisterende dampspærre
- Eksisterende isolering
- Eksisterende vindbræt
Efterisolering af gangbro
En eksisterende gangbro indgår ofte i en tagkonstruktions stabilitet. Det er derfor sikrest ikke at fjerne den og i stedet isolere ovenpå den eksisterende gangbro med ROCKWOOL Terrænbatts, hvorpå der udlægges en trykfordelende træfiberplade. f.eks. 3,2 mm masonit.
Hvis gangbroen kan fjernes uden skade for konstruktionens stabilitet, opklodses den nye gangbro på spærfødder og der isoleres med ROCKWOOL Flexibatts eller Granulat Pro.
Husk, at der skal være min. 30 mm* afstand mellem isoleringen og den nye gangbro.
* Ved en gangbro i max. 1,5 m bredde.
;
