TOPROCK CTF (Tag med fald)

TOPROCK CTF (tag med fald) skaber hurtigt energieffektivt tag med indbygget fald

Oversigt over TOPROCK CTF (Kileskåret)

Det tidsbesparende systemet TOPROCK er et populært tagprodukt. Med TOPROCK CTF er det lige så enkelt at bygge energieffektive tage, hvor faldet skabes ved hjælp af isoleringen.

Præcis som TOPROCK består TOPROCK CTF System af lameller og topplade, der er sampakket på en smart miljøpalle.

TOPROCK CTF adskiller sig med at lamellerne er tilskåret for direkte at skabe et fald på taget. En separat kileløsning oven på et plant lag af isolering bliver dermed overflødigt, og tiden til udlægning kan reduceres med op til 50%

TOPROCK CTF System er designet for U-værdier < 0,13.

Installation Guide

20180214 RW-NC PHO 11
Nybyggeri
13 dec. 2017

Ikano i Umeå

I foråret 2016 åbnede et nyt varehus i Umeå, bestående af 90 butikker der ligger under et 24.000 m² stort tag, der blev isoleret med stenuldsisolering.

Faldopbygning med TOPROCK CTF System

TOPROCK CTF System består af lamelkiler med hældning på 1:40 i længderetningen og en 30 mm tyk topplade. I systemet indgår 6 standardkiler (format 2000 x 240 mm) samt 3 kortere startkiler (format 1000 x 240 mm). Startkiler bruges til at minimere spild, når den større kilelængde ikke passer optimalt.

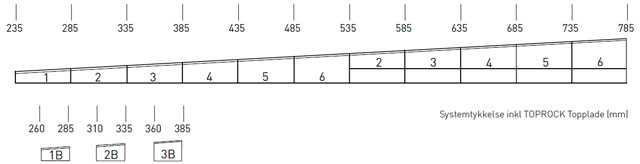

Tykkelsen fremgår af systemtegningen nedenfor. I systemet indgår også en 250 mm tyk plan underlagslamel, som bruges, når systemtykkelsen overstiger 535 mm.



TOPROCK CTF miljøpalle - smart sampakketering

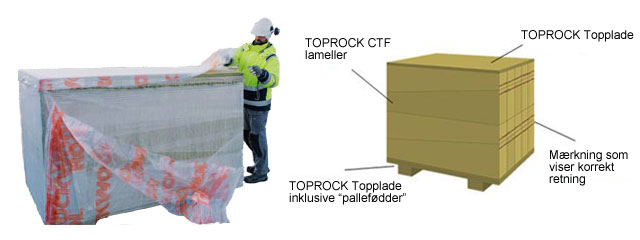

TOPROCK CTF System leveres med lameller og topplade pakket sammen på en patenteret miljøpalle. Hver palle indeholder alt materiale til et bestemt antal kvadratmeter.

Miljøpallen er lavet af isolering indpakket i genanvendelig PE-folie og vejer mindre end en traditionel træpalle. Pallens udformning er optimeret til hver systemtykkelse og højden på pallen varierer. På billedet ses TOPROCK CTF System 2.

Arbejdsvejledninger

Arbejdsvejledninger

Generelle anvisninger til udvendig isolering af tag

Find arbejdsvejledninger til udvendig isolering af tag.

Arbejdsvejledninger

Arbejdsvejledninger - Stålunderlag Energy

Find arbejdsvejledninger til Stålunderlag Energy.

Arbejdsvejledninger

Arbejdsvejledninger - Toprock CTF - Palleplacering

Arbejdsvejledning - sådan placerer du paller af Toprock CTF.

Arbejdsvejledninger

Arbejdsvejledninger - TOPROCK CTF - Udlægning på betonunderlag

Find arbejdsvejledninger til TOPROCK CTF - Udlægning på betonunderlag.

Arbejdsvejledninger

Arbejdsvejledninger - Udlægning på underlag af Toprock CTF på profileret stålplade

Arbejdsvejledning - sådan udlægger du Toprock CTF på underlag af profileret stålplade.

Systemfordele

Opfylder høje krav

Taget har betydning for både bygningens økonomi og sikkerhed, og det er vigtigt at vælge en isolering, der opfylder de høje krav. TOPROCK er løsningen.

God isolering skal selvfølgelig isolere både mod kulde og varme. Men der er også andre faktorer at tage hensyn til. Hvordan er de brandtekniske egenskaber? Hvad koster montagen? Hvor meget vil driftsomkostningerne udgøre?

TOPROCK og TOPROCK CTF System opfylder flere krav, der kan være afgørende for dig:

  • Med ROCKWOOL stenuld får taget en god passiv brandbeskyttelse helt fra byggestart.
  • Effektiv logistik gør monteringen af TOPROCK hurtig og giver en god totaløkonomi.
  • TOPROCK er en sikker investering, der holder energiregningen nede år efter år.
  • ROCKWOOL stenuld er et formstabilt materiale, som beholder isoleringsevnen i hele sin levetid.

Effektiv logistik

Takket være den omkostningseffektive installation bidrager TOPROCK til en god byggeøkonomi allerede fra starten.

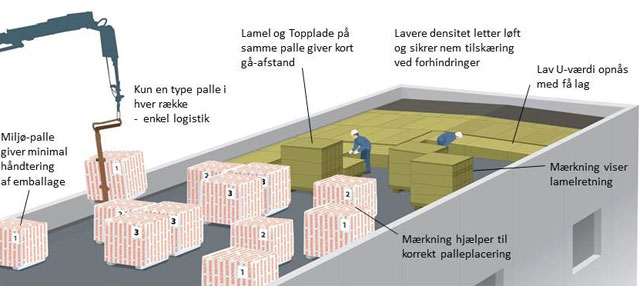

Med TOPRROCK og TOPROCK CTF System er det hurtigt at montere tagisoleringen. Vel gennemtænkt logistik og emballering giver en omkostningseffektiv installation også ved udlægning af store mængder isolering. Til plan isolering kan tiden til udlægning reduceres kraftigt sammenlignet med traditionelle løsninger. Ved faldisolering er det op til ca. 50%.

  • Lav U-værdi opnås med få lag.
  • Til faldløsninger er der ikke længere brug for en separat løsning med kiler.
  • Mærkning letter korrekt palleplacering og viser lamelretning.
  • Lamel og topplade på samme palle giver kort gåafstand.
  • Lamellernes lave densitet forenkler både løft og tilskæring.
  • Levering på smart miljøpalle giver minimalt efterarbejde.

Indbyggede fordele

Ud over den gode isoleringsevne har TOPROCK flere andre kvaliteter, der er vigtige for et vellykket byggeprojekt. Fordele, der ikke kan ses – men mærkes.

TOPROCK og TOPROCK CTF System fremstilles af ROCKWOOL stenuld. Der er flere fordele ved stenuld sammenlignet med andre typer af isolering, og det fremstår både under og efter monteringen:

  • Optimal passiv brandbeskyttelse
    ROCKWOOL stenuld tåler temperaturer på op til 1000° C, læs mere.
  • Beholder isoleringsevnen i hele sin levetid
    ROCKWOOL stenuld nedbrydes ikke med tiden og krymper ikke. Den oprindelige varmeisoleringsevne består også over tid.
  • Fugt- og vandafvisende
    Når ROCKWOOL stenuld udsattes for regn, er det kun de yderste få mm der bliver våde. Det forsvinder hurtigt, når regnen ophører.
  • Lydisolerende
    Takket være den unikke struktur har ROCKWOOL stenuld gode lyddæmpende egenskaber.

Et godt miljøvalg

Tænk på miljøet – det gør vi!

Når du vælger ROCKWOOL isolering, træffer du en god beslutning med omtanke for miljøet. Vi investerer kontinuerligt både tid og penge i miljøforbedringer. Vores stenuldsprodukter opfylder de nordiske miljøkrav og kan anvendes i certificeret byggeri, f.eks. det danske certificeringssystem for bæredygtigt byggeri – DGNB.

  • Vores fabrikker er miljøcertificerede i henhold til ISO 14001.
  • ROCKWOOL stenuld indeholder ingen ozonnedbrydende stoffer, drivhusgasser, flammehæmmere eller borater.
  • Brand er en belastning for miljøet, både i form af røg og slukning. Ved at anvende stenuld kan omfanget af en brand begrænses, og derved også miljøpåvirkningen.
  • Takket være vores miljøpaller, reduceres både træforbruget og affaldshåndteringen.
  • ROCKWOOL A/S har etableret en genanvendelsesordning.
