Toprock Terrace System - Udnyt taget optimalt

Oversigt over Toprock Terrace

Det tidsbesparende system Toprock er et populært tagprodukt. Med Toprock Terrace bliver det enkelt at bygge energieffektive tage, som du kan udnytte. Isoleringen tåler højere belastninger, og produktet er tilpasset til tagterasser eller tagflader som skal kunne tåle intensiv persontrafik.

Præcis som de øvrige Toprock produkter består Toprock Terrace System af lameller og tagplade. Lamellerne er kileskåret for at skabe direkte fald på taget. Den gennemtænkte konstruktion med tagfaldskiler gør, at udlægningen går hurtigere, og arbejdstiden kan reduceres med op til 50%.

Toprock Terrace System er designet til en langsigtet trykstyrke på 45 kPa (ved 2% deformation).

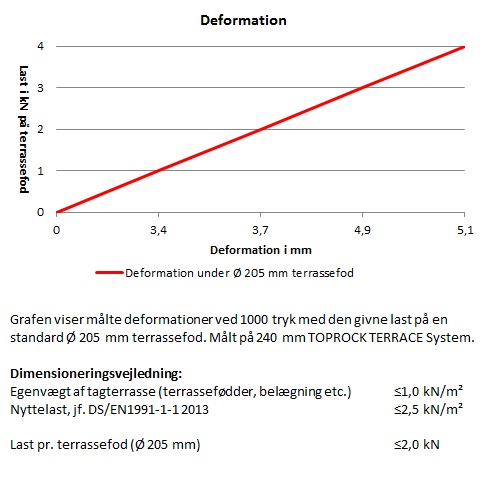

Last, trykstyrke og deformation

Toprock Terrace System Toprock Terrace er udviklet til tage, der bruges som taghaver og/eller terrasse med høj last. Toprock Terrace har den højeste trykstyrke, der findes blandt mineraluldsisolering, er den det ideelle valg til udeområder. Toprock Terrace består af ekstremt hårde lameller og en endnu hårdere topplade, som fordeler trykket fra lasten normalt accepteres 2% deformation over 25 år for at undgå risikoen for, at isoleringen eller membranen tager skade. ROCKWOOL tilbyder flere forskellige brand- og lastsikre isoleringsløsninger,

I tabellerne nedenfor viser vi, hvad Toprock Terrace systemet kan klare, så du kan vælge den rigtige løsning på fodstørrelse og last.

Isoleringsløsning	Kompressionsstyrke (EN826), CS(10)	Punktlast EN12430) PL(5)	Trykstyrke ved 2% deformation over 25 år (punktlast)*	Trykstyrke ved 2% deformation over 25 år (jævnt fordelt)
Toprock Terrace system	175 kPa	2000 N	82 kPa	45 kPa

Tabel: Laster afhængig af fodstørrelse (max deformation på 2%)

	Belastningsareal (fod) 0,175m x 0,175 m	Belastningsareal (fod) 0,25m x 0,25 m	Belastningsareal (fod) 0,35m x 0,35 m	Belastningsareal (skinne / linie) 0,1m x 1 m
Toprock Terrace	2,5 kN (250 kg)	5,1 kN (510 kg)	10 kN (1000 kg)	8,2 kN (820 kg)

* Belastningsarealet må minimum være 0,03 m². Belastningspunkter kan være firkantede, runde eller aflange, så længe de opfylder nedenstående krav:

For at få effekt af trykfordelingen ned igennem isolering er det vigtigt at afstanden mellem to belastningspunkter er mindst 2x den samlede isoleringstykkelse, dog mindst 300 mm, målt fra kant til kant af fødderne.
Belastningsarealet skal være mindst 100 mm på hver side eller Ø200 mm.

Ved udlægning på ståltrapez skal man sikre mod deformation og på grund af høje punktbelastninger ved tagterrasser, skal der ved Toprock Terrace System udlægges 2 x 30 mm Toprock Terrace Topplade som første lag direkte på ståltrapez.

Isoleringen monteres i henhold til gældende monteringsvejledninger fra ROCKWOOL.

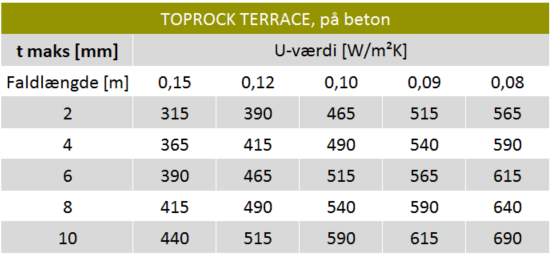

U-værdi Beton

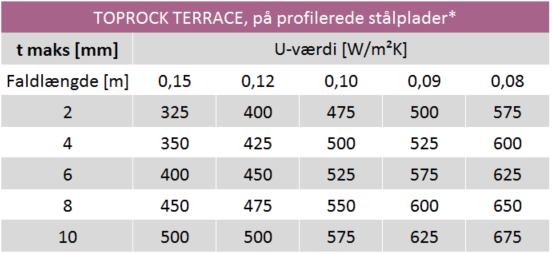

U-værdi Stål

Faldopbygning med Toprock Terrace System

Toprock Terrace System består af lamelkiler med hældning på 1:40 i længderetningen og en 30 mm tyk tagplade. Systemet består af 4 standard kiler (format 1000x200) samt en underlagslamel, som anvendes ved større faldlængder.

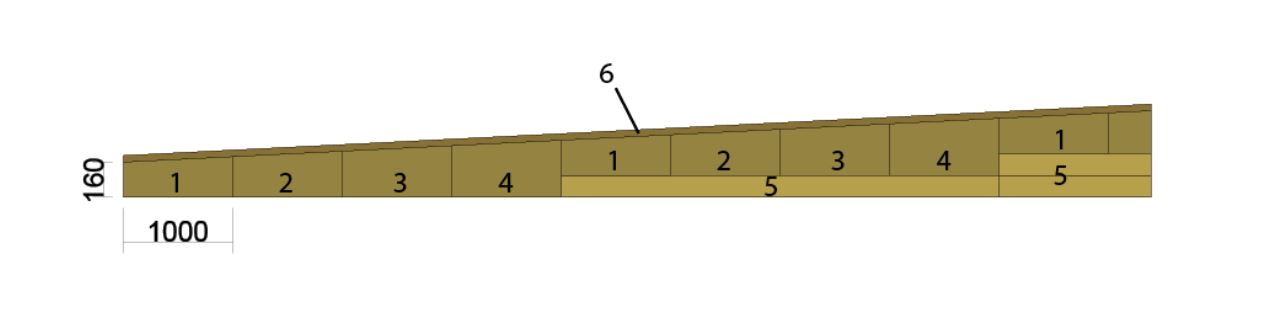

Hældningen på 1:40 er i kilernes længderetning. Tykkelsen vises i systemtegningen herunder. De 100 mm tykke underlagslameller anvendes når systemtykkelsen overstiger 260 mm.

Se billedet i fuld størrelse

Kile 1: 160-185 mm
Kile 2: 185-210 mm
Kile 3: 210-235 mm
Kile 4: 235-260 mm
UL: 100 mm
Tagplade: 30 mm

Toprock Terrace System – Smart pakkeløsning

Toprock Terrace System levereres med lameller og tagplade pakket sammen på en smart patenteret miljøpalle. Hver palle indeholder tagplader og kilelameller til et bestemt antal kvadratmeter.

Miljøpallen består udelukkende af isolering indpakket i genanvendelig PE-folie, og vejer mindre end en traditionel træpalle. Pallens udformning er optimeret til den enkelte systemtykkelse og højden på pallen varierer derfor. På billedet ses Toprock Terrace System 1.
