Brandsikring af stål kompositbjælker

Brandsikring af kompositbjælker (SWT/HSQ) af stål

Det er blevet enklere at montere CONLIT på kompositbjælker. DBI har godkendt ROCKWOOL koncernens metode, hvor 20 mm CONLIT kan monteres uden udkragning og uden isolering af siderne.

Tekniske specifikationer

Anvendelse
Kompositbjælker benyttes ofte i moderne byggeri, da det er med til at give en materialeoptimeret løsning. Kompositbjælken indstøbes i beton, og den blottede underside skal efterfølgende brandisoleres.

Tekniske specifikationer
Isoleringsevne: lambda 0,037 W/mK, temperaturafhængig
Specifik varme: 0,8 kJ/kg·K
Z-værdi: 0,14 kg/m·s·GPa
Fugtabsorption: 0,004 vol% v. 90% RF

Materiale/sortiment
Tykkelse: 20 mm
Type: 150 (med hvid vlies)
Type: 150 P (uden vlies)

Certificering

Ulden er ubrændbar i henhold til ISO 1182/
PS 1057.1
Monteringsanvisning anerkendt af DBI
CE godkendt, klasse A1

Dimensionering

Ved følgende forudsætninger:

120 min. standard brandkurve (R120).
underflange tykkelse fra 6 mm til 25 mm.
underflange bredde fra min. 380 mm.

Ved ovenstående forudsætninger kan der anvendes 20 mm Conlit 150P - Uden udkragning og uden lukning af sider.

Krav til montering

CONLIT formstykkerne skal være tilpasset til bredden af flangen - uden udkragning.
Pladerne skal være fastgjort med indbyrdes stritterafstand på maks. 425 mm og maks. 50 mm fra kanter og hjørner.
Stritter skal have en diameter på min. 2,9 mm / skiver min. 29 mm.

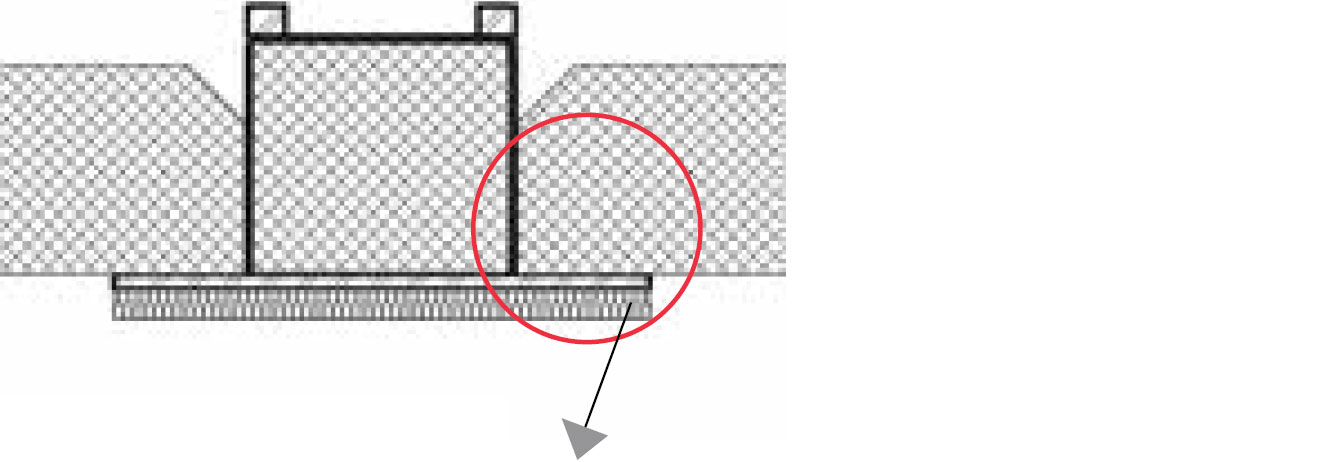

Tværsnit af HSQ-Bjælke

Detalje af HSQ-Bjælke

Download dimensioneringsvejledning.

Arbejdsvejledning

Mål bredden på kompositbjælken ud.

Montér CONLIT Pladen bindig med flangesiderne, med maks. 50 mm afstand fra kanterne, og maks. 320 mm indbyrdes afstand imellem strittere.

Tilskær 20 mm passtykke af CONLIT plade i bredde, binding med stålprofilets flangekanter, så stram tilpasning opnås.

Svejsestrittepistol og svejsestrittere.
