Conlit® Penetration Board
Brandschutzplatte für Weichschottsysteme.
Das Conlit Penetration Board ist eine nichtbrennbare druckfeste Steinwolleplatte, die auf der Vorderseite mit einem weißen Glasvlies und auf der Rückseite mit einer gitternetzverstärkten farbig gekennzeichneten Aluminiumfolie kaschiert ist.
- nichtbrennbar
- wasserabweisend
- formbeständig
- beschichtungsfrei
Steinwolle Vorteile entdecken:
01
Brandschutz
02
Wärmeschutz
03
Schallschutz
04
Feuchteschutz
05
Ökologie
06
Langlebigkeit
07
Gestaltungs-freiheit
Lösungen rund um die Haustechnik
Teclit Kältedämmung
Lösungen aus Steinwolle für die Dämmung an haustechnischen Anlagen mit kalten Medien, u. a. für Trinkwasser- und Kühlwasserleitungen sowie Wechseltemperaturanlagen.
Zur Anwendung
Brandschutz von Lüftungsanlagen
Brandschutz für Lüftungsleitungen, die durch das gesamte Gebäude geführt werden
Zur Anwendung
Brandschutz von Sprinkler- und Feuerlöschleitungen
Die Systemlösung zur Erhöhung der Feuerwiderstandsdauer
Zur Anwendung
Nachträglicher Brandschutz für Installationsschächte
Installationsschächte, die durchs gesamte Gebäude laufen, brandschutztechnisch ertüchtigen
Zur Anwendung
Brandlastkapselung in Rettungswegen
Möglichkeiten zur Kapselung der Brandlast in Rettungswegen
Zur Anwendung
Hinweise
Anwendungsbereiche

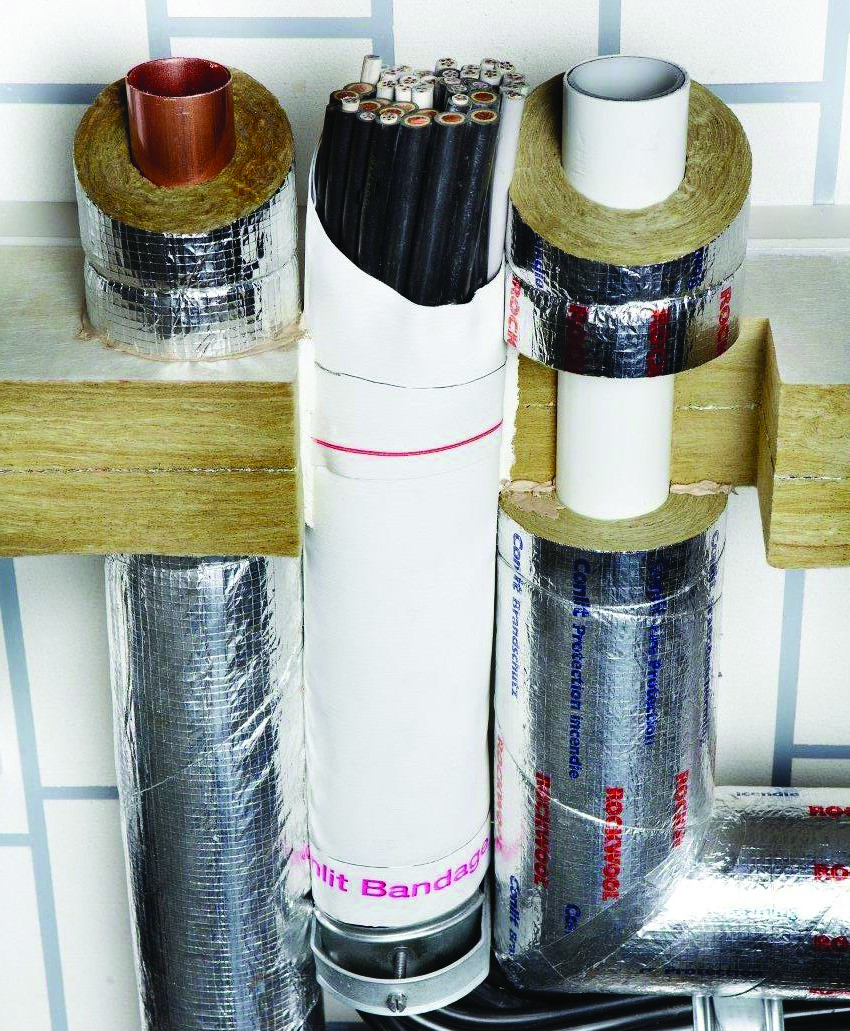

Erstellen von beschichtungsfreien Weichschottsystemen für Rohrabschottungen von nichtbrennbaren Rohrleitungen und brennbaren Versorgungsleitungen (R 30 bis R 90) sowie für Kombiabschottungen (S 90) von Elektroleitungen in Verbindung mit Rohrleitungen. Das Conlit Penetration Board kann in Massiv- und Metallständerwänden ab einer Dicke von 100 mm sowie in Massivdecken ab 150 mm eingesetzt werden. Die Konstruktionsdicke des Boards ergibt sich aus den 2 × 50 mm dicken Conlit Penetration Boards, wobei die Aluminiumfolie innenliegend angeordnet werden muss. Bei der Abschottung von Elektroleitungen ist zusätzlich die Conlit Bandage zu verwenden. Bei der Abschottung von Rohrleitungen ist zusätzlich die Rohrschale ROCKWOOL 800 bzw. die Brandschutzschale Conlit 150 U zu verwenden.
Verwendbarkeitsnachweise
abP: P-NDS04-417
Folgende Anwendbarkeitsnachweise sind zu beachten
Abschottungen von Rohr- und Elektroleitungen/Elektroinstallationsrohren
abZ Z-19.53-2628
Abschottungen von Rohr- und Elektroleitungen/Kabeltragsystemen
aBG Z-19.53-2671
Wichtige Hinweise
Die Abschottungen nach den genannten Anwendbarkeitsnachweisen sind kennzeichnungspflichtig.
Allgemeine Warnhinweise
Steinwolle-Dämmstoffe sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen.
Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben, so auch der Berufsgenossenschaft, unbedingt zu beachten.
Folgende Dokumente und ergänzende Unterlagen in der jeweils aktuellen Fassung sind in jedem Fall zu beachten
- Abschottungen von Rohr- und Elektroleitungen/Kabeltragsystemen – Montageanleitung
- Planungs- und Montagehelfer für Leitungsanlagen
- Montagehelfer kompakt – Leitungsanlagen
- Conlit Brandschutz Holzbauteile – Feuerwiderstandsfähig abgeschottet
