Welche L?sung f?r die Brandabschottung?

Mit dem Conlit Brandschutzsystem bietet ROCKWOOL ein komplettes, praxisorientiertes System für die Abschottung von Leitungen verschiedener Gewerke. Zu den Vorteilen gehören unter anderem: Sicherheit durch nichtbrennbare Steinwolle Wärme-, Schall- und Brandschutz in einem System geprüfte Systeme, in der Feuerwiderstandsdauer S 30 – S 90 bzw. R 30 – R 120 Rauchdicht und formstabil Kombinierbar zwischen den verschiedenen Gewerken Freie Wahl der Belegung und Anordnung der Leitungen Freie Wahl von Rohrhersteller und Werkstoff Ermöglicht Montage ohne Mindestabstände, das sorgt für Raumgewinn Geeignet für gemeisame Durchbrüche und einzelne Kernbohrungen

Brandabschottung – Conlit Brandschutz in der Haustechnik

Mit dem Conlit® Brandschutzsystem gehen Sie bei der Brandabschottung auf Nummer sicher.

Kabel- und Rohrabschottung Brandschutz Lüftungsanlagen Brandweiterleitung verhindern

Bei der Planung und Ausführung von Gebäudeinstallationen und deren Leitungsanlagen müssen zum einen eine Reihe baurechtlicher Anforderungen erfüllt werden. Zum anderen sind die Bedürfnisse der Bewohner entscheidend.

So muss zum Beispiel abhängig von der Gebäudeklasse, die sich auf Gebäudegröße und -nutzung begründet, ein entsprechendes Brandschutzniveau gewährleistet werden. Brandabschottungen verhindern eine Ausbreitung von Feuer und Rauch und halten Rettungswege über einen ausreichend langen Zeitraum funktionsfähig.

Sicherheit durch Brandabschottungen, Wärme- und Schallschutz inklusive

Neben baurechtlichen Vorgaben können Sie mit dem Conlit Brandschutzsystem von ROCKWOOL gleichzeitig auch die Anforderungen des Wärmeschutzes und Schallschutzes erfüllen.

Zudem sind alle Conlit Abschottungen miteinander kombinierbar und können ohne vorgeschriebene Mindestabstände zueinander eingebaut werden. Dies sichert Ihnen auch bei komplexen Leitungsbelegungen eine unkomplizierte Abnahme.

Zu den weiteren Vorteilen des Conlit Brandschutzsystems zählen:

Geprüfte Systeme, von S 30 - S 90 und R 30 - R 120
Rauchdicht und formstabil
Kombinierbar zwischen den verschiedenen Gewerken
Freie Wahl der Belegung und Anordnung der Leitungen
Freie Wahl von Rohrhersteller und Werkstoff
Geeignet für gemeinsame Durchbrüche und einzelne Kernbohrungen

Schnell zu:

Kontakt Technische Fachberatung

Bei Fragen rund um Haustechnik, Teclit Kältedämmung und Conlit Brandschutz:

Kontaktdetails
Tel.: 02043 408 606
Fax: 02043 408 575

Öffnungszeiten
Mo - Do: 08:00 - 17:00 Uhr
Fr: 08:00 - 15:00 Uhr

Unsere Lösungen für die Brandabschottung mit dem Conlit Brandschutzsystem:

conlit brandschutz, lüftungsleitungen, pipes, hvac, germany

Conlit Brandschutz in der Haustechnik

Brandschutz an Lüftungsanlagen

Lüftungsleitungen führen häufig durch verschiedene Brandabschnitte eines Gebäudes. Daher ist der vorbeugende Brandschutz an Lüftungsanlagen besonders entscheidend. Entdecken Sie unsere Lösungen.

Zur Anwendung

conlit brandschutz, conlit 150u, conlit bandage, conlit sml set, conlit brandschutzmanschette pipes, hvac, germany

Conlit Brandschutz in der Haustechnik

Kabel- und Rohrabschottung

Finden Sie die passende Kabel- und Rohrabschottung für Leitungsdurchführungen durch Wände und Decken mit Anforderungen an die Feuerwiderstandsdauer.

Zur Anwendung

Conlit Brandschutz in der Haustechnik

Brandweiterleitung verhindern

Erfahren Sie mehr über unsere Lösungen für den Brandschutz in notwendigen Fluren sowie den Brandschutz von Installationsschächten im Bestand.

Zur Anwendung

Die neue Generation Rohrschalen

rockwool 800, Man
insulator, craftsman, advertising motif, campaign new RW 800 035, germany

Dämmung in der Haustechnik

Entdecken Sie unsere neue Generation von Rohrschalen

Neue Rohrschale für warmgehende Leitungen: verbesserte Qualität und optimale Dimensionen.

Zur neuen Generation von Rohrschalen

Warum ist Brandabschottung so wichtig?

Bei der Planung von Gebäuden ist der bauliche Brandschutz ein wesentlicher Aspekt. Er ist umso wichtiger, da moderne Gebäude immer komplexer und insbesondere haustechnische Anlagen immer umfangreicher und anspruchsvoller werden.

Im Rahmen des vorbeugenden, baulichen Brandschutzes werden Gebäude abhängig von der Gebäudegröße und der Art ihrer Nutzung in Segmente eingeteilt, die dann voneinander abgeschottet werden.

Diese sogenannten Brandabschnitte sollen im Brandfall dafür sorgen, dass Feuer und Rauch sich für einen bestimmten Zeitraum nicht ausbreiten und so mehr Zeit für die Rettung von Leben und Sachwerten bleibt.

Die Abschottung der verschiedenen Abschnitte erfolgt dabei durch Decken und Wände, die eine vorgegebene Feuerwiderstandsklasse aufweisen. Um den notwendigen Feuerwiderstand auch im Fall von Öffnungen zur Durchführung von Installationen, wie Rohren, Lüftungsleitungen oder Kabeln sicherzustellen, sind entsprechende Maßnahmen erforderlich.

Das Conlit Brandschutzsystem bietet praxisorientierte und über Jahre bewährte Lösungen für die Brandabschottung – und das für verschiedene Gewerke auf engstem Raum.

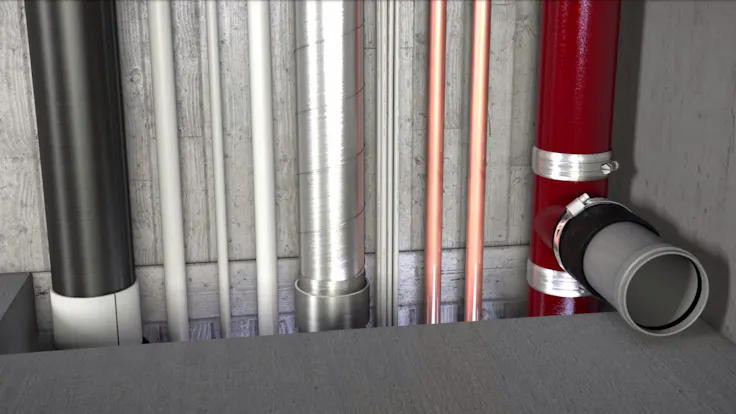

Video: Abschottung mit dem Conlit Brandschutzsystem

thumbnail, thumb, video, video conlit brandschutz betondecke, conlit brandschutz, hvac, germany

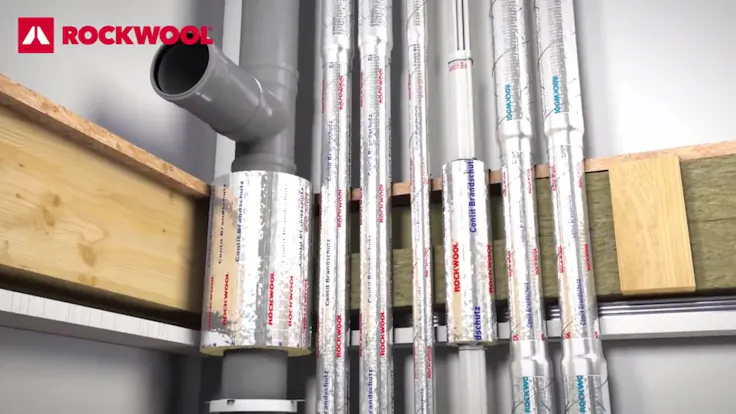

Video: Holzdecken feuerwiderstandsfähig abschotten

thumbnail, thumb, video, video conlit brandschutz holzdecken, conlit brandschutz, hvac, germany

Warum für Lösungen von ROCKWOOL entscheiden?

Die Produkte des Conlit Brandschutz Systems werden – wie alle ROCKWOOL Dämmlösungen – aus Steinwolle hergestellt.

Steinwolle wird aus dem natürlichen Rohstoff Stein hergestellt und ist nichtbrennbar, Baustoff-/Euroklasse A1.

Zu den weiteren Vorteilen gehören:

ROCKWOOL Steinwolle hat einen Schmelzpunkt von über 1.000 °C
Verlangsamt die Brandausbreitung: ROCKWOOL Steinwolle ist nichtbrennbar. Gebäudeteile, die mit ROCKWOOL Steinwolle-Dämmstoffen gedämmt sind, helfen im Brandfall die Ausbreitung der Flammen zu hemmen und ein Übergreifen auf benachbarte Gebäude oder Stockwerke zu verhindern. So bleibt mehr Zeit um Leben und Werte zu retten.

Selbst im Brandfall ökologisch: Unsere Dämmlösungen aus Steinwolle setzen selbst unter Flammeneinfluss praktisch keine giftigen Rauchgase frei.

Neben dem Brandschutz verbessert ROCKWOOL Steinwolle auch den Wärme- und Schallschutz einer Konstruktion. Unsere Lösungen dämmen also zum Beispiel den Lärm aus haustechnischen Anlagen und Leitungen und sorgen für eine bessere Energieeffizienz.

Zudem sind unsere Produkte langlebig, robust und recycelbar und haben eine positive Ökobilanz.

Fachgerecht geplant und verarbeitet, bietet das Conlit Brandschutzsystem ein erhebliches Maß an Sicherheit bei der Brandabschottung von haustechnischen Installationen. Alle unsere Systeme sind geprüft und für den geforderten Feuerwiderstand klassifiziert.

Michael Kaffenberger-Küster

Produktmanager DEUTSCHE ROCKWOOL

Montage-Checkliste

Produktwissen

12 Sep 2018

Was ist vor der Montage eines Conlit Abschottungssystems zu beachten?

Bei der Montage eines Conlit Abschottungssystem müssen viele Dinge beachtet werden. Unsere Montage-Checkliste hilft dabei.

Sorgen Sie auch in Holzkonstruktionen für ein Höchstmaß an Sicherheit.

PDF herunterladen

Referenz: Heilbronner Klinikum am Gesundbrunnen

Das Projekt

Das Klinikum am Gesundbrunnen in Heilbronn gehört mit seinem modernen Klinikneubau zum Verbund der SLK-Kliniken Heilbronn GmbH. Die Einrichtung bietet medizinische Versorgung auf höchstem Niveau. Neben Patientenzimmern mit 550 Betten beherbergt das Klinikum einen zentralen OP-Bereich mit 16 Operationssälen.

press, presse, 18.09.2017, reference, case study, referenz, hospital, Klinikum am Gesundbrunnen, Heilbronn, hvac, fire protection, haustechnik, conlit brandschutz, germany

Die Aufgabe

Für die Verteilung von Wärme, Warm- und Trinkwasser sowie frischer Luft sorgt im Klinikum ein komplexes Leitungs- und Kanalnetz. Moderne Strömungsteiler und Regulierventile ermöglichen die exakte Verteilung aller Medien.

Für diese komplexen haustechnischen Anlagen war eine Dämmung gefragt, die sowohl den vorbeugenden baulichen Brandschutz unterstützt als auch Wärmeverluste minimiert. Zusätzliche Herausforderungen: die Dimension des Projektes sowie die enorme Installationsdichte und die teils komplexen Leitungsführungen und -geometrien.

Das Ergebnis

Um die gesetzten Brandschutzanforderungen unabhängig von der Art der verbauten Leitungen zuverlässig erreichen zu können, setzte das Team der ITW Isoliertechnik Würzburg, Uettingen und svt Brandschutz GmbH nahezu vollständig auf Systeme aus nichtbrennbarer Steinwolle von ROCKWOOL.

Insgesamt wurden rund 120.000 laufende Meter warmgehende Leitungen nach EnEV und Trinkwasserleitungen nach DIN 1988-200 gedämmt. Hinzu kamen 45.000 m² zu isolierende Fläche auf den Luftkanälen sowie fast 5.000 Meter brandschutztechnische Isolierung im Bereich der Rohrabschottungen.

PatientInnen und MitarbeiterInnen des Heilbronner Klinikums profitieren heute von zahlreichen Maßnahmen, die unter anderem wir von der ITW umgesetzt haben, um Wärme-, Brand- und Schallschutz im Gebäude sicherzustellen. Auch wenn die meisten von ihnen es niemals sehen werden – unsere Arbeit und die ROCKWOOL Systeme haben sehr viel mit Sicherheit und Wohlbefinden der Menschen im neuen Klinikum zu tun. Darauf sind wir stolz.

Frank Götz

Inhaber und Geschäftsführer der ITW Isoliertechnik Würzburg

Weitere interessante Referenz:

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, installation, installing, reference, referenz, germany

Gesundheit, Bildung, Freizeit, Büro

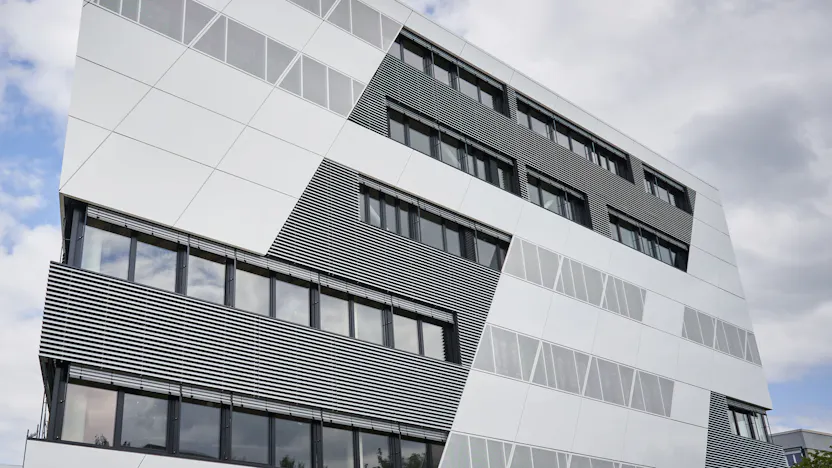

Dämmung der haustechnischen Anlagen im KMAC der FH Aachen

Im Herbst 2022 eröffnete das Kompetenzzentrum Mobilität (KMAC) der FH Aachen. Für die 4,5 Kilometer Wärmedämmung, 1 Kilometer Kältedämmung und mehr als 400 Abschottungen an den haustechnischen Anlagen kamen unsere Lösungen aus nichtbrennbarer Steinwolle zum Einsatz.

Mehr zur Referenz

Hinweise

In unserem Video bekommen Sie einen Überblick über die Bestandteile und Vorteile des Conlit Brandschutz Systems.

Ausführliche Informationen zur Verarbeitung unserer Produkte haben wir unter anderem in unserem Planungs- und Montagehelfer für Rohrleitungsanlagen, dem Planungs- und Montagehelfer Lüftungsleitungen sowie dem Montagehelfer kompakt Verarbeiterhandbuch für Sie zusammengestellt.

Bei weiterführenden Fragen steht Ihnen unsere Technische Fachberatung gerne unterstützend zur Seite.

denk breder, gezondheid, veiligheid, safety, helmet, construction

Nachhaltigkeit, Ökologie und Energieeffizienz

Schon gewusst? In vielen Ländern werden ca. 40 Prozent der Energie dazu aufgewandt, gewerbliche Gebäude oder Wohnhäuser zu versorgen.¹

ROCKWOOL Produkte verbessern nicht nur den baulichen Brandschutz und somit die Sicherheit von Gebäuden. Sie sind zudem hoch wärmedämmend und senken den Energieverbrauch.

In der kalten Jahreszeit sorgen unsere Steinwolle-Dämmstoffe dafür, dass die durch Heizungen erzeugte Wärme im Gebäude bleibt. Im Sommer halten sie die Hitze draußen. Das Gebäude wird deutlich energieeffizienter und die Bewohner bzw. Nutzer profitieren von angenehmeren, konstanteren Raumtemperaturen.

So haben die positiven Eigenschaften von Steinwolle neben Sicherheit und Wohnkomfort auch einen wirtschaftlichen Aspekt. Denn in der EU betragen die Kosten für das Heizen bzw. Kühlen von Gebäuden immerhin bis zu 16 Prozent der Ausgaben von privaten Haushalten.

Bei Bestandsgebäuden kann eine energetische Sanierung die Heizkosten um bis zu 70 Prozent reduzieren. Zudem können sich entsprechende Maßnahmen positiv auf die Gesundheit und das Wohlbefinden der Menschen auswirken.²

Weitere Informationen rund ums Thema Nachhaltigkeit finden Sie im Sustainability Report der ROCKWOOL Gruppe.

Die Materialien, die bei der Sanierung von Gebäuden zum Einsatz kommen, sollten nachhaltig sein und sowohl die Energieeffizienz als auch den Brandschutz verbessern.

Fanny Guay

Public Affairs Managerin für den Schwerpunkt Brandschutz der ROCKWOOL Gruppe

FAQs – oft gestellte Fragen zur Brandabschottung

Was ist eine Brandabschottung?

Ziel einer Brandabschottung ist es, im Brandfall das Übergreifen der Flammen von einem Gebäudeabschnitt zum nächsten für einen festgelegten Zeitraum zu verhindern und so Zeit für Rettungsmaßnahmen zu gewinnen.

Dazu wird ein Gebäude – abhängig von der Gebäudegröße und Art der Nutzung – in Brandabschnitte eingeteilt. Diese Bereiche werden dann mittels Wänden und Decken, die eine vorgegebene Feuerwiderstandsdauer aufweisen, voneinander abgeschottet.

Der Abschottung von Leitungen aus haustechnischen Anlagen kommt hierbei eine besondere Bedeutung zu. Denn um den notwendigen Feuerwiderstand auch im Fall der Durchführung von Rohren, Lüftungsleitungen oder Kabeln durch Wände und Decken zu gewährleisten, müssen diese Durchführungen ebenfalls entsprechend gesichert werden.

Das Conlit Brandschutzsystem von ROCKWOOL eignet sich hierfür ideal.

Welche Lösung für die Brandabschottung?

Mit dem Conlit Brandschutzsystem bietet ROCKWOOL ein komplettes, praxisorientiertes System für die Abschottung von Leitungen verschiedener Gewerke.

Zu den Vorteilen gehören unter anderem:

Sicherheit durch nichtbrennbare Steinwolle
Wärme-, Schall- und Brandschutz in einem System
geprüfte Systeme, in der Feuerwiderstandsdauer S 30 – S 90 bzw. R 30 – R 120
Rauchdicht und formstabil
Kombinierbar zwischen den verschiedenen Gewerken
Freie Wahl der Belegung und Anordnung der Leitungen
Freie Wahl von Rohrhersteller und Werkstoff
Ermöglicht Montage ohne Mindestabstände, das sorgt für Raumgewinn
Geeignet für gemeisame Durchbrüche und einzelne Kernbohrungen

Welche Brandabschottung eignet sich für brennbare Rohre?

Mit dem Conlit Brandschutzsystem von ROCKWOOL können Sie auch brennbare Rohre sicher abschotten.

Dabei ist grundsätzlich zwischen Versorgungsleitungen (Wärmeverteil- und Trinkwasserleitungen) und Entwässerungsleitungen (Schmutz- und Regenwasserleitungen) zu unterscheiden.

Brennbare Versorgungsleitungen bis 110 mm Außendurchmesser können mit der Brandschutzschale Conlit 150 U nach dem abP P-3726/4140 MPA BS abgeschottet werden.

Brennbare Entwässerungsleitungen bis 160 mm Außendurchmesser können mit der Conlit Brandschutzmanschette nach der aBG Z-19.53-2378 abgeschottet werden.
