Dämmung der haustechnischen Anlagen im KMAC der FH Aachen

Im Herbst 2022 eröffnete das Kompetenzzentrum Mobilität (KMAC) in Aachen. Es bündelt die Lehr- und Forschungsaktivitäten der FH Aachen im Bereich Mobilität. Sowohl bei der Rohrisolierung als auch bei der Brandabschottung der haustechnischen Anlagen setzten die Verantwortlichen auf Lösungen aus nichtbrennbarer Steinwolle.

Wärmedämmung Haustechnik Kältedämmung Haustechnik Conlit Brandschutz

Wärme- und Kältedämmung sowie Brandabschottung aus einer Hand

Wärmeschutz und Energiesparen sind auch bei der Planung und Ausführung von haustechnischen Anlagen entscheidende Themen. Eine Rohrisolierung mit Dämmsystemen aus Steinwolle wirkt sich positiv auf die Energieeffizienz der Heiz- und Kühlanlagen eines Gebäudes aus. Darüber hinaus spielt der Brandschutz bei der Erstellung haustechnischer Anlagen, gerade in einem öffentlichen Gebäude wie diesem, eine wesentliche Rolle. Auch hier eignet sich eine Dämmung aus Steinwolle ideal und sorgt für ein Plus an Sicherheit.

Große Nutzfläche, umfangreiche Haustechnik

Das KMAC bietet den Fachbereichen Elektrotechnik und Informationstechnik, Luft- und Raumfahrttechnik sowie Maschinenbau und Mechatronik rund 5.000 m² Nutzfläche für Hörsäle, Seminarräume, Werkstätten und Labore.

Die Dimension des Gebäudes wirkte sich natürlich auch auf den Umfang der Haustechnik aus. Das zeigt ein Blick auf die eingesetzte Dämmung.
4,5 Kilometer Wärmedämmung, 1 Kilometer Kältedämmung und mehr als 400 Abschottungen wurden in dem Neubau installiert. Bei der Isolierung der Leitungen für die Wasser- und Wärmeversorgung, die Klimatisierung und die brandschutztechnische Abschottung kamen ausschließlich Lösungen von ROCKWOOL zum Einsatz.

Pressemeldung

Viele Informationen zu dieser Referenz finden Sie auch in unserer Presseinformation.

Zur Pressemeldung
Presse

Bleiben Sie auf dem Laufenden!

In unserem Newsletter informieren wir Sie neben Neuigkeiten zu unseren Produkten und Services u. a. auch über spannende Referenzobjekte.

Jetzt anmelden

Das Projekt in Zahlen:

Wärmedämmung
0

km

Kältedämmung
0

km

Abschottungen
0

Stück

Als wir anhand der Pläne erkannten, vor welche Herausforderungen uns die Arbeiten im Gebäude stellen würden, haben wir vorgeschlagen, komplett mit Systemen von ROCKWOOL zu isolieren.

Isoliermeister Udo Dohlen

Geschäftsführer Dohlen Isoliertechnik

Wärmedämmung mit der Rohrschale ROCKWOOL 800

Zur sicheren Isolierung der warmgehenden Leitungen im KMAC setzte der Verarbeiter, die Dohlen Isoliertechnik GmbH & Co. KG, die ROCKWOOL 800 ein. Die seit Jahrzehnten bewährte Rohrschale für die Wärmedämmung ist auch fester Bestandteil des R90 Conlit Brandschutzsystems. Dank der WLG 035 werden nur geringe Dämmdicken benötigt, um den Anforderungen des Gebäudeenergiegesetzes (GEG) zu entsprechen. Das spart Platz, zum Beispiel in eng belegten Installationsschächten.

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, rockwool 800, conlit 150 u, installation, installing, reference, referenz, germany

Wärmedämmung mit der Rohrschale ROCKWOOL 800 und Brandschutz mit der Conlit 150 U

Brandschutz mit der Rohrschale Conlit 150 U

In Wand- und Deckendurchgängen setzte der Verarbeiter auf die Conlit 150 U. Die Rohrschalen entsprechen im Innen-/Außendurchmesser den Abmessungen aller gängigen Rohrleitungen bzw. Kernbohrungsdurchmesser. Sie sind einseitig aufgeschlitzt und auf der Innenwandung eingesägt. So können sie leicht aufgeklappt und an der Rohrleitung montiert werden.

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany

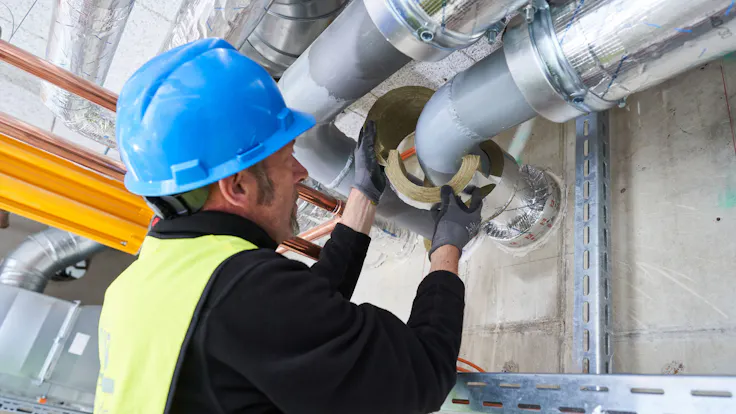

Im Bereich einer Wanddurchdringung …

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany

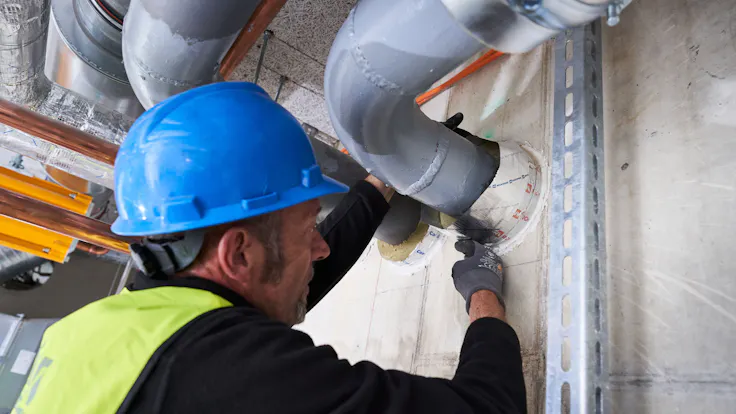

… wurde zunächst die Conlit 150 U fachgerecht eingebaut, verklebt ...

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, conlit 150 u, installation, installing, reference, referenz, germany

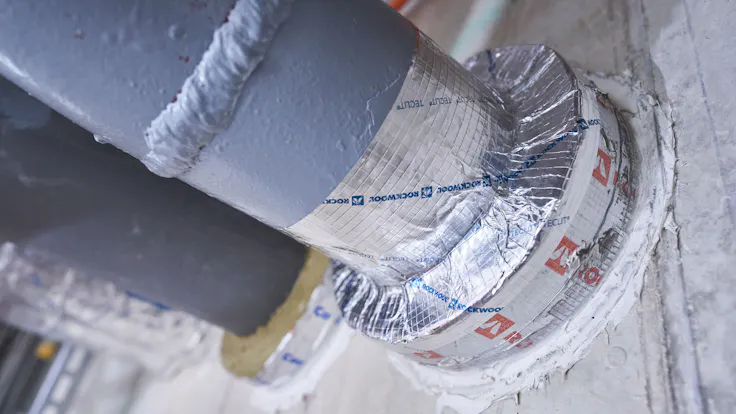

… und für den Anschluss der weiterführenden Dämmung vorbereitet.

Kältedämmung mit dem Teclit System

Für die Isolierung der kaltgehenden Leitungen schrieb der Planer nach Beratung durch den Isoliermeister Dohlen das Teclit System aus. Die Systemkomponenten des ROCKWOOL Teclit Systems weisen infolge eines speziellen Herstellungsverfahrens eine hohe Druckfestigkeit auf und sind dennoch sehr anpassungsfähig. „Wir schätzen die besondere Beschaffenheit der Rohrschalen und Lamellenmatten“, erklärt Dohlen, „denn sie sind leicht und schnell zu montieren. Außerdem ist das Teclit System optimal zusammen mit dem Conlit System zu verarbeiten, das wir schon seit Jahrzehnten nutzen. Indem wir rundum auf Steinwolle setzen, sind wir auch für den Fall gerüstet, dass zum Beispiel eine Kabelabschottung oder eine Abschottung von Lüftungsleitungen nach DIN 18017 dazukommt.“

product, teclit, components, hvac, cold pipe, germany

Die Bestandteile des Teclit Systems: Teclit PS Cold, Teclit LM Cold, Teclit Hanger, Teclit Flextape und Teclit Alutape.

Sicher im System

Dämmmatten und Dämmschalen ebenso wie die Klebebänder des Teclit Systems sind extrem sicher und angenehm zu verarbeiten. „Das System hat in einem komplexen Leitungssystem mit Ventilen, Bögen und Flanschen einen ganz klaren Vorteil durch die problemlose Montage. Wir erleben die Verarbeitung als extrem angenehm,“ erklärt auch Patrick Schubert, Isoliermeister und Projektleiter bei Dohlen Isoliertechnik. Der Zeitaufwand für die Installation liege deutlich unter dem für die Verarbeitung anderer, in der Kältedämmung üblichen Materialen. So entfielen zum Beispiel Wartezeiten für das Ablüften eines Klebers. Dabei unterscheide sich das Teclit System hinsichtlich seiner Montage kaum von einer ROCKWOOL Wärmedämmung, so Schubert. Die Aluminiumkaschierung aller systemrelevanten Dämmschalen und Dämmmatten sei extrem belastbar. „Nicht nur im Betrieb, sondern auch schon in der Bauphase sind sie aufgrund der Glasfasernetzverstärkung und stärkerer Alufolien weniger anfällig für Beschädigungen.“

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, teclit alutape, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, teclit alutape, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, teclit alutape, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, teclit alutape, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, installation, installing, reference, referenz, germany

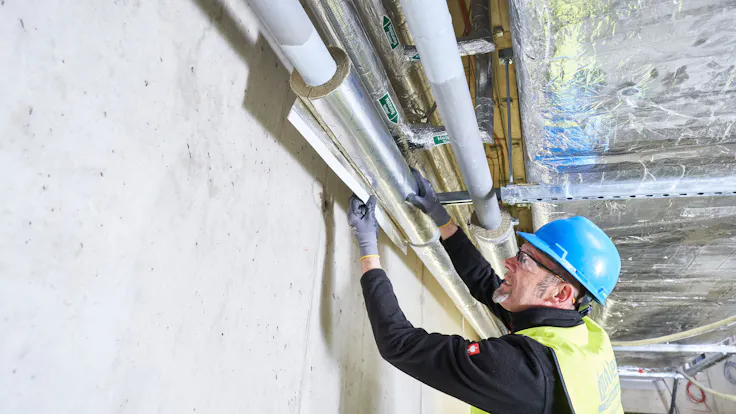

Bei der Montage der Teclit PS Cold Rohrschalen wird zunächst die geschlitzte Schale über die Leitung geschoben. Die selbstklebenden Überlappungen der Aluminiumkaschierung …

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, teclit alutape, installation, installing, reference, referenz, germany

… werden mit einem Spatel glatt angedrückt und mit Teclit Alutape überklebt.

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, teclit alutape, installation, installing, reference, referenz, germany

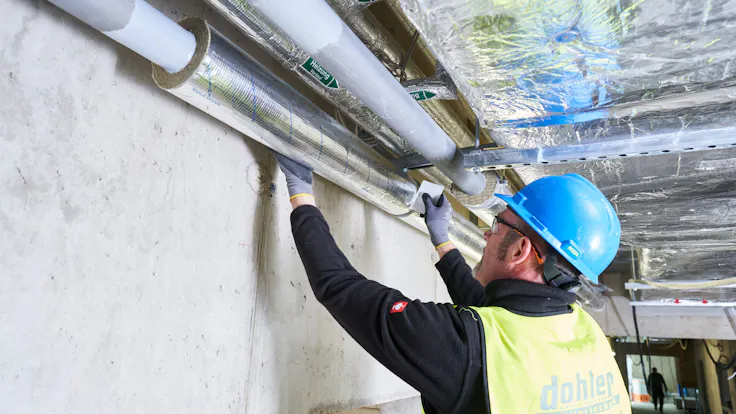

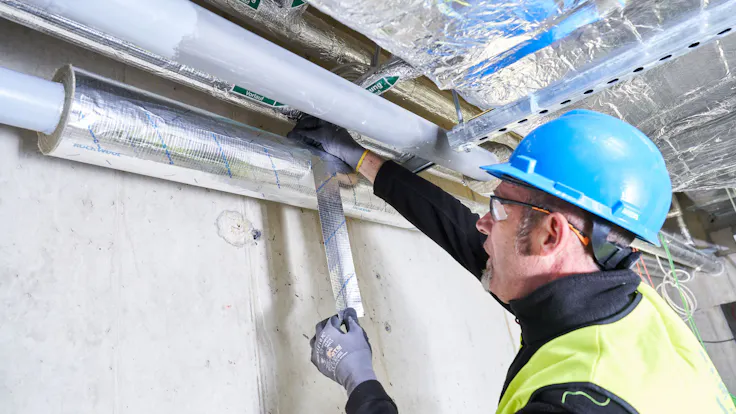

Stöße zwischen zwei Rohrschalen werden mit dem Teclit Alutape umwickelt und sicher verklebt.

Das System hat in einem komplexen Leitungssystem mit Ventilen, Bögen und Flanschen einen ganz klaren Vorteil durch die problemlose Montage.

Patrick Schubert

Isoliermeister und Projektleiter bei Dohlen Isoliertechnik
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit ps cold, installation, installing, reference, referenz, germany

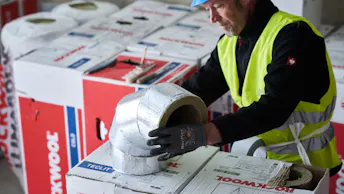

Schablonen auf den Verpackungen der Teclit PS Cold erleichtern den Zuschnitt der Isolierung für einen Rohrbogen.

Teclit Hanger – Halterung mit Dämmkern

Um eine optimale Isolierung der Kälteleitungen zu erreichen, wurde zu deren Befestigung ein spezielles, von ROCKWOOL entwickeltes, nichtbrennbares Halterungssystem eingesetzt.
Die Teclit Hanger umschließen die Rohrleitung mit einem Dämmkern aus druckfester nichtbrennbarer Steinwolle. So minimieren sie den Wärmeeintrag bzw. das Risiko einer Kältebrücke. Auch der Steinwolle-Kern der Teclit Hanger ist mit einer glasfasernetzverstärkten Aluminiumfolie kaschiert. Er macht den Anschluss der Rohrdämmung, die der Isolierer einbaut, besonders sicher. Ein Vorteil bei der Montage: Teclit Hanger sind mit einer 2-in-1-Verbindungsmutter ausgestattet und können mit Zugstangen unterschiedlicher Größe kombiniert werden.

Ein Video rund um die Bestandteile und die Verarbeitung des Teclit Kältedämmsystems finden Sie auf unserer Anwendungsseite Kältedämmung.

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit hanger, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, rockwool 800, teclit ps cold, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit lm cold, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit hanger, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, rockwool 800, teclit ps cold, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit lm cold, installation, installing, reference, referenz, germany
kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit hanger, installation, installing, reference, referenz, germany

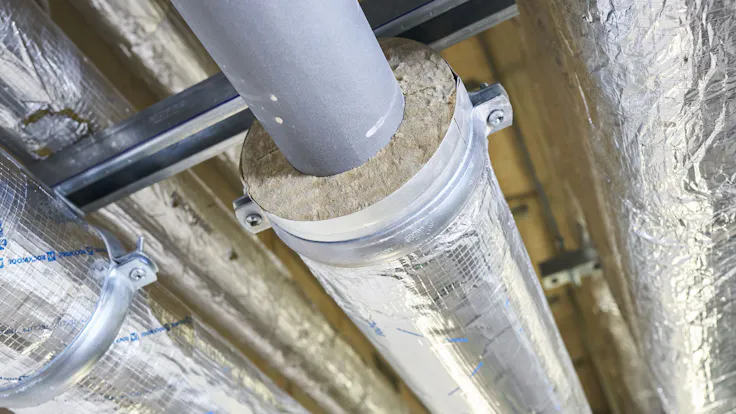

Die mit Steinwolle isolierten Teclit Hanger werden als Halterungssystem für kaltgehende Rohrleitungen eingesetzt und erleichtern den sicheren Anschluss der Leitungsdämmung.

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, rockwool 800, teclit ps cold, installation, installing, reference, referenz, germany

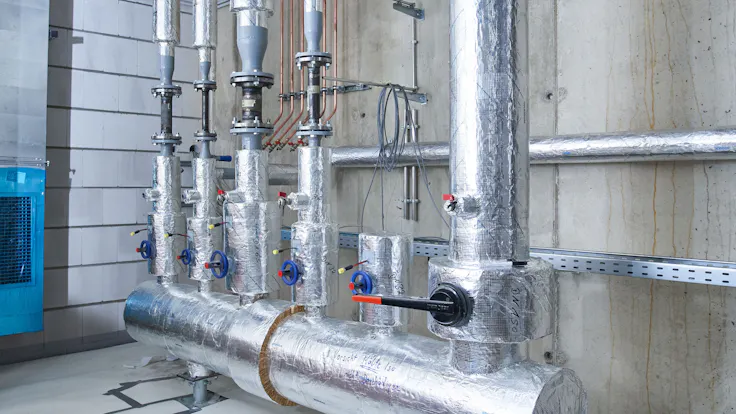

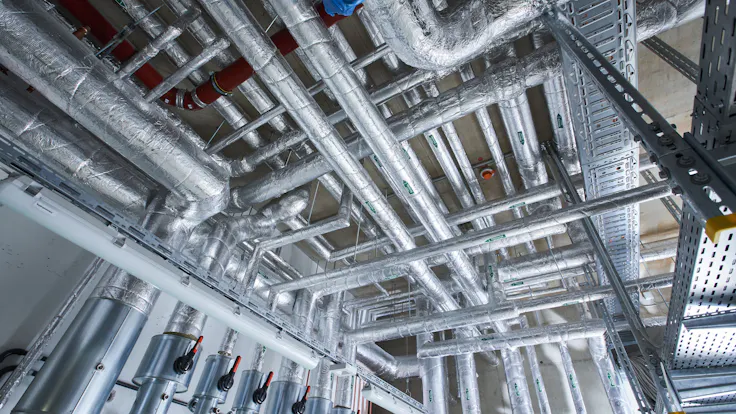

Insgesamt wurden etwa 4,5 km warmgehende Leitungen und über einen Kilometer kaltgehende Leitungen mit ROCKWOOL 800 bzw. Teclit PS Cold Rohrschalen isoliert.

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, teclit lm cold, installation, installing, reference, referenz, germany

Für die Dämmung der Armaturen kamen etwa 100 m² Teclit LM Cold zum Einsatz.

Abschluss ohne Beanstandung

In allen Projekten, in denen sein Unternehmen mit ROCKWOOL Systemen gearbeitet habe, sei die Abnahme der Isolierung ohne Beanstandung erfolgt, erinnert sich Dohlen. „Das ist für uns natürlich das Wichtigste“, unterstreicht der Unternehmer. „Die Stärken der Steinwolle sind für das Team während der Verarbeitung viel wert. Aber am Schluss arbeiten wir in einem sicherheitsrelevanten Gewerk, an dessen Arbeit hohe Ansprüche gestellt werden. Schön, wenn dann auch das Ergebnis unseres Einsatzes für gut befunden wird.“

kompetenzzentrum aachen, kmac, kompetenzzentrum für mobilität der fh aachen, competence center aachen, competence center for mobility in aachen, hvac insulation, pipe insulation, fire sealants, fire proof, thermal insulation, wärmedämmung, brandschutz, installation, installing, reference, referenz, germany

Das im September 2022 eröffnete Kompetenzzentrum für Mobilität (KMAC) gehört zur FH Aachen und wurde entworfen vom studioMDA, New York.
