Spændvidder
Ved underlag af trapezprofilerede stålplader skal sammenhængen mellem isoleringstykkelser, anlægsflade og fri spændvidde mellem bølgetoppene nøje vurderes..........

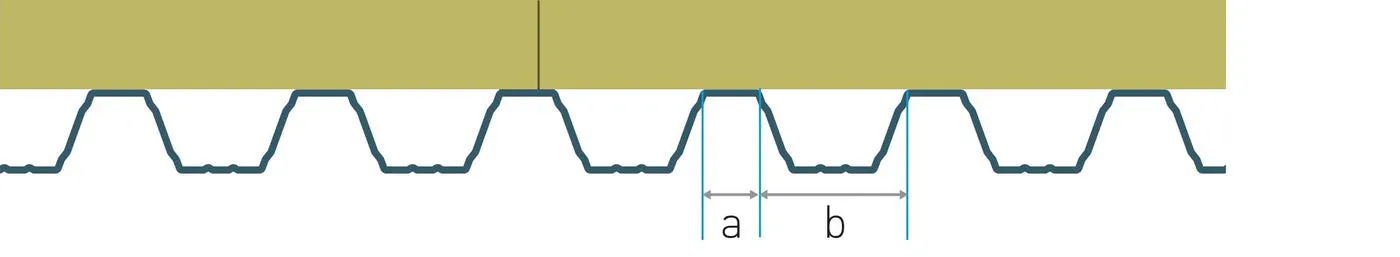

I skemaet er angivet et krav til anlægsflade samt maks. spændvidde mellem bølgetoppene, dels ved samlinger ved flyvestød og ved simpelt understøttet, dvs. samlinger over en bølgetop.
Maks. spændvidde i mm - Stålunderlag Energy (Samlet tykkelse ved flere lag)
| Isoleringstykkelse | Anlægsflade A | Flyvestød B | Simpelt understøttet |
| 50 | 35 | 80 | - |
| 60 | 35 | 80 | - |
| 70 | 35 | 90 | - |
| 100 | 35 | 180 | - |
| 120 | 35 | 200 | - |
| 135 | 35 | 250 | - |
| 160 | 35 | 270 | - |
| 180 | 35 | 300 | - |
| 240 | 35 | 350 | - |
| 300 | 35 | 400 | - |
| 360 | 35 | 400 | - |
Maks. spændvidde i mm - Kondensplade
| Isoleringstykkelse | Anlægsflade A | Flyvestød B | Simpelt understøttet |
| 45 | 35 | 155 | 170 |
Maks. spændvidde i mm - TF-Plade (Samlet tykkelse ved flere lag)
| Isoleringstykkelse | Anlægsflade A | Flyvestød B | Simpelt understøttet |
| 20 | 35 | 110 | 120 |
| 25 | 35 | 110 | 130 |
| 40 | 35 | 140 | 160 |
