VVS isolering: Regler og lovgivning

Regelgrundlaget

I forbindelse med isolering af varme rør er der fastlagt et lovgivningsmæssigt grundlag, som vores skemaer, vejledninger og anbefalinger i denne bog er baseret på.

I regelgrundlaget for isolering af rør henviser Bygningsreglementet til DS 452 ”Termisk Isolering af tekniske installationer”. Med denne henvisning ophøjes DS 452 til lovgivning.

DS 452 gælder tillige for proces- og industrianlæg og andre installationer, som ikke på samme måde er omfattet af Bygningsreglementet.

Lovgivning om energitab

Der stilles bl.a. krav om, at rør isoleres således:

  • at unødvendigt energitab undgås.
  • at varmeafgivelse fra installationer ikke forhindrer regulering af rumtemperaturen.

Lovgivning om fare, ulemper og skader

Desuden stilles der krav om:

  • at frysning af installationer forhindres.
  • at fare, ulemper og skader forhindres.

De vigtigste ændringer i DS 452, 3. udgave:

  • Varmetabet reduceres betydeligt
  • 6 isoleringsklasser mod tidligere 4 klasser
  • Fokus på rørbæringer og andre varmebroer

Lovgivning om brandsikring af ventilationsanlæg

Der skal ved projektering og udførelse af ventilationsanlæg træffes foranstaltninger for at mindske risiko for brands opståen og spredning via anlægget.

DS 428 ”Norm for brandtekniske foranstaltninger ved ventilationsanlæg”.

Lovgivning om gennemføringer af rør i brandklassificerede konstruktioner

Hvor rør føres gennem vægge eller dæk, skal der efterfølgende foretages en effektiv tætning, således at ild, røg, gasser, fugt, lugt og støj ikke breder sig fra rum til rum.

Bygningsreglementet stiller stærke krav. Læs mere via knapperne her:

Læs om det godkendte CONLIT Brandlukningssystem Læs om det brandsikring af rørgennemføringer

Gældende standard - DS 452, 3. udgave

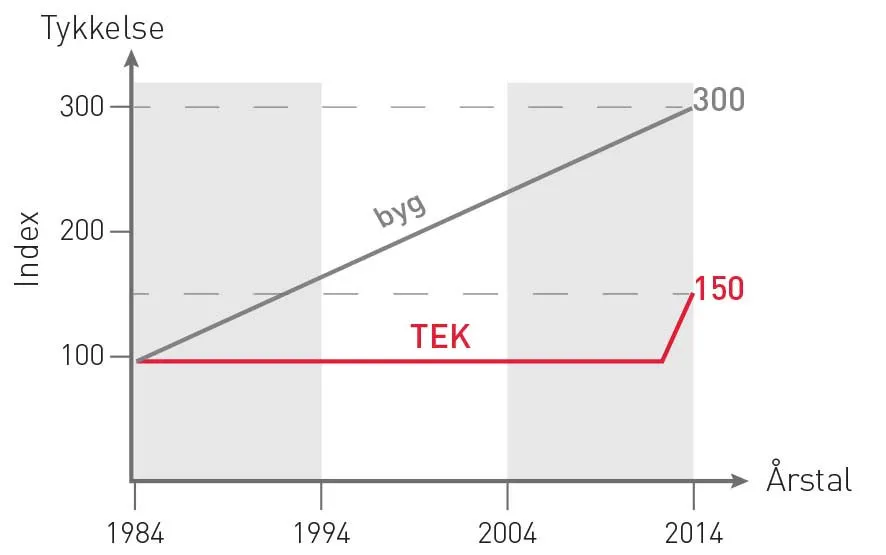

Udviklingen af isoleringstykkelser på bygningsisolering er gennem de sidste 30 år steget i takt med udgivelsen af nye bygningsreglementer. Dette er absolut ikke tilfældet på tekniske installationer. Den oprindelige udgave af DS 452 udkom i 1984. Siden 1984 har isoleringstykkelserne på tekniske installationer ikke været ændret.

ROCKTEC beregningerne tager udgangspunkt i isolerede bæringer og ikke isolerede bæringer.

Det er god økonomi at øge isoleringstykkelserne på tekniske installationer

DS 452, 3. udgave angiver de maksimale energitab, der kan tillades fra sædvanlige bygningsinstallationer, f.eks. varme-, ventilation-, og brugsvandsanlæg samt proces-, forsynings- og industrianlæg. Disse øgede isoleringskrav giver over installationens levetid en bedre totaløkonomi.

Skærpede energikrav

For at imødekomme de nu skærpede krav i Bygningsreglementet er forudsætningen for opvarmede rum ændret. Rum betegnes nu som opvarmet, når temperaturen er 5° C eller derover.

Isoleringens pladsbehov

Med de øgede energikrav/isoleringstykkelser er det nødvendigt at tænke pladskrav i højere grad end tidligere. Isoleringsarbejdet skal stadig kunne udføres på rimelig og uhindret måde.

DS 1102 beskriver de pladsbehov, der er nødvendige for normal montage af isolerede rør.

DS 1123 beskriver de tilsvarende pladsbehov for isolerede ventilationskanaler.

Bæringer og varmebroer

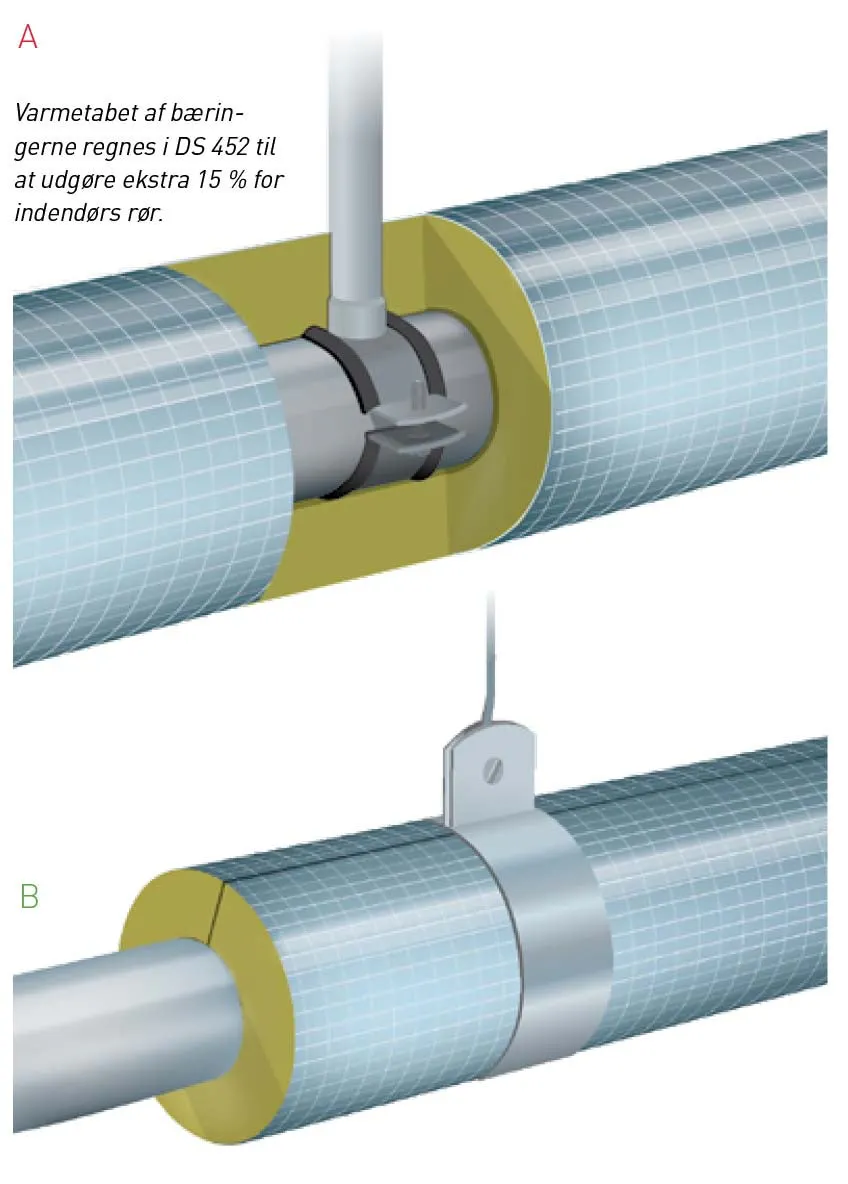

Hvor varmebroer, f.eks. afstandsjern, bæringer og andre metaldele, gennembryder isoleringslaget (A), indregnes det deraf følgende varmetab i installationens U-værdi. Ligger bæringerne af røret uden på isoleringen (B), medregnes varmetabet via bæringen ikke. Læs afsnittet "isolerede og uisolerede bæringer" og skemaer i afsnittet "Hvilken isoleringsklasse iht. DS 452?".



Se ROCKTEC beregneren her

Pladskrav

Rør

Det er vigtigt, at der altid tages hensyn til isoleringstykkelsen, når røret monteres, ikke mindst på grund af de øgede isoleringstykkelser.

Det siger reglerne

I DS 1102 ”Pladsbehov for montage af rørledninger” udtrykkes, at der skal tages hensyn til det pladsbehov, der er ved normal montage af rør til brugsvand, centralvarme og afløb.

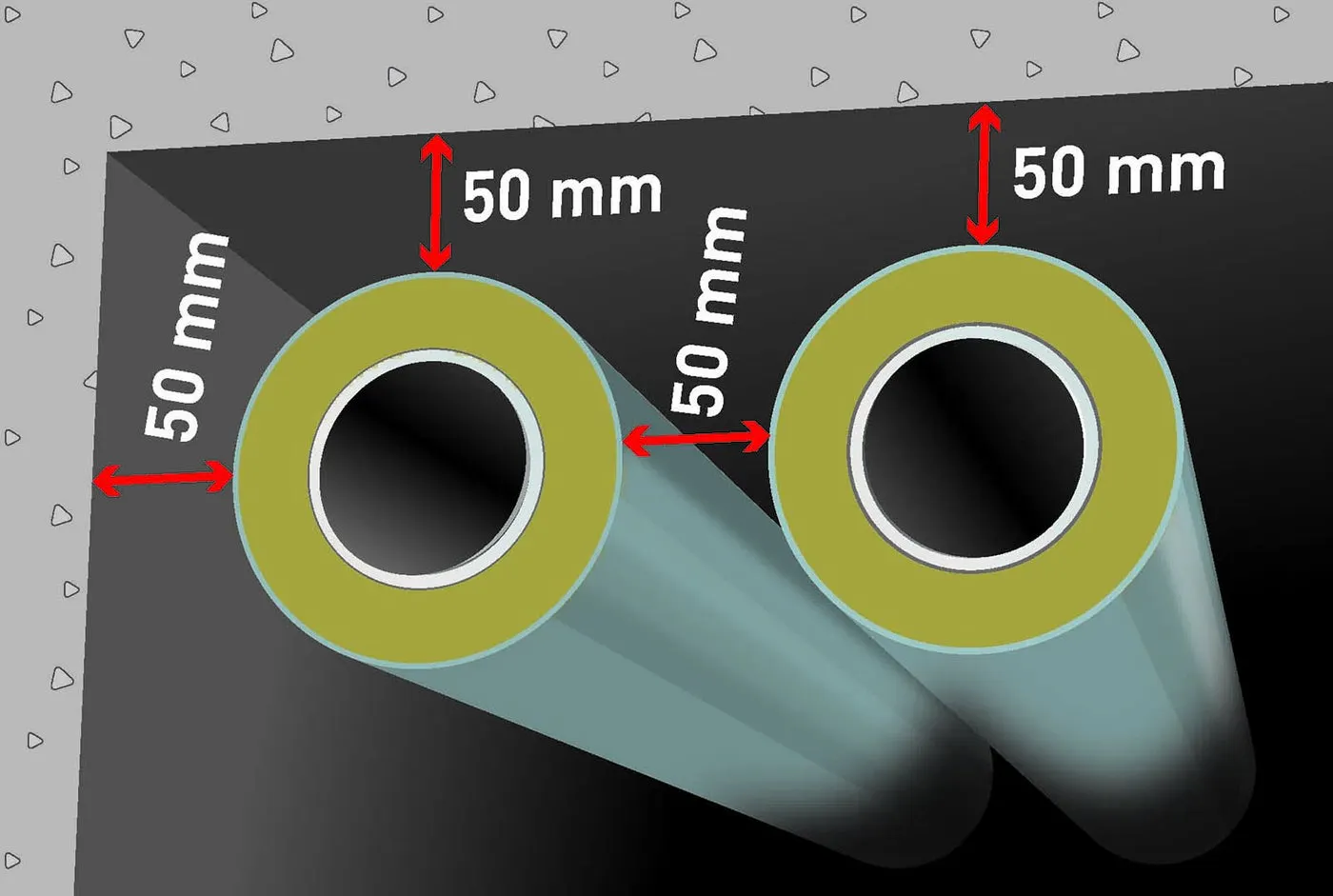

Rør, der isoleres efter monteringen, skal have 50 mm fri plads uden om isoleringen. Det er derfor nødvendigt, at den, som hænger rørene op, har kendskab til tykkelsen af den isolering, som senere vil blive monteret.

Kanaler

Det er vigtigt, at der altid tages hensyn til isoleringstykkelsen, når kanalen monteres, ikke mindst på grund af de øgede isoleringstykkelser.

Det siger reglerne

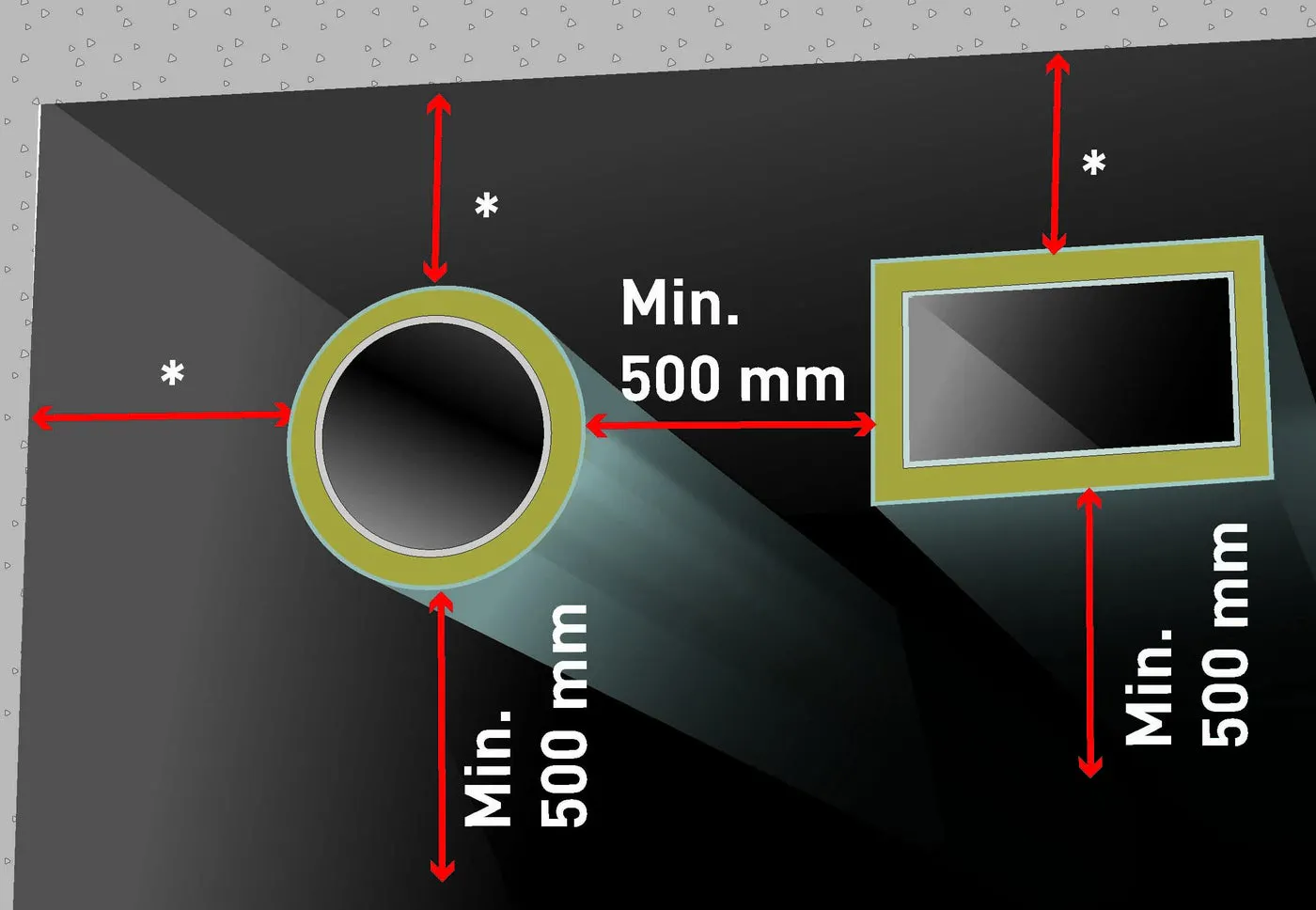

DS 1123 ”ventilationskanaler – beregning af pladsbehov" udtrykkes, at der skal tages hensyn til pladsbehov ved normal montage af ventilationskanaler.

Der kan ikke som ved rørledninger angives en kort beskrivelse på en fast afstand. Der skal dog som hovedregel være mindst 500 mm afstand i 2 retninger til faste instalationer såsom vægge eller andre ventilationskanaler. Afstanden til loft og væg afhænger af kanalens dimmensioner samt isoleringstykkelsen og typen af isoleringsmateriale.

* Afhængig af kanalens dimensioner samt isoleringstype og -tykkelse.
