Hvilken isoleringsklasse iht. DS 452?

Isoleringsklasser

DS 452, 3. udgave, ”Termisk isolering af tekniske installationer”, udstikker regler for tekniske installationers varmetab. Ved ”tekniske installationer” forstås rør og alle andre varme eller kolde installationsdele:

Varmeanlæg
Varmtvandsinstallationer
Koldtvandsinstallationer
Ventilationsanlæg
Solvarmeanlæg
Jordvarme- og andre varmepumpeanlæg
Køleanlæg til komfort-rumkøling
Køleanlæg til serverrum
Køle- og fryserum
Kølefrysemøbler
Tagnedløb (koldt tagvand)

De mange forskellige dele, som indgår i disse højst forskellige anlæg, skal alle isoleres – ofte på forskellige måder. Det er installationsdelens temperatur, drifttid og facon, som er afgørende for valg af produkt og isoleringstykkelse. Afhængigt af disse forhold placerer DS 452 disse forskellige dele/komponenter i 6 ”Isoleringsklasser”.

I skemaet på næste side (uddrag af DS 452) fremgår det, i hvilken isoleringsklasse de forskellige installationer placeres. Med udgangspunkt i ”Krævet isoleringsklasse” kan korrekt isoleringstykkelse herefter findes enten i tabellerne i afsnittene om isoleringsklasse 1-6 eller ved brug af beregningsprogrammet ROCKTEC.

ROCKTEC beregningsprogram

Ved rørinstallationer skal opmærksomheden specielt henledes på ”rørbæringer”, som medfører betydeligt varmetab. Dette ekstra varmetab skal medregnes, når isoleringstykkelser beregnes. Se mere om bæringer i næste afsnit "Isolerede og uisolerede bæringer".

Installationsdel	≤ 5° C¹⁾	>5° C²⁾
Opvarmningsanlæg
Koblingsledninger i samme rum som varmegiver	-	Kl. 0
Koblingsledninger i andre rum end varmegiver samt alle koblingsledninger nedlagt eller indstøbt i gulve, vægge eller lofter	Kl. 6	Kl. 2
Fordelingsledninger, varmevekslere, -beholdere og installationsdele:
Kun varme i opvarmningssæson med θ ≤ 45° C	Kl. 6	Kl. 3
Kun varme i opvarmningssæson, regulering af fremløbstemperatur	Kl. 6	Kl. 3
Andre tilfælde herunder fjernvarme indenfor bygningen og fordelingsledninger mellem bygninger	Kl. 6	Kl. 4
Varmt brugsvand
Koblingsledninger i samme rum som tapsted	-	Kl. 0
Koblingsledninger i andre rum end tapsted	-	Kl. 4
Fordelings- og cirkulationsledninger	Kl. 6	Kl. 4
Vekslere og varmtvandsbeholdere samt vandvarmere	Kl. 6	Kl. 5
Ventilationsanlæg
Tilslutningskanaler, der er placeret i de rum, de betjener	-	Kl. 0
Fraluftskanaler og tilluftskanaler på anlæg med varmegenvinding	Kl. 3	Kl. 0
Tilluftskanaler på anlæg uden mekanisk køling med dimensionerende lufttemperatur mellem 15° C og 23° C	Kl. 3	Kl. 0
Tilluftskanaler på anlæg med mekanisk køling med dimensionerende lufttemperatur mellem 15° C og 23° C	Kl. 3	Kl. 1
Tilluftskanaler på anlæg med dimensionerende lufttemperatur under 15° C	Kl. 3	Kl. 3
Tilluftskanaler i luftvarmeanlæg med lufttemperatur over 23° C	Kl. 4	Kl. 2
Ventilationskanaler i udsugningsanlæg uden varmegenvinding og til naturligt aftræk	Kl. 0³⁾	Kl. 0
Ventilationskanaler til udeluftindtag (før evt. varmegenvinding) og til afkast til det fri efter varmegenvinding	Kl. 0^{3) 5)}	Kl. 3³⁾
Ventilationsaggregater	W/m²K	W/m²K
Indtil 31. december 2015	≤ 1,4	≤ 1,4
Fra 01. januar 2013	≤ 1,0	≤ 1,4

Installationsdel	≤ 5° C¹⁾	>5° C²⁾
Solvarmeanlæg
Rørføring mv. til solfangere	Kl. 4	Kl. 4
Beholdere	Kl. 6	Kl. 5
Koldt brugsvand
Rør og beholdere	Se DS 439	Kl. 2
Rør mv. med eltracing. θ >0° C	Kl. 2	-
Luft-vand og luft/luft varmepumper
Varme forbindelsesrør til udedel	Kl. 6	Kl. 5
Kolde forbindelsesrør til udedel	Kl. 0³⁾	Kl. 4³⁾
Jordvarme (væske til vand varmepumper)
Jordslanger mv.	I jord⁴⁾	Kl. 4³⁾
Køling kontorer, o. lign.
Rør og beholdere til kølebafler og kølelofter, samt rør til køleunits. 15 °C ≤ θ	Kl. 2	Kl. 2
Rør og beholdere til køleflader for ventilationsluft og fancoils samt rør til køleunits. 0 °C ≤ θ < 15 °C	Kl. 2³⁾	Kl. 2³⁾
Serverrum
Rør og beholdere til køleflader for ventilationsluft og fancoils samt rør til køleunits. 0 °C < θ < 15 °C	Kl. 4³⁾	Kl. 4³⁾
Køle- og frysemøbler samt køle- og fryserum
Rør og beholdere til køle- og frysemøbler samt til køle- og fryserum. θ ≤ 0 °C	-	Kl. 5³⁾
Tagnedløb
Indvendige tagnedløb	-	Kl. 3³⁾

Omfatter placeringer ude, i jord, i uopvarmet rum uden for klimaskærm og i rum opvarmet til højest 5° C.
Opvarmet rum (>5° C) eller uopvarmet rum inden for klimaskærm
Kondensisoleres efter forholdene
Se Miljøministeriets BEK nr. 1019
Ventilationskanaler til udeluftindtag placeret i tagrum isoleres til klasse 2 for at undgå utilsigtet opvarmning af ventilationsluft.

Isolerede og uisolerede bæringer - Varmetab via rørbæringer

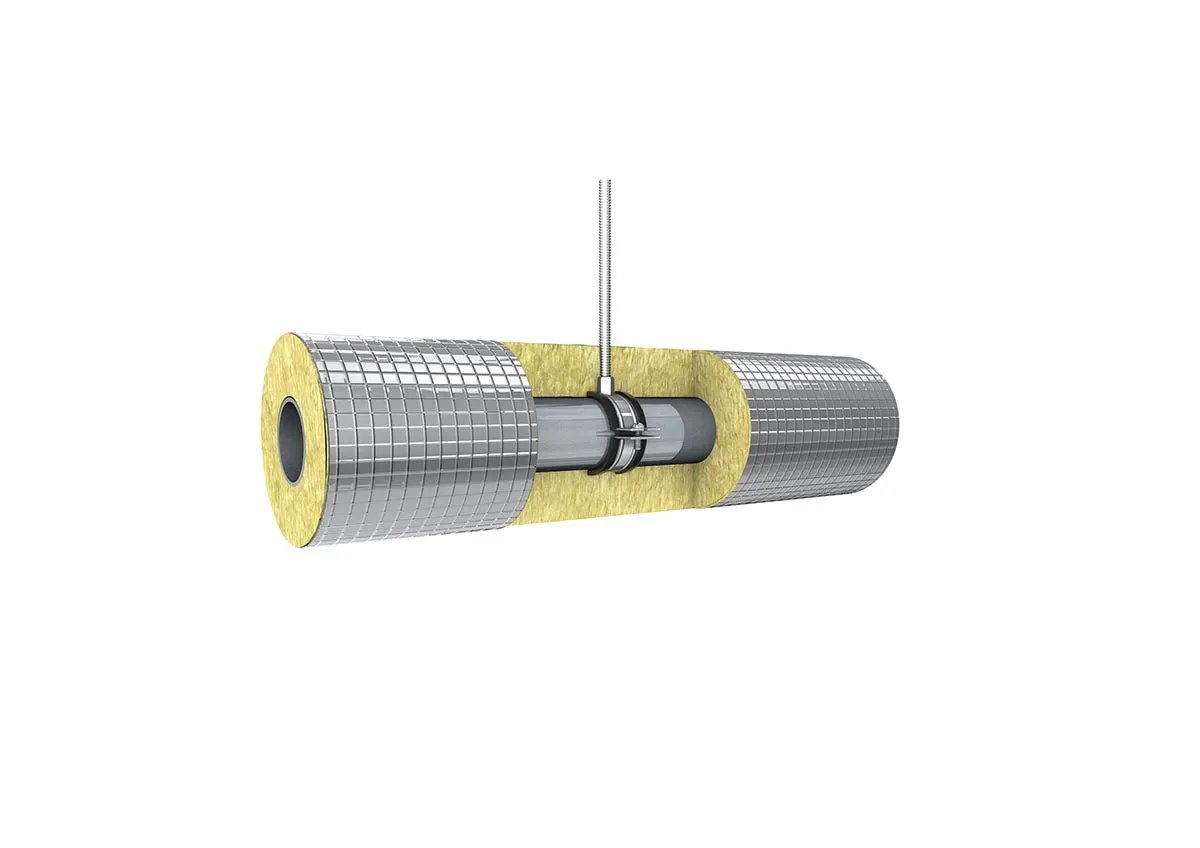

Uisolerede rørbæringer

Bæringer, som griber direkte om røret, evt. med gummiindlæg, medfører 15 % større varmetab fra anlægget set i forhold til moderne bæringer, der er isolerede eller som griber uden på rørets isolering. Varmetabet, der tidligere er blevet set bort fra, skyldes varmeafgivelse fra metalophængsstangen til den omgivende luft, samt til væg og loft. Dette ekstra varmetab skal opvejes ved ekstra isoleringstykkelse på hele anlægget.

Se tabeller i afsnittene "isoleringsklasse 1-6" eller brug beregningsprogrammet ROCKTEC.

ROCKTEC beregningsprogram

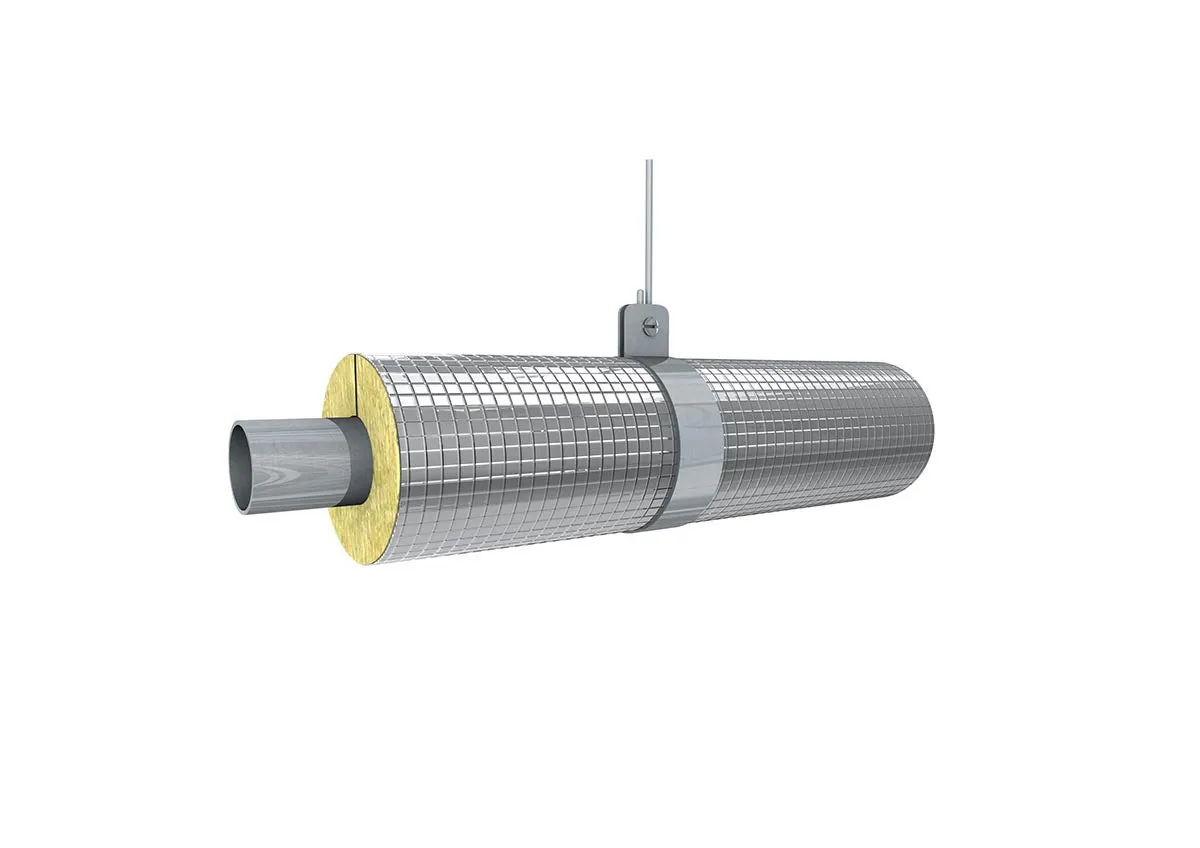

Isolerede rørbæringer

Rørbæringer, som er isolerede således, at ingen metaldele bryder gennem isoleringslaget, medfører intet ekstra varmetab. Rørets isolering kan derfor udføres tyndere og billigere, end hvis traditionelle rørbæringer blev anvendt.

Isoleringsarbejdet kan udføres hurtigere
Behovet for plads til rørene mindskes

Bæringer med metaldele, der gennembryder isoleringen, giver 15 % større varmetab. Dette varmetab svarer til en øget isoleringstykkelse på ca. 30 %.

Denne forøgelse kan undgås, hvis der benyttes isolerede bæringer.

Isoleringstabel klasse 1

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 1

Isolerede bæringer med fuld isoleringstykkelse

Rørdiameter 15 til 54 mm, klasse 1

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 18 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 22 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 28 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 35 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	30
Rørdiameter 42 mm
Universal rørskål	20	20	20	20	20	20	20	20	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	30	30	30
Rørdiameter 48 mm
Universal rørskål	20	20	20	20	20	20	20	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	30	30	30	30
Rørdiameter 54 mm
Universal rørskål	20	20	20	20	20	20	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	30	30	30	30	30

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 1

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	20	20	20	20	20	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 70 mm
Universal rørskål	30	30	30	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	30	30	30	30	30	30	30
Rørdiameter 76 mm
Universal rørskål	30	30	30	30	30	30	30	30	30	30
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	20	20	30	30	30	30	30	30	30	30
Rørdiameter 89 mm
Universal rørskål	30	30	30	30	30	30	30	30	30	30
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	20	30	30	30	30	30	30	30	30	40
Rørdiameter 102 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	20	30	30	30	30	30	30	30	40	40
Rørdiameter 108 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	20	30	30	30	30	30	30	30	40	40
Rørdiameter 114 mm
Universal rørskål	30	30	30	30	30	30	30	30	30	40
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	30	30	40	40
Rørdiameter 133 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	30	40	40	40
Rørdiameter 140 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	30	40	40	40

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm + PL.fl., klasse 1

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	30	40	40	40
Rørdiameter 169 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	40	40	40	40
Rørdiameter 194 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	40	40	40	40
Rørdiameter 219 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	40	40	40	40
Rørdiameter 245 mm
Rørskål 800	40	40	40	40	40	40	40	40	40	40
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 273 mm
Rørskål 800	40	40	40	40	40	40	40	40	40	40
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 324 mm
Rørskål 800	50	50	50	50	50	50	50	50	50	50
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 356 mm
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Pl. Fl.
Lamelmåtte	30	30	30	30	40	40	40	40	40	40
I-50	20	30	30	30	30	30	40	40	40	40
I-80	20	30	30	30	30	30	30	40	40	40

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 1

Bæringer, hvor metaldele gennembryder isoleringslaget

Rørdiameter 15 til 54 mm, klasse 1

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 18 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 22 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	30
Rørdiameter 28 mm
Universal rørskål	20	20	20	20	20	20	20	20	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	30	30	30	30
Rørdiameter 35 mm
Universal rørskål	20	20	20	20	20	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 42 mm
Universal rørskål	20	20	20	20	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	30	30	30	30	30	30	30	40
Rørdiameter 48 mm
Universal rørskål	20	20	20	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	30	30
Lamelmåtte	20	30	30	30	30	30	30	30	40	40
Rørdiameter 54 mm
Universal rørskål	20	20	30	30	30	30	30	30	30	40
Rørskål 800	20	20	20	20	20	20	20	30	30	30
Lamelmåtte	20	30	30	30	30	30	30	40	40	40

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 1

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	20	30	30	30	30	30	30	30	40	40
Rørskål 800	20	20	20	20	20	20	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	30	40	40	40
Rørdiameter 70 mm
Universal rørskål	30	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	40	40	40	40
Rørdiameter 76 mm
Universal rørskål	30	30	30	30	30	30	30	40	40	40
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 89 mm
Universal rørskål	30	30	30	30	30	30	40	40	40	40
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	40	40	40	40	40	40
Rørdiameter 102 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	40	40	40
Rørdiameter 108 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	40	40	50
Rørdiameter 114 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	40
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	40	40	50
Rørdiameter 133 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	40	40	50
Rørdiameter 140 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	40	40	50

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm, klasse 1

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	40	50	50
Rørdiameter 169 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	40
Lamelmåtte	30	30	40	40	40	40	40	40	50	50
Rørdiameter 194 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	40
Lamelmåtte	30	40	40	40	40	40	40	40	50	50
Rørdiameter 219 mm
Rørskål 800	30	30	30	30	30	30	30	30	40	40
Lamelmåtte	30	40	40	40	40	40	40	40	50	50
Rørdiameter 245 mm
Rørskål 800	40	40	40	40	40	40	40	40	40	40
Lamelmåtte	30	40	40	40	40	40	40	50	50	50
Rørdiameter 273 mm
Rørskål 800	40	40	40	40	40	40	40	40	40	40
Lamelmåtte	30	40	40	40	40	40	40	50	50	50
Rørdiameter 324 mm
Rørskål 800	50	50	50	50	50	50	50	50	50	50
Lamelmåtte	30	40	40	40	40	40	40	50	50	50
Rørdiameter 356 mm
Lamelmåtte	30	40	40	40	40	40	40	50	50	50

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Isoleringstabel klasse 2

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 2

Isolerede bæringer med fuld isoleringstykkelse

Rørdiameter 15 til 54 mm, klasse 2

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 18 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	20
Rørdiameter 22 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	30
Rørdiameter 28 mm
Universal rørskål	20	20	20	20	20	20	20	20	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	30	30	30	30
Rørdiameter 35 mm
Universal rørskål	20	20	20	20	20	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 42 mm
Universal rørskål	20	20	20	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	30	30	30	30	30	30	30	40
Rørdiameter 48 mm
Universal rørskål	20	20	20	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	30	30	30	30	30	30	30	40
Rørdiameter 54 mm
Universal rørskål	20	30	30	30	30	30	30	30	40	40
Rørskål 800	20	20	20	20	20	20	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	30	40	40	40

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 2

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	20	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	20	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	40	40	40	40
Rørdiameter 70 mm
Universal rørskål	30	30	30	30	30	30	40	40	40	40
Rørskål 800	20	20	20	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 76 mm
Universal rørskål	30	30	30	30	30	30	40	40	40	40
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	40	40	40	40	40	40
Rørdiameter 89 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	40
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	40	40	50
Rørdiameter 102 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	40	50	50
Rørdiameter 108 mm
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	40	50	50
Rørdiameter 114 mm
Universal rørskål	30	30	30	40	40	40	40	40	40	-
Rørskål 800	30	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	40	50	50
Rørdiameter 133 mm
Rørskål 800	30	30	30	30	30	30	30	30	40	40
Lamelmåtte	30	40	40	40	40	40	40	50	50	50
Rørdiameter 140 mm
Rørskål 800	30	30	30	30	30	30	30	30	40	40
Lamelmåtte	30	40	40	40	40	40	40	50	50	50

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm + Pl. fl., klasse 2

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	30	30	30	30	30	30	30	40	40	40
Lamelmåtte	40	40	40	40	40	40	50	50	50	50
Rørdiameter 169 mm
Rørskål 800	30	30	30	30	30	30	30	40	40	40
Lamelmåtte	40	40	40	40	40	40	50	50	50	50
Rørdiameter 194 mm
Rørskål 800	30	30	30	30	30	30	40	40	40	40
Lamelmåtte	40	40	40	40	40	40	50	50	50	50
Rørdiameter 219 mm
Rørskål 800	30	30	30	30	30	40	40	40	40	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 245 mm
Rørskål 800	40	40	40	40	40	40	40	40	40	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 273 mm
Rørskål 800	40	40	40	40	40	40	40	40	40	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 324 mm
Rørskål 800	50	50	50	50	50	50	50	50	50	50
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 356 mm
Lamelmåtte	40	40	40	40	50	50	50	50	50	50
Pl. Fl.
Lamelmåtte	40	40	50	50	50	50	50	50	60	60
I-50	30	40	40	40	50	50	50	50	50	50
I-80	30	40	40	40	40	50	50	50	50	50

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 2

Bæringer, hvor metaldele gennembryder isoleringslaget

Rørdiameter 15 til 54 mm, klasse 2

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	30
Rørdiameter 18 mm
Universal rørskål	20	20	20	20	20	20	20	20	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	30	30	30
Rørdiameter 22 mm
Universal rørskål	20	20	20	20	20	20	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 28 mm
Universal rørskål	20	20	20	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	30	30	30	30	30	30	40	40
Rørdiameter 35 mm
Universal rørskål	20	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	20	20	30	30	30	30
Lamelmåtte	30	30	30	30	30	30	40	40	40	40
Rørdiameter 42 mm
Universal rørskål	30	30	30	30	30	30	40	40	40	40
Rørskål 800	20	20	20	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	30	40	40	40	40	40	50
Rørdiameter 48 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	40
Rørskål 800	20	20	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	40	50	50
Rørdiameter 54 mm
Universal rørskål	30	30	30	40	40	40	40	40	40	50
Rørskål 800	20	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	50	50	50

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 2

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	30	30	30	40	40	40	40	40	50	50
Rørskål 800	30	30	30	30	30	30	30	30	30	40
Lamelmåtte	30	40	40	40	40	40	50	50	50	50
Rørdiameter 70 mm
Universal rørskål	30	30	40	40	40	40	40	50	50	50
Rørskål 800	30	30	30	30	30	30	30	40	40	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 76 mm
Universal rørskål	30	40	40	40	40	40	40	50	50	50
Rørskål 800	30	30	30	30	30	30	30	40	40	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 89 mm
Universal rørskål	40	40	40	40	40	40	50	50	50	50
Rørskål 800	30	30	30	30	30	40	40	40	40	40
Lamelmåtte	40	40	40	40	50	50	50	50	50	60
Rørdiameter 102 mm
Rørskål 800	30	30	30	30	40	40	40	40	40	40
Lamelmåtte	40	40	40	50	50	50	50	50	60	60
Rørdiameter 108 mm
Rørskål 800	30	30	30	40	40	40	40	40	40	40
Lamelmåtte	40	40	40	50	50	50	50	50	60	60
Rørdiameter 114 mm
Universal rørskål	40	40	40	40	-	-	-	-	-	-
Rørskål 800	30	30	30	40	40	40	40	40	40	40
Lamelmåtte	40	40	40	50	50	50	50	50	60	60
Rørdiameter 133 mm
Rørskål 800	30	30	40	40	40	40	40	40	40	40
Lamelmåtte	40	40	50	50	50	50	50	60	60	60
Rørdiameter 140 mm
Rørskål 800	30	30	40	40	40	40	40	40	40	40
Lamelmåtte	40	40	50	50	50	50	50	60	60	60

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm, klasse 2

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	30	40	40	40	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 169 mm
Rørskål 800	30	40	40	40	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 194 mm
Rørskål 800	30	40	40	40	40	40	40	40	40	50
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 219 mm
Rørskål 800	40	40	40	40	40	40	40	40	50	50
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 245 mm
Rørskål 800	40	40	40	40	40	40	40	40	50	50
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 273 mm
Rørskål 800	40	40	40	40	40	40	40	40	50	50
Lamelmåtte	50	50	50	50	50	60	60	60	60	60
Rørdiameter 324 mm
Rørskål 800	50	50	50	50	50	50	50	50	50	50
Lamelmåtte	50	50	50	50	50	60	60	60	60	60
Rørdiameter 356 mm
Lamelmåtte	50	50	50	50	50	60	60	60	60	60

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Isoleringstabel klasse 3

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 3

Isolerede bæringer med fuld isoleringstykkelse

Rørdiameter 15 til 54 mm, klasse 3

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	20
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	20	20	30
Rørdiameter 18 mm
Universal rørskål	20	20	20	20	20	20	20	20	20	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	20	20	20	30	30	30
Rørdiameter 22 mm
Universal rørskål	20	20	20	20	20	20	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 28 mm
Universal rørskål	20	20	20	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	30
Lamelmåtte	20	30	30	30	30	30	30	30	40	40
Rørdiameter 35 mm
Universal rørskål	20	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	20	30	30	30	30	30
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 42 mm
Universal rørskål	30	30	30	30	30	40	40	40	40	40
Rørskål 800	20	20	20	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	40	40	50
Rørdiameter 48 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	50
Rørskål 800	20	30	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	50	50	50
Rørdiameter 54 mm
Universal rørskål	30	30	40	40	40	40	40	40	50	50
Rørskål 800	30	30	30	30	30	30	30	30	30	40
Lamelmåtte	30	40	40	40	40	40	50	50	50	50

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 3

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	30	30	40	40	40	40	40	50	50	50
Rørskål 800	30	30	30	30	30	30	30	30	40	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	50
Rørdiameter 70 mm
Universal rørskål	30	40	40	40	40	40	50	50	50	50
Rørskål 800	30	30	30	30	30	30	40	40	40	40
Lamelmåtte	40	40	40	40	50	50	50	50	50	60
Rørdiameter 76 mm
Universal rørskål	40	40	40	40	40	50	50	50	50	50
Rørskål 800	30	30	30	30	30	40	40	40	40	40
Lamelmåtte	40	40	40	50	50	50	50	50	60	60
Rørdiameter 89 mm
Universal rørskål	40	40	40	40	50	50	50	50	50	60
Rørskål 800	30	30	30	40	40	40	40	40	40	40
Lamelmåtte	40	40	50	50	50	50	50	60	60	60
Rørdiameter 102 mm
Rørskål 800	30	30	40	40	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 108 mm
Rørskål 800	30	40	40	40	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	50	60	60	60	60
Rørdiameter 114 mm
Universal rørskål	40	40	-	-	-	-	-	-	-	-
Rørskål 800	30	40	40	40	40	40	40	40	40	50
Lamelmåtte	40	50	50	50	50	60	60	60	60	60
Rørdiameter 133 mm
Rørskål 800	40	40	40	40	40	40	40	40	50	50
Lamelmåtte	50	50	50	50	50	60	60	60	60	70
Rørdiameter 140 mm
Rørskål 800	40	40	40	40	40	40	40	50	50	50
Lamelmåtte	50	50	50	50	60	60	60	60	60	70

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm + Pl. fl., klasse 3

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	40	40	40	40	40	40	50	50	50	50
Lamelmåtte	50	50	50	50	60	60	60	60	70	70
Rørdiameter 169 mm
Rørskål 800	40	40	40	40	40	40	50	50	50	50
Lamelmåtte	50	50	50	50	60	60	60	60	70	70
Rørdiameter 194 mm
Rørskål 800	40	40	40	40	40	50	50	50	50	50
Lamelmåtte	50	50	50	60	60	60	60	60	70	70
Rørdiameter 219 mm
Rørskål 800	40	40	40	40	40	50	50	50	50	50
Lamelmåtte	40	50	50	60	60	60	60	70	70	70
Rørdiameter 245 mm
Rørskål 800	40	40	40	40	50	50	50	50	50	50
Lamelmåtte	50	50	50	60	60	60	60	70	70	70
Rørdiameter 273 mm
Rørskål 800	40	40	40	40	50	50	50	50	50	50
Lamelmåtte	50	50	60	60	60	60	60	70	70	70
Rørdiameter 324 mm
Rørskål 800	50	50	50	50	50	50	50	50	50	50
Lamelmåtte	50	50	60	60	60	60	60	70	70	70
Rørdiameter 356 mm
Lamelmåtte	50	50	60	60	60	60	60	70	70	70
Pl. Fl.
Lamelmåtte	50	60	60	60	70	70	70	70	70	80
I-50	50	50	50	60	60	60	70	70	70	70
I-80	50	50	50	60	60	60	60	60	70	70

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 3

Bæringer, hvor metaldele gennembryder isoleringslaget

Rørdiameter 15 til 54 mm, klasse 3

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 18 mm
Universal rørskål	20	20	20	20	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	30	30	30	30	30	30	40	40
Rørdiameter 22 mm
Universal rørskål	20	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	20	20	20	30	30	30
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 28 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	50
Rørskål 800	20	20	20	30	30	30	30	30	30	30
Lamelmåtte	30	30	30	40	40	40	40	50	50	50
Rørdiameter 35 mm
Universal rørskål	30	30	40	40	40	40	40	50	50	50
Rørskål 800	30	30	30	30	30	30	30	30	30	40
Lamelmåtte	40	40	40	40	40	50	50	50	50	60
Rørdiameter 42 mm
Universal rørskål	40	40	40	40	40	50	50	50	50	60
Rørskål 800	30	30	30	30	30	30	40	40	40	40
Lamelmåtte	40	40	40	50	50	50	50	60	60	60
Rørdiameter 48 mm
Universal rørskål	40	40	40	40	50	50	50	50	60	60
Rørskål 800	30	30	30	30	40	40	40	40	40	40
Lamelmåtte	40	40	50	50	50	50	60	60	60	60
Rørdiameter 54 mm
Universal rørskål	40	40	40	50	50	50	50	60	60	60
Rørskål 800	30	30	30	40	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	60	60	60	60	70

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 3

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	40	40	50	50	50	50	60	60	60	60
Rørskål 800	30	40	40	40	40	40	40	40	40	50
Lamelmåtte	50	50	50	50	60	60	60	60	70	70
Rørdiameter 70 mm
Universal rørskål	40	50	50	50	50	60	60	60	60	-
Rørskål 800	40	40	40	40	40	40	40	50	50	50
Lamelmåtte	50	50	50	60	60	60	60	70	70	70
Rørdiameter 76 mm
Universal rørskål	50	50	50	50	50	60	60	60	-	-
Rørskål 800	40	40	40	40	40	40	50	50	50	50
Lamelmåtte	50	50	50	60	60	60	60	70	70	70
Rørdiameter 89 mm
Universal rørskål	50	50	50	50	60	60	60	-	-	-
Rørskål 800	40	40	40	40	40	50	50	50	50	50
Lamelmåtte	50	50	60	60	60	60	70	70	70	80
Rørdiameter 102 mm
Rørskål 800	40	40	40	50	50	50	50	50	50	50
Lamelmåtte	50	60	60	60	60	70	70	70	80	80
Rørdiameter 108 mm
Rørskål 800	40	40	40	50	50	50	50	50	50	50
Lamelmåtte	50	60	60	60	60	70	70	70	80	80
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	40	40	50	50	50	50	50	50	50	60
Lamelmåtte	60	60	60	60	70	70	70	70	80	80
Rørdiameter 133 mm
Rørskål 800	40	50	50	50	50	50	50	50	60	60
Lamelmåtte	60	60	60	60	70	70	70	80	80	80
Rørdiameter 140 mm
Rørskål 800	40	50	50	50	50	50	50	50	60	60
Lamelmåtte	60	60	60	70	70	70	70	80	80	80

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm, klasse 3

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	40	50	50	50	50	50	50	60	60	60
Lamelmåtte	60	60	60	70	70	70	70	80	80	80
Rørdiameter 169 mm
Rørskål 800	50	50	50	50	50	50	50	60	60	60
Lamelmåtte	60	60	60	70	70	70	70	80	80	80
Rørdiameter 194 mm
Rørskål 800	50	50	50	50	50	50	60	60	60	60
Lamelmåtte	60	60	70	70	70	70	80	80	80	80
Rørdiameter 219 mm
Rørskål 800	50	50	50	50	50	60	60	60	60	60
Lamelmåtte	60	60	70	70	70	70	80	80	80	90
Rørdiameter 245 mm
Rørskål 800	50	50	50	50	50	60	60	60	60	60
Lamelmåtte	60	60	70	70	70	70	80	80	80	90
Rørdiameter 273 mm
Rørskål 800	50	50	50	50	50	60	60	60	60	60
Lamelmåtte	60	60	70	70	70	70	80	80	80	90
Rørdiameter 324 mm
Rørskål 800	50	50	50	50	60	60	60	60	60	60
Lamelmåtte	60	60	70	70	70	70	80	80	80	90
Rørdiameter 356 mm
Lamelmåtte	60	70	70	70	70	80	80	80	80	90

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Isoleringstabel klasse 4

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 4

Isolerede bæringer med fuld isoleringstykkelse

Rørdiameter 15 til 54 mm, klasse 4

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	20	20	20	20	20	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	20	20	30	30	30	30	30	30
Rørdiameter 18 mm
Universal rørskål	20	20	20	30	30	30	30	30	30	30
Rørskål 800	20	20	20	20	20	20	20	20	20	20
Lamelmåtte	20	20	30	30	30	30	30	30	40	40
Rørdiameter 22 mm
Universal rørskål	20	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	20	20	20	30	30	30
Lamelmåtte	30	30	30	30	30	40	40	40	40	40
Rørdiameter 28 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	50
Rørskål 800	20	20	30	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	50	50	50
Rørdiameter 35 mm
Universal rørskål	30	40	40	40	40	40	50	50	50	50
Rørskål 800	30	30	30	30	30	30	30	30	40	40
Lamelmåtte	40	40	40	40	50	50	50	50	60	60
Rørdiameter 42 mm
Universal rørskål	40	40	40	40	50	50	50	50	60	60
Rørskål 800	30	30	30	30	30	40	40	40	40	40
Lamelmåtte	40	40	50	50	50	50	60	60	60	60
Rørdiameter 48 mm
Universal rørskål	40	40	40	50	50	50	50	60	60	60
Rørskål 800	30	30	30	40	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	60	60	60	70	70
Rørdiameter 54 mm
Universal rørskål	40	50	50	50	50	50	60	60	60	-
Rørskål 800	30	40	40	40	40	40	40	40	50	50
Lamelmåtte	50	50	50	50	60	60	60	70	70	70

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 4

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	40	50	50	50	50	60	60	60	-	-
Rørskål 800	40	40	40	40	40	40	40	50	50	50
Lamelmåtte	50	50	50	60	60	60	70	70	70	80
Rørdiameter 70 mm
Universal rørskål	50	50	50	60	60	60	60	-	-	-
Rørskål 800	40	40	40	40	40	50	50	50	50	50
Lamelmåtte	50	60	60	60	60	70	70	70	80	80
Rørdiameter 76 mm
Universal rørskål	50	50	50	60	60	60	-	-	-	-
Rørskål 800	40	40	40	40	50	50	50	50	50	50
Lamelmåtte	50	60	60	60	70	70	70	70	80	80
Rørdiameter 89 mm
Universal rørskål	50	60	60	60	60	-	-	-	-	-
Rørskål 800	40	40	50	50	50	50	50	50	60	60
Lamelmåtte	60	60	60	70	70	70	70	80	80	80
Rørdiameter 102 mm
Rørskål 800	40	50	50	50	50	50	50	60	60	60
Lamelmåtte	60	60	70	70	70	70	80	80	80	90
Rørdiameter 108 mm
Rørskål 800	50	50	50	50	50	50	60	60	60	60
Lamelmåtte	60	60	70	70	70	80	80	80	90	90
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	50	50	50	50	60	60	60	60
Lamelmåtte	60	60	70	70	70	80	80	80	90	90
Rørdiameter 133 mm
Rørskål 800	50	50	50	50	60	60	60	60	60	60
Lamelmåtte	60	70	70	70	80	80	80	80	90	90
Rørdiameter 140 mm
Rørskål 800	50	50	50	50	60	60	60	60	60	60
Lamelmåtte	60	70	70	70	80	80	80	90	90	90

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm + Pl. fl., klasse 4

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	50	50	50	60	60	60	60	60	60	80
Lamelmåtte	70	70	70	70	80	80	80	90	90	90
Rørdiameter 169 mm
Rørskål 800	50	50	50	60	60	60	60	60	60	80
Lamelmåtte	70	70	70	80	80	80	80	90	90	100
Rørdiameter 194 mm
Rørskål 800	50	50	60	60	60	60	60	60	80	80
Lamelmåtte	70	70	70	80	80	80	90	90	90	100
Rørdiameter 219 mm
Rørskål 800	50	60	60	60	60	60	60	80	80	80
Lamelmåtte	70	70	80	80	80	80	90	90	90	100
Rørdiameter 245 mm
Rørskål 800	50	60	60	60	60	60	80	80	80	80
Lamelmåtte	70	70	80	80	80	80	90	90	90	100
Rørdiameter 273 mm
Rørskål 800	60	60	60	60	60	60	80	80	80	80
Lamelmåtte	70	70	80	80	80	90	90	90	100	100
Rørdiameter 324 mm
Rørskål 800	60	60	60	60	60	80	80	80	80	80
Lamelmåtte	70	80	80	80	80	90	90	90	100	100
Rørdiameter 356 mm
Lamelmåtte	70	80	80	80	80	90	90	90	100	100
Pl. Fl.
Lamelmåtte	80	80	80	80	90	90	100	100	100	100
I-50	70	70	70	80	80	90	90	90	90	100
I-80	70	70	70	70	80	80	90	90	90	90

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 4

Bæringer, hvor metaldele gennembryder isoleringslaget

Rørdiameter 15 til 54 mm, klasse 4

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	30	30	30	30	30	30	40	40	40
Rørskål 800	20	20	20	20	20	20	20	30	30	30
Lamelmåtte	30	30	30	30	30	40	40	40	40	50
Rørdiameter 18 mm
Universal rørskål	30	30	30	30	40	40	40	40	40	50
Rørskål 800	20	20	20	20	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	40	50	50	50
Rørdiameter 22 mm
Universal rørskål	30	30	40	40	40	40	50	50	50	50
Rørskål 800	20	30	30	30	30	30	30	30	30	40
Lamelmåtte	40	40	40	40	50	50	50	50	60	60
Rørdiameter 28 mm
Universal rørskål	40	40	40	50	50	50	50	60	60	60
Rørskål 800	30	30	30	30	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	50	60	60	60	70	70
Rørdiameter 35 mm
Universal rørskål	40	50	50	50	50	60	60	60	-	-
Rørskål 800	30	40	40	40	40	40	40	40	50	50
Lamelmåtte	50	50	50	60	60	60	70	70	70	80
Rørdiameter 42 mm
Universal rørskål	50	50	50	60	60	60	-	-	-	-
Rørskål 800	40	40	40	40	40	50	50	50	50	50
Lamelmåtte	50	60	60	60	70	70	70	80	80	90
Rørdiameter 48 mm
Universal rørskål	50	50	60	60	60	-	-	-	-	-
Rørskål 800	40	40	40	50	50	50	50	50	50	60
Lamelmåtte	60	60	60	70	70	70	80	80	90	90
Rørdiameter 54 mm
Universal rørskål	50	60	60	60	-	-	-	-	-	-
Rørskål 800	40	40	50	50	50	50	50	60	60	60
Lamelmåtte	60	60	70	70	70	80	80	90	90	100

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 4

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	60	60	60	-	-	-	-	-	-	-
Rørskål 800	50	50	50	50	50	50	60	60	60	60
Lamelmåtte	60	70	70	70	80	80	80	90	90	100
Rørdiameter 70 mm
Universal rørskål	60	60	-	-	-	-	-	-	-	-
Rørskål 800	50	50	50	50	60	60	60	60	60	70
Lamelmåtte	70	70	70	80	80	90	90	90	100	100
Rørdiameter 76 mm
Universal rørskål	60	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	50	60	60	60	60	60	80	80
Lamelmåtte	70	70	80	80	80	90	90	100	100	110
Rørdiameter 89 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	60	60	60	60	60	80	80	80
Lamelmåtte	70	80	80	80	90	90	90	100	100	110
Rørdiameter 102 mm
Rørskål 800	60	60	60	60	60	80	80	80	80	80
Lamelmåtte	80	80	80	90	90	90	100	100	110	110
Rørdiameter 108 mm
Rørskål 800	60	60	60	60	60	80	80	80	80	80
Lamelmåtte	80	80	80	90	90	90	100	100	110	110
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	60	60	80	80	80	80	80	80
Lamelmåtte	80	80	80	90	90	100	100	100	110	110
Rørdiameter 133 mm
Rørskål 800	60	60	60	80	80	80	80	80	80	80
Lamelmåtte	80	80	90	90	90	100	100	110	110	120
Rørdiameter 140 mm
Rørskål 800	60	60	60	80	80	80	80	80	80	80
Lamelmåtte	80	80	90	90	90	100	100	110	110	120

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm, klasse 4

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	60	60	80	80	80	80	80	80	80	80
Lamelmåtte	80	90	90	90	100	100	100	110	110	120
Rørdiameter 169 mm
Rørskål 800	60	60	80	80	80	80	80	80	80	80
Lamelmåtte	80	90	90	90	100	100	100	110	110	120
Rørdiameter 194 mm
Rørskål 800	60	80	80	80	80	80	80	80	80	80
Lamelmåtte	80	90	90	90	100	100	110	110	110	120
Rørdiameter 219 mm
Rørskål 800	60	80	80	80	80	80	80	80	80	80
Lamelmåtte	90	90	90	100	100	100	110	110	110	120
Rørdiameter 245 mm
Rørskål 800	80	80	80	80	80	80	80	80	80	80
Lamelmåtte	90	90	90	100	100	100	110	110	120	120
Rørdiameter 273 mm
Rørskål 800	80	80	80	80	80	80	80	80	80	100
Lamelmåtte	90	90	90	100	100	100	110	110	120	120
Rørdiameter 324 mm
Rørskål 800	80	80	80	80	80	80	80	80	80	100
Lamelmåtte	90	90	90	100	100	100	110	110	120	120
Rørdiameter 356 mm
Lamelmåtte	90	90	90	100	100	100	110	110	120	120

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Isoleringstabel klasse 5

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 5

Isolerede bæringer med fuld isoleringstykkelse

Rørdiameter 15 til 54 mm, klasse 5

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	20	30	30	30	30	30	40	40	40	40
Rørskål 800	20	20	20	20	20	20	30	30	30	30
Lamelmåtte	30	30	30	30	40	40	40	40	50	50
Rørdiameter 18 mm
Universal rørskål	30	30	30	30	40	40	40	40	50	50
Rørskål 800	20	20	20	30	30	30	30	30	30	30
Lamelmåtte	30	30	40	40	40	40	50	50	50	60
Rørdiameter 22 mm
Universal rørskål	30	40	40	40	40	50	50	50	50	60
Rørskål 800	30	30	30	30	30	30	30	30	40	40
Lamelmåtte	40	40	40	50	50	50	50	60	60	60
Rørdiameter 28 mm
Universal rørskål	40	40	50	50	50	50	60	60	60	-
Rørskål 800	30	30	30	40	40	40	40	40	40	40
Lamelmåtte	50	50	50	50	60	60	60	70	70	80
Rørdiameter 35 mm
Universal rørskål	50	50	50	60	60	60	-	-	-	-
Rørskål 800	40	40	40	40	40	40	50	50	50	50
Lamelmåtte	50	60	60	60	70	70	70	80	80	90
Rørdiameter 42 mm
Universal rørskål	50	60	60	60	-	-	-	-	-	-
Rørskål 800	40	40	40	50	50	50	50	50	50	60
Lamelmåtte	60	60	70	70	70	80	80	80	90	90
Rørdiameter 48 mm
Universal rørskål	60	60	60	-	-	-	-	-	-	-
Rørskål 800	40	50	50	50	50	50	60	60	60	60
Lamelmåtte	60	70	70	70	80	80	90	90	90	100
Rørdiameter 54 mm
Universal rørskål	60	60	-	-	-	-	-	-	-	-
Rørskål 800	50	50	50	50	50	60	60	60	60	60
Lamelmåtte	70	70	70	80	80	90	90	90	100	110

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 5

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	60	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	50	60	60	60	60	60	70	70
Lamelmåtte	70	70	80	80	90	90	90	100	100	110
Rørdiameter 70 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	50	60	60	60	60	60	70	70	70	70
Lamelmåtte	80	80	80	90	90	100	100	100	110	120
Rørdiameter 76 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	60	60	60	80	80	80	80	80
Lamelmåtte	80	80	90	90	90	100	100	110	110	120
Rørdiameter 89 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	60	80	80	80	80	80	80	80
Lamelmåtte	80	90	90	90	100	100	110	110	120	120
Rørdiameter 102 mm
Rørskål 800	60	60	80	80	80	80	80	80	80	80
Lamelmåtte	90	90	90	100	100	110	110	120	120	130
Rørdiameter 108 mm
Rørskål 800	60	80	80	80	80	80	80	80	80	80
Lamelmåtte	90	90	100	100	100	110	110	120	120	130
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	80	80	80	80	80	80	80	80	100
Lamelmåtte	90	90	100	100	110	110	110	120	130	130
Rørdiameter 133 mm
Rørskål 800	80	80	80	80	80	80	80	80	100	100
Lamelmåtte	90	100	100	100	110	110	120	120	130	130
Rørdiameter 140 mm
Rørskål 800	80	80	80	80	80	80	80	100	100	100
Lamelmåtte	90	100	100	110	110	110	120	120	130	140

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm + Pl. fl., klasse 5

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	80	80	80	80	80	80	100	100	100	100
Lamelmåtte	100	100	100	110	110	120	120	130	130	140
Rørdiameter 169 mm
Rørskål 800	80	80	80	80	80	80	100	100	100	100
Lamelmåtte	100	100	110	110	110	120	120	130	130	140
Rørdiameter 194 mm
Rørskål 800	80	80	80	80	80	100	100	100	100	100
Lamelmåtte	100	100	110	110	120	120	120	130	130	140
Rørdiameter 219 mm
Rørskål 800	80	80	80	80	100	100	100	100	100	100
Lamelmåtte	100	100	110	110	120	120	130	130	140	140
Rørdiameter 245 mm
Rørskål 800	80	80	80	80	100	100	100	100	100	100
Lamelmåtte	100	110	110	110	120	120	130	130	140	140
Rørdiameter 273 mm
Rørskål 800	80	80	80	100	100	100	100	100	100	100
Lamelmåtte	100	110	110	110	120	120	130	130	140	140
Rørdiameter 324 mm
Rørskål 800	80	80	80	100	100	100	100	100	100	100
Lamelmåtte	100	110	110	120	120	120	130	130	140	140
Rørdiameter 356 mm
Lamelmåtte	100	110	110	120	120	120	130	130	140	140
Pl. Fl.
Lamelmåtte	110	110	120	120	120	130	130	140	140	150
I-50	100	100	110	110	110	120	120	130	130	140
I-80	100	100	100	110	110	110	120	120	130	130

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 5

Bæringer, hvor metaldele gennembryder isoleringslaget

Rørdiameter 15 til 54 mm, klasse 5

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	30	40	40	40	40	50	50	50	-	-
Rørskål 800	20	30	30	30	30	30	30	30	40	40
Lamelmåtte	40	40	40	50	50	50	60	60	60	70
Rørdiameter 18 mm
Universal rørskål	40	40	40	50	50	50	-	-	-	-
Rørskål 800	30	30	30	30	40	40	40	40	40	40
Lamelmåtte	40	50	50	50	60	60	70	70	70	80
Rørdiameter 22 mm
Universal rørskål	50	50	50	60	60	60	-	-	-	-
Rørskål 800	30	40	40	40	40	40	40	50	50	50
Lamelmåtte	50	60	60	60	70	70	80	80	90	90
Rørdiameter 28 mm
Universal rørskål	50	60	60	-	-	-	-	-	-	-
Rørskål 800	40	40	40	50	50	50	50	50	60	60
Lamelmåtte	60	70	70	70	80	80	90	90	100	110
Rørdiameter 35 mm
Universal rørskål	60	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	50	50	60	60	60	60	60	70
Lamelmåtte	70	80	80	80	90	90	100	110	110	120
Rørdiameter 42 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	50	60	60	60	60	60	70	70	70	70
Lamelmåtte	80	80	90	90	100	100	110	120	120	130
Rørdiameter 48 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	60	60	70	70	70	70	80	80
Lamelmåtte	90	90	90	100	100	110	120	120	130	140
Rørdiameter 54 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	70	70	70	70	80	80	80	80
Lamelmåtte	90	90	100	100	110	120	120	130	140	140

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 5

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	70	70	70	70	80	80	80	80	90
Lamelmåtte	90	100	100	110	110	120	130	130	140	150
Rørdiameter 70 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	70	70	70	80	80	80	80	90	90	90
Lamelmåtte	100	100	110	110	120	130	130	140	150	150
Rørdiameter 76 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	80	80	80	80	80	100	100	100	100
Lamelmåtte	100	110	110	120	120	130	140	140	150	160
Rørdiameter 89 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	80	80	80	100	100	100	100	100	100
Lamelmåtte	110	110	120	120	130	130	140	150	160	160
Rørdiameter 102 mm
Rørskål 800	80	80	80	100	100	100	100	100	100	100
Lamelmåtte	110	120	120	130	130	140	140	150	160	170
Rørdiameter 108 mm
Rørskål 800	80	80	100	100	100	100	100	100	100	110
Lamelmåtte	110	120	120	130	130	140	150	150	160	170
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	80	100	100	100	100	100	100	100	110
Lamelmåtte	110	120	120	130	140	140	150	150	160	170
Rørdiameter 133 mm
Rørskål 800	80	100	100	100	100	100	100	100	110	110
Lamelmåtte	120	120	130	130	140	140	150	160	160	170
Rørdiameter 140 mm
Rørskål 800	100	100	100	100	100	100	100	110	110	110
Lamelmåtte	120	120	130	130	140	150	150	160	170	170

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm, klasse 5

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	100	100	100	100	100	100	110	110	110	110
Lamelmåtte	120	130	130	140	140	150	150	160	170	170
Rørdiameter 169 mm
Rørskål 800	100	100	100	100	100	100	110	110	110	120
Lamelmåtte	120	130	130	140	140	150	150	160	170	170
Rørdiameter 194 mm
Rørskål 800	100	100	100	100	100	110	110	110	110	120
Lamelmåtte	120	130	130	140	140	150	160	160	170	180
Rørdiameter 219 mm
Rørskål 800	100	100	100	100	100	110	110	110	120	120
Lamelmåtte	120	130	130	140	140	150	160	160	170	180
Rørdiameter 245 mm
Rørskål 800	100	100	100	100	110	110	110	110	120	120
Lamelmåtte	130	130	140	140	150	150	160	160	170	180
Rørdiameter 273 mm
Rørskål 800	100	100	100	100	110	110	110	120	120	120
Lamelmåtte	130	130	140	140	150	150	160	160	170	180
Rørdiameter 324 mm
Rørskål 800	100	100	100	100	110	110	110	120	120	120
Lamelmåtte	130	130	140	140	150	150	160	160	170	170
Rørdiameter 356 mm
Lamelmåtte	130	130	140	140	150	150	160	160	170	170

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Isoleringstabel klasse 6

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 6

Isolerede bæringer med fuld isoleringstykkelse

Rørdiameter 15 til 54 mm, klasse 6

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	40	40	40	40	50	50	50	-	-	-
Rørskål 800	30	30	30	30	30	30	40	40	40	40
Lamelmåtte	40	40	50	50	50	60	60	70	70	80
Rørdiameter 18 mm
Universal rørskål	40	50	50	50	-	-	-	-	-	-
Rørskål 800	30	30	30	40	40	40	40	40	40	50
Lamelmåtte	50	50	60	60	60	70	70	80	80	90
Rørdiameter 22 mm
Universal rørskål	50	50	60	60	60	-	-	-	-	-
Rørskål 800	40	40	40	40	40	50	50	50	50	50
Lamelmåtte	60	60	70	70	70	80	80	90	90	100
Rørdiameter 28 mm
Universal rørskål	60	60	-	-	-	-	-	-	-	-
Rørskål 800	40	50	50	50	50	50	60	60	60	60
Lamelmåtte	70	70	80	80	90	90	100	100	110	120
Rørdiameter 35 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	60	60	60	60	70	70	70	70
Lamelmåtte	80	80	90	90	100	110	110	120	130	130
Rørdiameter 42 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	60	70	70	70	70	80	80	80
Lamelmåtte	90	90	100	110	110	120	120	130	140	150
Rørdiameter 48 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	70	70	70	70	80	80	80	90	90
Lamelmåtte	100	100	110	110	120	130	130	140	150	160
Rørdiameter 54 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	70	70	70	80	80	80	90	90	90	90
Lamelmåtte	100	110	110	120	130	130	140	150	160	160

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 6

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	70	70	80	80	80	90	90	90	100	100
Lamelmåtte	110	110	120	120	130	140	150	150	160	170
Rørdiameter 70 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	80	80	90	90	90	100	100	100	110
Lamelmåtte	120	120	130	130	140	150	150	160	170	180
Rørdiameter 76 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	80	100	100	100	100	100	100	110	110
Lamelmåtte	120	120	130	140	140	150	160	170	180	190
Rørdiameter 89 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	100	100	100	100	100	100	110	110	110	120
Lamelmåtte	130	130	140	140	150	160	170	170	180	190
Rørdiameter 102 mm
Rørskål 800	100	100	100	100	100	110	110	110	120	120
Lamelmåtte	130	140	140	150	160	160	170	180	190	200
Rørdiameter 108 mm
Rørskål 800	100	100	100	100	110	110	110	120	120	120
Lamelmåtte	130	140	150	150	160	170	170	180	190	200
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	100	100	100	100	110	110	110	120	120	130
Lamelmåtte	130	140	150	150	160	170	180	180	190	200
Rørdiameter 133 mm
Rørskål 800	100	100	110	110	110	120	120	120	130	130
Lamelmåtte	140	150	150	160	160	170	180	190	200	210
Rørdiameter 140 mm
Rørskål 800	100	100	110	110	110	120	120	120	130	130
Lamelmåtte	140	150	150	160	170	170	180	190	200	210

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm + Pl. fl., klasse 6

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	100	110	110	110	120	120	120	130	130	130
Lamelmåtte	140	150	160	160	170	180	180	190	200	210
Rørdiameter 169 mm
Rørskål 800	100	110	110	110	120	120	130	130	130	140
Lamelmåtte	150	150	160	160	170	180	180	190	200	210
Rørdiameter 194 mm
Rørskål 800	110	110	110	120	120	120	130	130	140	140
Lamelmåtte	150	150	160	170	170	180	190	190	200	210
Rørdiameter 219 mm
Rørskål 800	110	110	120	120	120	130	130	130	140	140
Lamelmåtte	150	160	160	170	170	180	190	200	200	210
Rørdiameter 245 mm
Rørskål 800	110	110	120	120	130	130	130	140	140	140
Lamelmåtte	150	160	160	170	180	180	190	200	200	210
Rørdiameter 273 mm
Rørskål 800	110	120	120	120	130	130	130	140	140	140
Lamelmåtte	150	160	160	170	180	180	190	200	200	210
Rørdiameter 324 mm
Rørskål 800	110	120	120	130	130	130	140	140	140	150
Lamelmåtte	150	160	170	170	180	180	190	200	200	210
Rørdiameter 356 mm
Lamelmåtte	150	160	170	170	180	180	190	200	200	210
Pl. Fl.
Lamelmåtte	180	190	190	200	200	210	210	220	220	230
I-50	160	170	170	180	180	190	200	200	210	210
I-80	160	170	170	180	180	180	190	190	200	200

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 6

Bæringer, hvor metaldele gennembryder isoleringslaget

Rørdiameter 15 til 54 mm, klasse 6

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 15 mm
Universal rørskål	50	-	-	-	-	-	-	-	-	-
Rørskål 800	40	40	40	40	40	50	50	50	50	60
Lamelmåtte	60	70	70	70	80	90	90	100	110	110
Rørdiameter 18 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	40	40	50	50	50	50	60	60	60	60
Lamelmåtte	70	80	80	90	90	100	110	110	120	130
Rørdiameter 22 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	50	50	60	60	60	60	70	70	70	70
Lamelmåtte	80	90	90	100	110	110	120	130	140	150
Rørdiameter 28 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	60	60	70	70	70	70	80	80	80	90
Lamelmåtte	100	100	110	120	120	130	140	150	160	170
Rørdiameter 35 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	70	70	80	80	80	90	90	90	100	100
Lamelmåtte	110	120	130	130	140	150	160	170	180	200
Rørdiameter 42 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	80	90	90	90	100	100	100	110	110
Lamelmåtte	130	130	140	150	160	170	180	190	200	210
Rørdiameter 48 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	80	90	90	100	100	100	110	110	120	120
Lamelmåtte	130	140	150	160	170	180	190	200	210	220
Rørdiameter 54 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	90	90	100	100	100	110	110	120	120	130
Lamelmåtte	140	150	160	170	170	180	190	210	220	230

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 60 til 140 mm, klasse 6

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 60 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	90	100	100	110	110	110	120	120	130	130
Lamelmåtte	150	160	160	170	180	190	200	210	230	240
Rørdiameter 70 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	100	110	110	110	120	120	130	130	140	140
Lamelmåtte	160	160	170	180	190	200	210	220	240	250
Rørdiameter 76 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	100	110	110	120	120	130	130	130	140	140
Lamelmåtte	160	170	180	190	190	210	220	230	240	260
Rørdiameter 89 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	110	120	120	120	130	130	140	140	150	150
Lamelmåtte	170	180	180	190	200	210	220	240	250	260
Rørdiameter 102 mm
Rørskål 800	120	120	120	130	130	140	140	150	150	160
Lamelmåtte	170	180	190	200	210	220	230	240	250	270
Rørdiameter 108 mm
Rørskål 800	120	120	130	130	140	140	140	150	150	160
Lamelmåtte	180	180	190	200	210	220	230	240	260	270
Rørdiameter 114 mm
Universal rørskål	-	-	-	-	-	-	-	-	-	-
Rørskål 800	120	120	130	130	140	140	150	150	160	160
Lamelmåtte	180	190	190	200	210	220	230	240	260	270
Rørdiameter 133 mm
Rørskål 800	120	130	130	140	140	150	150	160	160	170
Lamelmåtte	180	190	200	210	220	230	240	250	260	270
Rørdiameter 140 mm
Rørskål 800	130	130	130	140	140	150	150	160	160	170
Lamelmåtte	180	190	200	210	220	230	240	250	260	270

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Rørdiameter 159 til 356 mm, klasse 6

PRODUKT	20°C	30°C	40°C	50°C	60°C	70°C	80°C	90°C	100°C	110°C
Rørdiameter 159 mm
Rørskål 800	130	130	140	140	150	150	160	160	170	170
Lamelmåtte	190	190	200	210	220	230	240	250	260	270
Rørdiameter 169 mm
Rørskål 800	130	130	140	140	150	150	160	160	170	170
Lamelmåtte	190	190	200	210	220	230	240	250	260	270
Rørdiameter 194 mm
Rørskål 800	130	140	140	150	150	160	160	160	170	170
Lamelmåtte	190	200	200	210	220	230	240	250	260	270
Rørdiameter 219 mm
Rørskål 800	140	140	140	150	150	160	160	170	170	180
Lamelmåtte	190	200	200	210	220	230	240	250	260	270
Rørdiameter 245 mm
Rørskål 800	140	140	150	150	150	160	160	170	170	180
Lamelmåtte	190	200	200	210	220	230	240	250	260	270
Rørdiameter 273 mm
Rørskål 800	140	140	150	150	160	160	160	170	170	180
Lamelmåtte	190	200	200	210	220	230	240	250	260	270
Rørdiameter 324 mm
Rørskål 800	140	140	150	150	160	160	170	170	170	180
Lamelmåtte	190	200	200	210	220	230	240	240	250	260
Rørdiameter 356 mm
Lamelmåtte	190	200	200	210	220	230	230	240	250	260

Udregnet på baggrund af omgivende temperatur på 20° C og med alufolie som afsluttende overflade. Emissionstal = 0,05.

Er du professionel og mangler teknisk rådgivning?

Kontakt

Hvilken isoleringsklasse iht. DS 452?

Isoleringsklasser

Omgivende temperatur for installationsdel

Omgivende temperatur for installationsdel

Isolerede og uisolerede bæringer - Varmetab via rørbæringer

Uisolerede rørbæringer

Isolerede rørbæringer

Isoleringstabel klasse 1

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 1

Rørdiameter 15 til 54 mm, klasse 1

Rørdiameter 60 til 140 mm, klasse 1

Rørdiameter 159 til 356 mm + PL.fl., klasse 1

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 1

Rørdiameter 15 til 54 mm, klasse 1

Rørdiameter 60 til 140 mm, klasse 1

Rørdiameter 159 til 356 mm, klasse 1

Isoleringstabel klasse 2

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 2

Rørdiameter 15 til 54 mm, klasse 2

Rørdiameter 60 til 140 mm, klasse 2

Rørdiameter 159 til 356 mm + Pl. fl., klasse 2

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 2

Rørdiameter 15 til 54 mm, klasse 2

Rørdiameter 60 til 140 mm, klasse 2

Rørdiameter 159 til 356 mm, klasse 2

Isoleringstabel klasse 3

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 3

Rørdiameter 15 til 54 mm, klasse 3

Rørdiameter 60 til 140 mm, klasse 3

Rørdiameter 159 til 356 mm + Pl. fl., klasse 3

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 3

Rørdiameter 15 til 54 mm, klasse 3

Rørdiameter 60 til 140 mm, klasse 3

Rørdiameter 159 til 356 mm, klasse 3

Isoleringstabel klasse 4

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 4

Rørdiameter 15 til 54 mm, klasse 4

Rørdiameter 60 til 140 mm, klasse 4

Rørdiameter 159 til 356 mm + Pl. fl., klasse 4

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 4

Rørdiameter 15 til 54 mm, klasse 4

Rørdiameter 60 til 140 mm, klasse 4

Rørdiameter 159 til 356 mm, klasse 4

Isoleringstabel klasse 5

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 5

Rørdiameter 15 til 54 mm, klasse 5

Rørdiameter 60 til 140 mm, klasse 5

Rørdiameter 159 til 356 mm + Pl. fl., klasse 5

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 5

Rørdiameter 15 til 54 mm, klasse 5

Rørdiameter 60 til 140 mm, klasse 5

Rørdiameter 159 til 356 mm, klasse 5

Isoleringstabel klasse 6

Korrekte isoleringstykkelser med isolerede bæringer for isoleringsklasse 6

Rørdiameter 15 til 54 mm, klasse 6

Rørdiameter 60 til 140 mm, klasse 6

Rørdiameter 159 til 356 mm + Pl. fl., klasse 6

Korrekte isoleringstykkelser med uisolerede bæringer for isoleringsklasse 6

Rørdiameter 15 til 54 mm, klasse 6

Rørdiameter 60 til 140 mm, klasse 6

Rørdiameter 159 til 356 mm, klasse 6

Er du professionel og mangler teknisk rådgivning?

For professionelle

Brandtekniske bedømmelser

Dokumentationsassistent

Conlit beregner
