Efterisolering af rør og kanaler

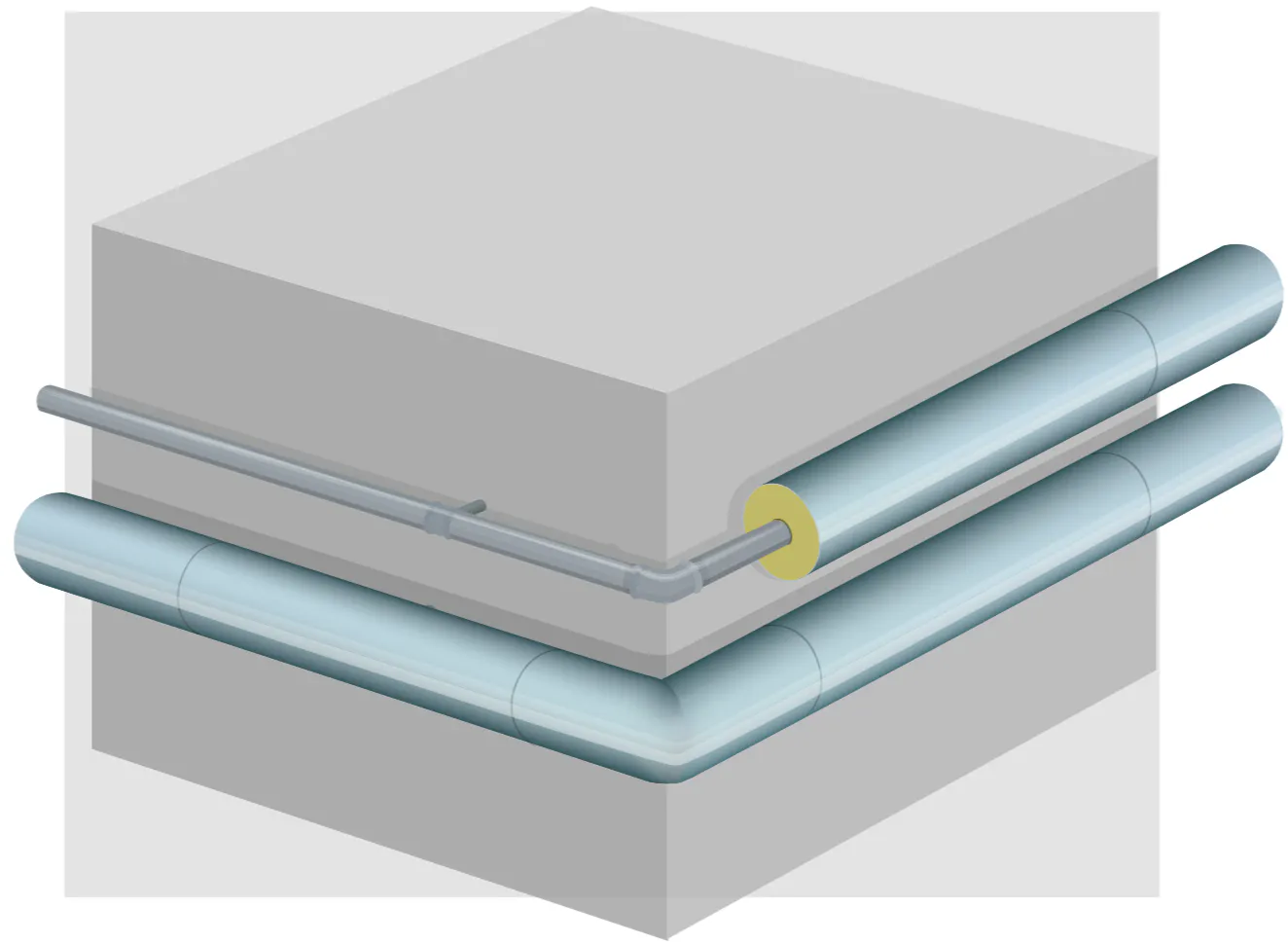

Centralvarmerør i opvarmede rum med Lamelmåtte

Produkt til efterisolering:

ROCKWOOL Lamelmåtte med alufolie λ 44

Fastgørelse:

Alu-tape og ståltrådviklinger pr. 200 mm. Samt eventuel beklædning med pap+lærred eller plastfolie.

Beregningsforudsætninger:

Drifttid: 5000 timer (centralvarme, varmefordelingsledninger). Medietemperatur 50°C.

Rør er placeret i opvarmet rum, 20°C, på ikke isolerede bæringer.

Der isoleres med et ekstra lag isolering uden på den gamle isolering.

Beregninger udført iht. DS 452, 3. udgave.

30 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 30 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	21	5,8	78
15	8	4,7	17
20	7	4,6	13
30	6	4,3	9

Eksisterende konstruktion: Uisolerede rør = sorte jernrør, emmissionstal 0,44. / Isolerede rør = ikke metalisk beklædning, emmissionstal 0,94. / Rørskåle, måtter eller tilsvarende λ₃₆ 44.

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	25	6,4	93
15	9	5,2	20
20	8	5,0	15
30	7	4,7	10

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	31	7,2	117
15	11	5,8	25
20	9	5,6	19
30	8	5,2	12

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	37	8,3	143
15	13	6,5	30
20	11	6,2	23
30	9	5,8	14

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	43	9,2	168
15	14	7,2	36
20	12	6,8	27
30	10	6,3	17

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	58	11,7	229
15	19	8,8	49
20	16	8,4	37
30	12	7,6	23

40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	21	5,2	81
15	8	4,4	19
20	7	4,3	14
30	6	4,1	10

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	25	5,6	97
15	9	4,8	22
20	8	4,7	17
30	7	4,4	11

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	31	6,4	121
15	11	5,4	27
20	9	5,2	21
30	8	4,9	14

Rør 1" 35 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	37	7,2	148
15	13	6,0	33
20	11	5,8	25
30	9	5,4	16

Rør 1 1/4" 42 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	43	8,1	174
15	14	6,6	39
20	12	6,3	29
30	10	5,9	19

Rør 2" 60 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	58	10,0	237
15	19	8,0	54
20	16	7,6	40
30	12	7,1	26

50 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	21	4,7	83
15	8	4,2	20
20	7	4,1	15
30	6	3,9	11

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	25	5,2	99
15	9	4,5	24
20	8	4,4	18
30	7	4,2	12

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	31	5,9	124
15	11	5,0	29
20	9	4,9	22
30	8	4,6	15

Rør 1" 35 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	37	6,6	151
15	13	5,6	35
20	11	5,4	27
30	9	5,1	18

Rør 1 1/4" 42 mm Nyt varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	43	7,2	178
15	14	6,1	41
20	12	5,9	31
30	10	5,6	21

Rør 2" 60 mm Nyt varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	58	8,9	243
15	19	7,4	57
20	16	7,1	43
30	12	6,7	28

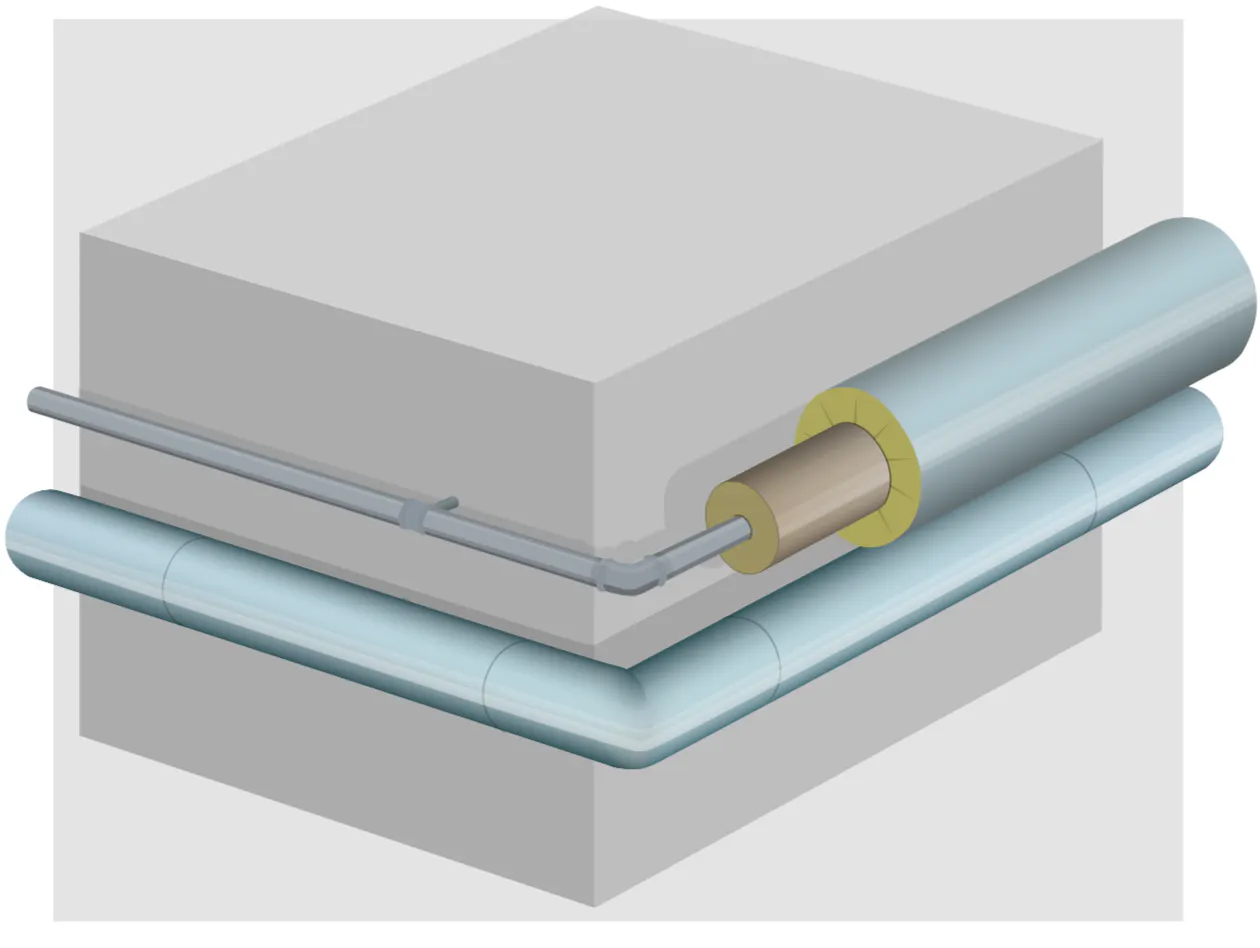

Varmt brugsvandsrør i opvarmede rum med Lamelmåtte

Produkt til efterisolering:

ROCKWOOL Lamelmåtte med alufolie λ 44

Fastgørelse:

Alu-tape og ståltrådviklinger pr. 200 mm, samt eventuel beklædning med pap+lærred eller plastfolie.

Beregningsforudsætninger:

Drifttid: 8760 timer (centralvarme, varmefordelingsledninger). Medietemperatur 55°C.

Rør er placeret i opvarmet rum, 20°C, på ikke-isolerede bæringer.

Der isoleres med et ekstra lag isolering uden på den gamle isolering.

Beregninger udført iht. DS 452, 3. udgave.

30 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 30 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	26	6,4	169
15	10	5,6	35
20	8	5,4	27
30	7	5,1	18

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	30	7,1	203
15	11	6,1	42
20	9	5,9	31
30	8	5,5	20

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	37	8,2	252
15	13	6,9	51
20	11	6,6	38
30	9	6,1	25

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	44	9,2	308
15	15	7,7	62
20	13	7,3	46
30	10	6,8	30

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	52	10,2	363
15	17	8,5	73
20	14	8,1	55
30	11	7,5	35

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	69	12,9	495
15	22	10,5	102
20	19	9,9	75
30	14	9,1	47

40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	26	5,9	174
15	10	5,2	39
20	8	501	30
30	7	4,8	20

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	30	6,4	210
15	11	5,7	46
20	9	5,5	35
30	8	52	23

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	37	7,2	260
15	13	6,3	56
20	11	6,1	42
30	9	5,8	28

Rør 1" 35 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	44	8,1	318
15	15	7,2	68
20	13	6,8	51
30	10	6,4	33

Rør 1 1/4" 42 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	52	9,0	374
15	17	7,8	80
20	14	7,5	60
30	11	7,0	39

Rør 2" 60 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	69	11,0	511
15	22	9,4	111
20	19	9,1	83
30	14	8,4	53

50 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	26	5,4	178
15	10	4,9	41
20	8	4,8	32
30	7	4,6	22

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	30	5,9	215
15	11	5,3	49
20	9	5,2	37
30	8	5,0	25

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	37	6,6	266
15	13	5,9	59
20	11	5,8	46
30	9	5,5	30

Rør 1" 35 mm Nyt varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	44	7,4	324
15	15	6,6	72
20	13	6,4	55
30	10	6,0	36

Rør 1 1/4" 42 mm Nyt varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	52	8,1	382
15	17	7,2	82
20	14	7,0	64
30	11	6,6	42

Rør 2" 60 mm Nyt varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	69	9,9	521
15	22	8,7	117
20	19	8,4	89
30	14	7,9	58

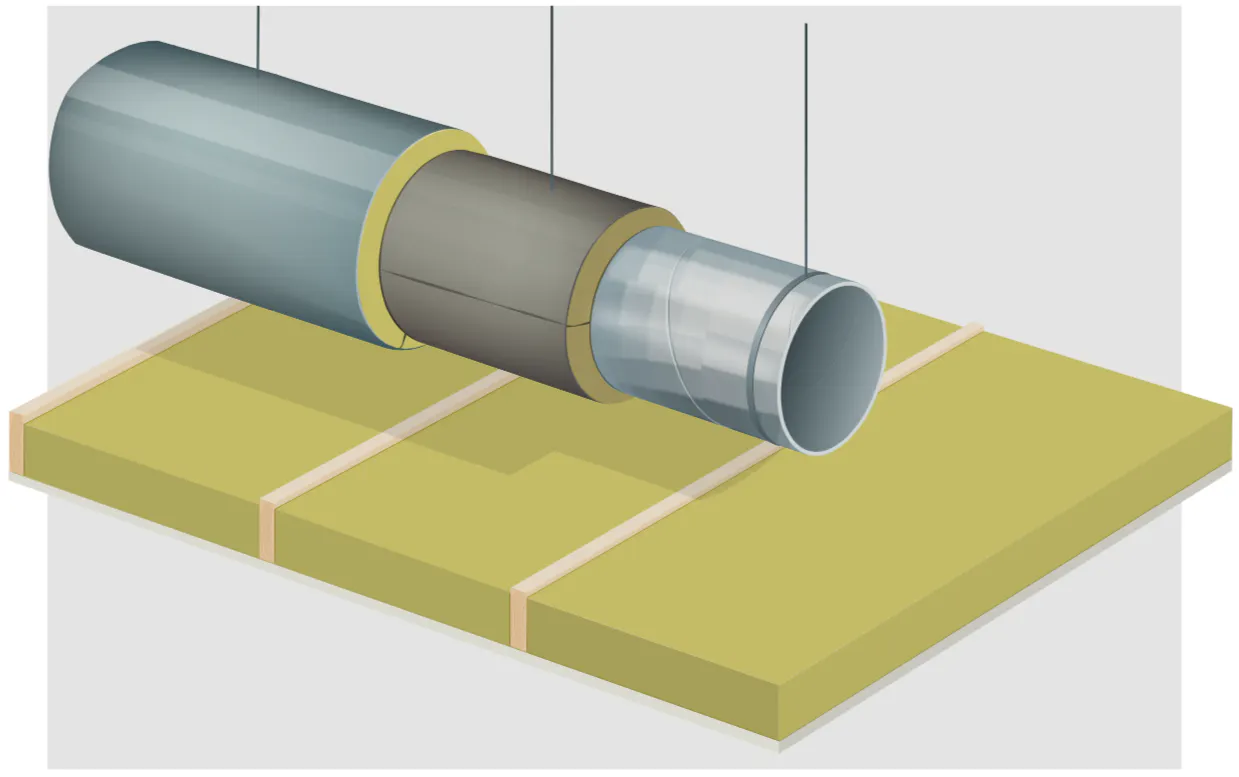

Ventilationskanaler i kolde rum med Lamelmåtte

Produkt til efterisolering:

ROCKWOOL Lamelmåtte med alufolie λ 41

Fastgørelse:

Alu-tape og ståltrådviklinger pr. 200 mm, samt eventuel beklædning med pap+lærred eller plastfolie.

Beregningsforudsætninger:

Drifttid: 5000 timer (ventilationskanaler fra ventilationsanlæg med varmegenvinding).

Medietemperatur 23°C.

Rør er placeret i uopvarmet rum 5°C (tagrum), på ikke isolerede bæringer.

Der isoleres med et ekstra lag isolering uden på den gamle isolering.

Beregninger udført iht. DS 452, 3. udgave.

30 mm ekstra isolering

Rør mm Ø 125 Nyt Varmetab og besparelse med 30 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	54	11,2	214
20	14	8,1	29
30	12	6,9	23
50	8	6,0	10

Eksisterende konstruktion: Uisolerede rør = galvaniseret stål (støvet), emmissionstal 0,44. / Isolerede rør = ikke metalisk beklædning, emmissionstal 0,94. / Rørskåle, måtter eller tilsvarende λ14 41.

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	67	13,6	266
20	17	9,7	38
30	14	8,6	26
50	9	7,1	10

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	81	16,3	321
20	22	11,5	52
30	16	10,1	30
50	12	8,4	16

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	98	19,7	390
20	26	13,8	63
30	20	12,1	37
50	14	9,9	20

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	118	24,0	472
20	32	16,7	78
30	24	14,6	48
50	16	11,8	21

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	131	24,0	535
20	36	16,7	95
30	26	14,6	59
50	18	11,8	33

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	146	29,8	581
20	39	20,5	93
30	30	17,8	60
50	21	14,4	32

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	161	33,1	639
20	44	22,7	105
30	33	19,8	68
50	23	15,9	36

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	176	36,5	697
20	48	25,0	117
30	37	21,6	76
50	25	17,4	40

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	194	40,5	769
20	54	27,6	132
30	40	23,9	82
50	28	19,1	43

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	215	45,1	850
20	60	30,6	146
30	45	26,6	91
50	31	21,2	49

40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	54	9,2	224
20	14	6,9	35
30	12	6,6	25
50	8	5,8	12

Rør mm Ø 160 Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	67	11,2	278
20	17	8,6	43
30	14	7,7	30
50	9	6,7	13

Rør mm Ø 200 Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	81	13,3	336
20	22	10,1	59
30	16	9,1	35
50	12	7,7	19

Rør mm Ø 250 Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	98	16,1	408
20	26	12,1	72
30	20	10,8	44
50	14	9,1	24

Rør mm Ø 315 Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	118	19,6	795
20	32	14,6	88
30	24	13,0	56
50	16	10,9	26

Rør mm Ø 355 Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	131	19,6	558
20	36	14,6	105
30	26	13,0	67
50	18	10,9	37

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	146	24,2	610
20	39	17,8	106
30	30	15,9	70
50	21	13,2	37

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	161	26,8	671
20	44	19,8	120
30	33	17,6	79
50	23	14,5	43

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	176	29,4	733
20	48	21,6	133
30	37	19,2	88
50	25	15,9	47

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	194	32,7	808
20	54	23,9	151
30	40	21,3	95
50	28	17,5	51

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	215	36,3	894
20	60	26,6	166
30	45	23,6	106
50	31	19,3	59

50 mm ekstra isolering

Rør mm Ø 125 Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	54	8,1	230
20	14	6,6	36
30	12	5,8	29
50	8	5,3	14

Rør mm Ø 160 Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	67	9,7	285
20	17	7,7	48
30	14	7,1	33
50	9	6,2	15

Rør mm Ø 200 Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	81	11,5	345
20	22	9,1	64
30	16	8,4	39
50	12	7,2	21

Rør mm Ø 250 Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	98	13,8	420
20	26	10,8	78
30	20	9,9	48
50	14	8,5	26

Rør mm Ø 315 Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	118	16,7	509
20	32	13,0	96
30	24	11,8	62
50	16	10,1	30

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	131	16,7	572
20	36	13,0	113
30	26	11,8	73
50	18	10,1	41

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	146	20,5	628
20	39	15,9	116
30	30	14,4	78
50	21	12,2	43

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	161	22,7	692
20	44	17,6	131
30	33	15,9	87
50	23	13,5	48

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	176	25,0	755
20	48	19,2	145
30	37	17,4	97
50	25	14,6	53

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	194	27,6	834
20	54	21,3	164
30	40	19,1	106
50	28	16,1	58

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	215	30,6	922
20	60	23,6	181
30	45	21,2	118
50	31	17,8	66

80 mm ekstra isolering

Rør mm Ø 125 Nyt Varmetab og besparelse med 80 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	54	5,8	242
20	14	5,3	43
30	12	5,1	32
50	8	4,6	17

Rør mm Ø 160 Nyt Varmetab og besparelse med 80 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	67	7,1	298
20	17	6,2	55
30	14	5,9	40
50	9	5,3	20

Rør mm Ø 200 Nyt Varmetab og besparelse med 80 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	81	8,4	361
20	22	7,2	73
30	16	6,8	47
50	12	6,1	27

Rør mm Ø 250 Nyt Varmetab og besparelse med 80 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	98	9,9	439
20	26	8,5	9
30	20	7,9	58
50	14	7,1	33

Rør mm Ø 315 Nyt Varmetab og besparelse med 80 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	118	11,8	533
20	32	10,1	110
30	24	9,4	74
50	16	8,4	39

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	131	11,8	596
20	36	10,1	128
30	26	9,4	85
50	18	8,4	50

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	146	14,4	658
20	39	12,2	135
30	30	11,4	93
50	21	10,1	53

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	161	15,9	729
20	44	13,5	151
30	33	12,5	104
50	23	11,0	60

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	176	17,4	793
20	48	14,6	168
30	37	13,6	116
50	25	12,0	67

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	194	19,1	876
20	54	16,1	190
30	40	15,0	127
50	28	13,2	72

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	215	21,2	969
20	60	17,8	210
30	45	16,6	141
50	31	14,5	83

Varme brugsvandsrør i kolde rum med Universal Rørskål

Produkt til efterisolering:

ROCKWOOL Lamelmåtte med alufolie λ 44

Fastgørelse:

ROCKWOOL Universal Rørskål λ 40

Fastgørelse:

Alu-tape og ståltrådviklinger pr. 200 mm. Samt eventuel beklædning med pap+lærred eller plastfolie.

Beregningsforudsætninger:

Medietemperatur 50°C, omgivende temperatur 5°C. Rør ligger i koldt tagrum eller skunkrum.
Uisolerede bæringer.
Drifttid: 8760 timer pr. år.

Eksisterende isolering udført med lamelmåtter.

Eksisterende isolering erstattes af ROCKWOOL Universal Rørskål.

Beregninger udført iht. DS 452, 3.udgave.

30 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 30 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	33,6	9,3	212
15	13,6	9,3	38
20	11,8	9,3	22
30	9,9	9,3	5

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	39,5	10,4	254
15	15,3	10,4	43
20	13,2	10,4	25
30	10,9	10,4	4

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	48,0	11,8	317
15	17,9	11,8	53
20	15,4	11,8	32
30	12,5	11,8	6

40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	33,6	8,2	223
15	13,6	8,2	47
20	11,8	8,2	32
30	9,9	8,2	15

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	39,5	9,1	266
15	15,3	9,1	54
20	13,2	9,1	36
30	10,9	9,1	16

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	48,0	10,2	331
15	17,9	10,2	67
20	15,4	10,2	46
30	12,5	10,2	20

50 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	33,6	7,5	229
15	13,6	7,5	53
20	11,8	7,5	38
30	9,9	7,5	21

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	39,5	8,2	274
15	15,3	8,2	62
20	13,2	8,2	44
30	10,9	8,2	24

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	48,0	9,2	340
15	17,9	9,2	76
20	15,4	9,2	54
30	12,5	9,2	29

Centralvarmerør i kolde rum med Universal Rørskål

Produkt til efterisolering:

ROCKWOOL Universal Rørskål λ 42

Fastgørelse:

Alu-tape og ståltrådviklinger pr. 200 mm, samt eventuel beklædning med pap+lærred eller plastfolie.

Beregningsforudsætninger:

Medietemperatur 65°C, omgivende temperatur 5°C. Rør ligger i koldt tagrum eller skunkrum.
Uisolerede bæringer.
Drifttid: 5000 timer pr. år.

Eksisterende isolering udført med lamelmåtter.

Eksisterende isolering erstattes af ROCKWOOL Universal Rørskål.

Beregninger udført iht. DS 452, 3.udgave.

30 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 30 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	42,2	11,2	155
15	15,9	11,2	24
20	13,9	11,2	14
30	11,7	11,2	3

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	49,7	12,3	187
15	17,8	12,3	28
20	15,6	12,3	17
30	13,0	12,3	4

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	60,4	14,0	232
15	20,8	14,0	34
20	18,1	14,0	21
30	14,8	14,0	4

40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	42,2	9,9	162
15	15,9	9,9	30
20	13,9	9,9	20
30	11,7	9,9	9

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	49,7	10,8	195
15	17,8	10,8	35
20	15,6	10,8	24
30	13,0	10,8	11

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 40 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	60,4	12,2	241
15	20,8	12,2	43
20	18,1	12,2	30
30	14,8	12,2	13

50 mm ekstra isolering

Rør 3/8" 18 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	42,2	9,0	166
15	15,9	9,0	35
20	13,9	9,0	25
30	11,7	9,0	14

Rør 1/2" 22 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	49,7	9,9	199
15	17,8	9,9	40
20	15,6	9,9	29
30	13,0	9,9	16

Rør 3/4" 28 mm Nyt Varmetab og besparelse med 50 mm ekstra isolering

Eksisterende isoleringstykkelse mm	Eksisterende varmetab + 15% til ikke isolerede bæringer W/m	Nyt Varmetab + 15% til ikke isolerede bæringer W/m	Spar kWh/m år
0	60,4	11,0	247
15	20,8	11,0	49
20	18,1	11,0	36
30	14,8	11,0	19

Er du professionel og mangler teknisk rådgivning?

Kontakt

Efterisolering af rør og kanaler

Centralvarmerør i opvarmede rum med Lamelmåtte

30 mm ekstra isolering

40 mm ekstra isolering

50 mm ekstra isolering

Varmt brugsvandsrør i opvarmede rum med Lamelmåtte

30 mm ekstra isolering

40 mm ekstra isolering

50 mm ekstra isolering

Ventilationskanaler i kolde rum med Lamelmåtte

30 mm ekstra isolering

40 mm ekstra isolering

50 mm ekstra isolering

80 mm ekstra isolering

Varme brugsvandsrør i kolde rum med Universal Rørskål

30 mm ekstra isolering

40 mm ekstra isolering

50 mm ekstra isolering

Centralvarmerør i kolde rum med Universal Rørskål

30 mm ekstra isolering

40 mm ekstra isolering

50 mm ekstra isolering

Er du professionel og mangler teknisk rådgivning?

For professionelle

Brandtekniske bedømmelser

Dokumentationsassistent

Conlit beregner
