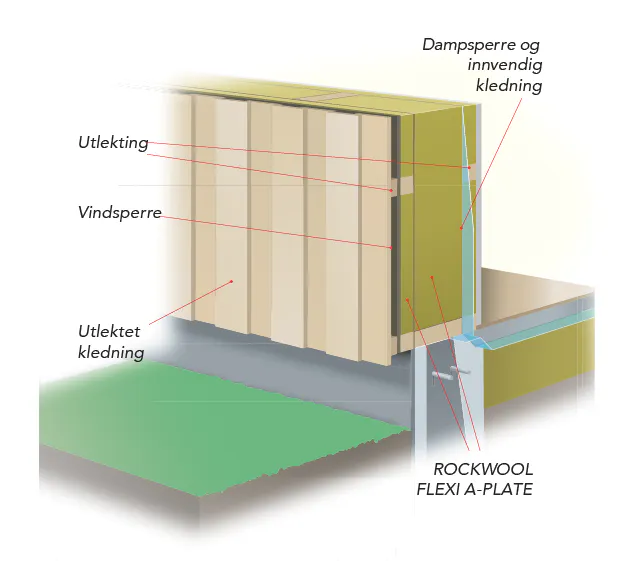

Isolering av yttervegg med trestendere

Veggene bygges opp med stendere og sviller i de dimensjoner som er tilpasset ønsket isolasjonstykkelse og bæreevne for bygget.

ROCKWOOL Flexi A-Plate passer både til stenderverk av 36 og 48 mm trevirke med c/c-avstand 600 mm. Innvendig legges dampsperre og innvendig kledning.

Utenpå stendere monteres vindsperre i form av asfaltimpregnert trefiberplate, gips eller ROCKWOOL Vindsperre, deretter monteres utlektet luftet kledning. Skjøter og avslutninger på vindsperren skal klemmes mot fast underlag med sløyfer i dimensjon 11x36/48 mm. Veggene avstives med stag eller plater med vindavstivende egenskaper.

Dette er den enkleste måten å bygge en vegg med trestendere og egner seg for liggende kledning. Det bør isoleres i to lag dersom isolasjonstykkelsen er over 150 mm, for å unngå gjennomgående luftspalter. Det kan også settes opp to vegger med atskilte stendere for å oppnå en vegg med ekstra god isoleringsevne.

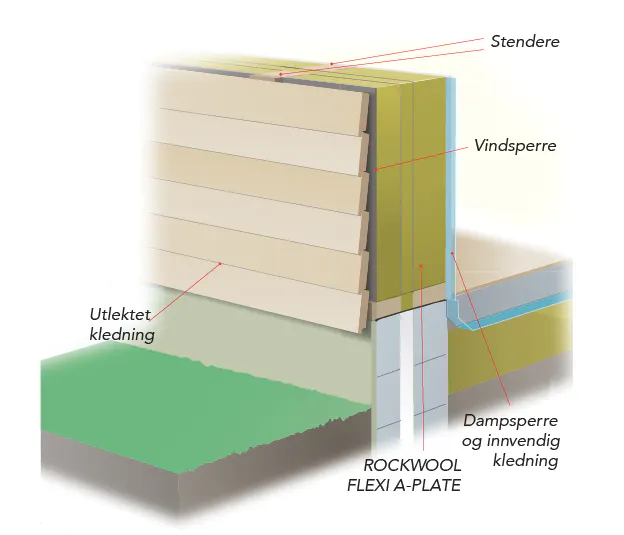

Konstruksjonsprinsipp – yttervegg med trestendere

  1. Utvendig kledning
  2. Utlekting og sløyfer
  3. Vindsperre
  4. ROCKWOOL Flexi A-Plate
  5. Stendere
  6. Dampsperre og innvendig kledning

U-verdi (W/m²K) - Yttervegg med trestendere - ROCKWOOL Flexi A-Plate


Flexi A-Plate Tykkelse

Stenderdimensjon (mm)

U-verdi (W/m²K)

15036 x 1480,28
15048 x 1480,29
17036 x 1730,24
17048 x 1730,26
100+10036 x 1980,22
100+10048 x 1980,23
100+12536 x 2230,2
100+12548 x 2230,21
100+15036 x (98+148)0,18
100+15048 x (98+148)0,19
150+15036 x (148 + 148)0,15
150+15048 x (148 + 148)0,16

U-verdiene er beregnet for vegger med 9 og 12 % treandel, myk vindsperre og gipsplater.

U-verdi (W/m²K) - Yttervegg med trestendere - ROCKWOOL Flexi A-Plate 34


Tykkelse (mm)

Stenderdimensjon (mm)

U-verdi (W/m²K)

14836 x 1480,26
14848 x 1480,28
19836 x 1980,2
19848 x 1980,22
98 +14836 x (98 +148)0,17
98 +14848 x (98+148)0,18
148 + 14836 x (148 +148)0,14
148 + 14848 x (148 +148)0,15

Yttervegg med trestendere og utvendig utforing

Krysslekting utvendig gir en konstruksjon med bedre varmeisolerende effekt, samt at utforingen gir understøttelse for lektene til den stående kledningen.

Utforingen utføres med 48x48 mm rekke med cc 600 eller 900 mm. Eventuell vindsperre av plater utvendig på stenderen gir vindavstivende effekt, samt bakstøtte for isolasjonen i utforingen.



  1. Utvendig kledning
  2. Utlekting og sløyfer
  3. Vindsperre
  4. Utlektet isolasjon
  5. Evt. vindavstivende platekledning
  6. ROCKWOOL Flexi A-Plate
  7. Stendere
  8. Dampsperre og innvendig kledning

U-verdi (W/m²K) - Yttervegg med trestendere og utvendig utforing - Flexi A-Plate

Flexi A-Plate
Tykkelse mm

Utforing 48 x 48 mm + stender dimensjon mm

U-verdi (W/m²K)

50 + 10036 x 980,27
50 + 10048 x 980,28
50 + 12536 x 1230,23
50 + 12548 x 1230,25
50 + 15036 x 1480,21
50 + 15048 x 1480,22
50 + 17036 x 1730,19
50 + 17048 x 1730,20
50 + 20036 x 1980,17
50 + 20048 x 1980,18

U-verdiene er beregnet for vegger med 9 og 12% treandel, myk vindsperre og gipsplater.

Yttervegg med trestendere og innvendig utforing

Ved innvendig utforede vegger, kan dampsperren trekkes lenger inn i veggen for å unngå perforering av denne ved installasjon av skjult elektrisk anlegg. Dette er en fuktteknisk god løsning. Dampsperrens viktigste oppgave er å gjøre veggen lufttett på innsiden, og dermed hindre varmetap og oppfukting på grunn av luftlekkasjer gjennom konstruksjonen.

For å redusere faren for kondens på innsiden av dampsperren bør minst tre ganger så mye av isolasjonen legges på kald side som på innsiden av dampsperren.



  1. Utvendig kledning
  2. Utlekting og sløyfer
  3. Vindsperre
  4. ROCKWOOL Flexi A-Plate
  5. Stendere
  6. Dampsperre (inntrukket)
  7. Utlektet isolasjon
  8. Innvendig kledning

U-verdi (W/m²K) - Yttervegg med trestendere og innvendig utforing - Flexi A-Plate

Stender

Isolasjonstykkelse ROCKWOOL Flexi A-Plate med utforing

48 + 123 mm48 + 148 mm48 + 173 mm48 + 198 mm
36 mm0,230,210,180,17
48 mm0,240,210,190,17


U-verdi (W/m²K) - Yttervegg med trestendere og innvendig utforing - Flexi A-Plate 34

Stender

Isolasjonstykkelse ROCKWOOL Flexi A-Plate 34 med utforing

48 + 148 mm48 + (98 + 70) mm48 + 198 mm48 + 250 mm
36 mm0,20,180,160,14
48 mm0,210,190,170,14

U-verdiene er beregnet for vegger med 9 og 12% treandel, myk vindsperre og gipsplater.

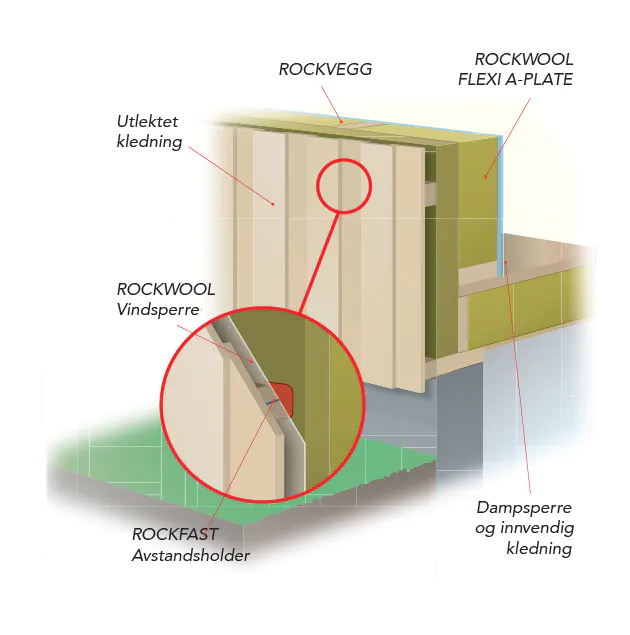

Yttervegg med trestendere og utvendig isolert med Rockvegg

Systemet Rockvegg består av en formfast og dukbelagt isolasjonsplate i full etasjehøyde, samt RockFast® avstandsholdere og skruer for feste av holder og lekt.

Utenpå Rockvegg platen benyttes en myk vindsperre i full etasjehøyde. Løsningen bryter kuldebroer effektivt og gir en slank konstruksjon på grunn av RockVegg platens gode isolasjonsevne.



  1. Utvendig kledning
  2. Utlekting med trelekt
  3. Vindsperre
  4. RockFast avstandsholder
  5. Rockvegg isolasjonsplate
  6. ROCKWOOL Flexi A-Plate
  7. Plastfolie og innvendig kledning

U-verdi (W/m²K) - Yttervegg med trestendere og Flexi A-Plate utvendig isolert med Rockvegg

Rockvegg Tykkelse (mm)

Flexi A-plate 34 Tykkelse (mm)

Stenderdimensjon (mm)

U-verdi (W/m²K)

477036 x 730,3
48 x 730,3
479836 x 980,25
48 x 980,26
4714836 x 1480,19
48 x 1480,2
4719836 x 1980,16
48 x 1980,16



U-verdi (W/m²K) - Yttervegg med trestendere og Flexi A-Plate 34 utvendig isolert med Rockvegg

Rockvegg Tykkelse (mm)

Flexi A-plate Tykkelse (mm)

Stenderdimensjon (mm)

U-verdi (W/m²K)

477036 x 730,29
48 x 730,29
4710036 x 980,25
48 x 980,25
4712536 x 1230,21
48 x 1230,22
4715036 x 1480,19
48 x 1480,2
4717036 x 1730,17
48 x 1730,18
4720036 x 1980,16
48 x 1980,16

U-verdiene er beregnet for stenderverk med 9 og 12% treandel, myk vindsperre og innvendig gipskledning.



Detaljløsninger for ulike kledningstyper

Stående tømmermannskledning

Utlekting og klemming av vindsperre: 36(48)x48 mm horisontalt.



Stående falset kledning

Utlekting og klemming av vindsperre: 23x48 mm vertikalt, 11x48 mm og 36x48 mm horisontalt.



Liggende kledning

Utlekting og klemming av vindsperre: 36(48)x48 mm vertikalt, 11x48 mm horisontalt.

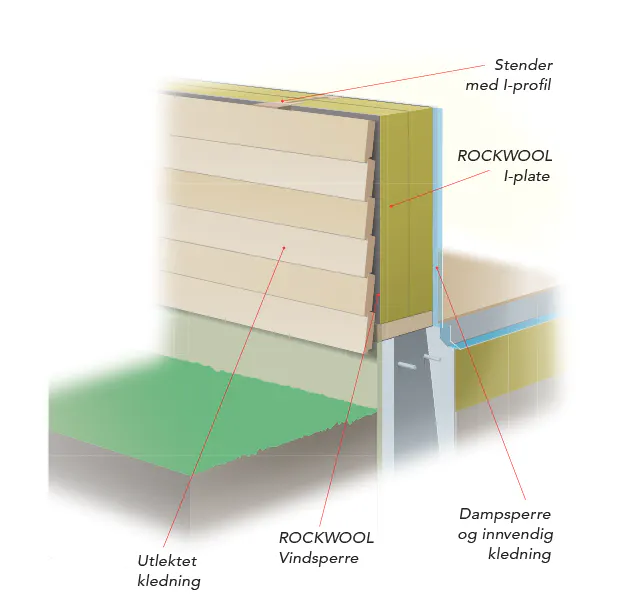

Yttervegg med stendere av I-profiler

Vegger med stendere av I-profil isoleres med ROCKWOOL I-Plate som har utfreste spor på begge langsidene. For å fylle ut hele I-profilen må det benyttes to isolasjonsplater.

  1. Utvendig kledning
  2. Utlekting og sløyfer
  3. Vindsperre
  4. ROCKWOOL I-Plate i to lag
  5. I-profil
  6. Dampsperre og innvendig kledning

U-verdi (W/m2K) - Yttervegg med I-profiler

I-plate
Tykkelse mm		U-verdi
(W/m2K)
2000,20
2500,17
3000,14

U-verdiene er beregnet for myk vindsperre og gipsplater. For yttervegger med asfaltimpregnert trefiberplate kan U-verdien reduseres med 0,01 (W/m2K).

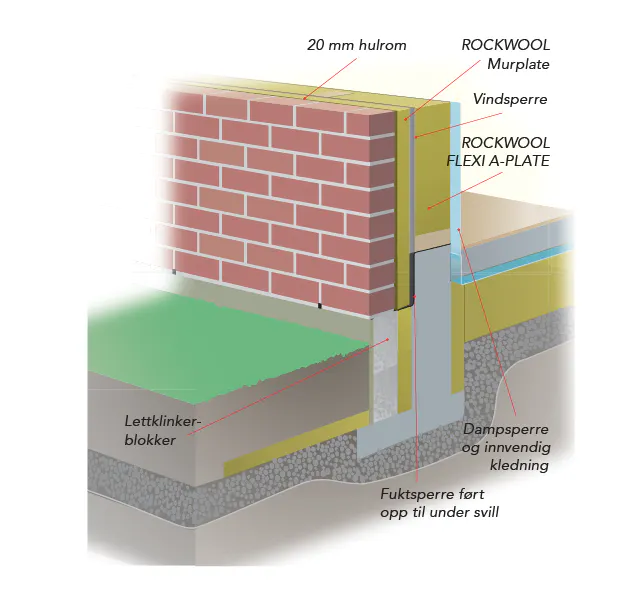

Yttervegg med trestendere og forblending

Stenderverket isoleres med ROCKWOOL Flexi A-Plate og Murplate utenfor vindsperren. Bak forblendingen skal det være en spalte på min. 20 mm.

Dersom det ikke benyttes murisolasjon, skal hulrommet ha en dybde på 50 mm.

U-verdien er forutsatt at luftespalten ikke er ventilert, men at veggen har drenering i stussfugene i bunn. Verdiene er basert på et stenderverk med 48 mm brede stendere tilsvarende 12% treandel.



  1. Forblending
  2. 20 mm luftspalte
  3. Murbinder med skive
  4. ROCKWOOL Murplate
  5. Vindsperre
  6. ROCKWOOL Flexi A-Plate
  7. Stendere
  8. Dampsperre og innvendig kledning


U-verdi (W/m²K) - Yttervegg med trestendere og Flexi A-Plate, og Murplate bak murforblending

Flexi A-Plate i stenderverk Tykkelse mm

Murplate Tykkelse mm

050100150
70 0,45 0,27 0,190,15
1000,370,230,170,14
1250,310,20,160,13
1500,260,190,150,13
1700,230,170,140,12
2000,210,160,130,11


U-verdi (W/m²K) - Yttervegg med trestendere og Flexi A-Plate 34, og Murplate bak murforblending

Flexi A-Plate 34 i stenderverk Tykkelse mm

Murplate Tykkelse (mm)

050100150
700,430,260,190,15
980,340,220,170,13
1480,250,180,140,12
98 + 700,220,170,130,11
1980,200,150,120,10



Laftet yttervegg med isolert bindingsverk

Selv om det ikke er krav om varmeisolering av laftede yttervegger etter forskriftene kan det gi flere fordeler.

Hytter som står oppvarmet vil få betydelig lavere fyringsutgifter, og hytter som står uoppvarmet blir raskere varme, dersom lafteveggen isoleres på innsiden. Ved innvendig isolering bør det settes opp en vindsperre dersom veggen ikke er lufttett.

Deretter bindingsverk med ROCKWOOLFLEXI A-PLATE, ROCKTETT Dampsperre og innvendig kledning. Ved utvendig isolering benyttes først en vindsperre mot lafteveggen, og deretter utlekting med ROCKWOOL FLEXI A-PLATE og en ny vindsperre før kledningen.

Den ytterste vindsperren bør være mer diffusjonsåpen enn den indre.

U-verdi (W/m2 K)

LafteveggIsolasjonstykkelse med ROCKWOOL FLEXI A-PLATE
73 mm98 mm123 mm148 mm
145 mm0,350,290,250,22
200 mm0,310,270,230,21

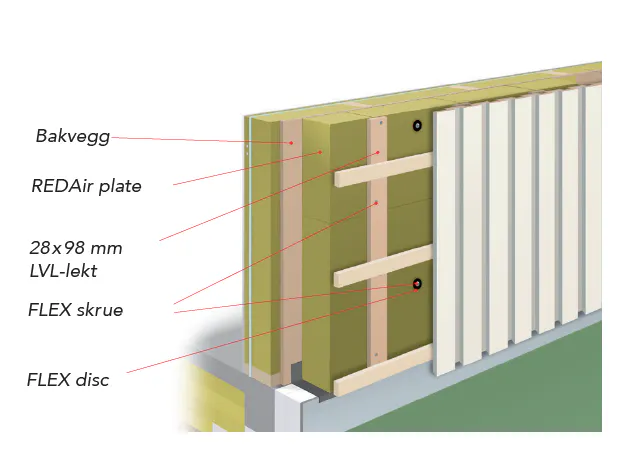

Etterisolering av bindingsverksvegger

Ved utvendig isolering av vegger blir den gamle veggen varmere. Den får dermed en lavere relativ fuktighet slik at risikoen for kondensering i konstruksjonen blir mindre.

Den gamle kledningen bør fjernes slik at bakveggen for isolasjonen blir slett.

Man unngår dermed at kald luft trekker opp bak den utlektede isolasjonen.

Hvis det er underkledning av tre på stenderverket er det mest praktisk å blåse inn ROCKWOOL.

På utsiden kan veggen etterisoleres med tradisjonell utlekting med Flexi A-Plate, alt. ROCKVEGG eller REDAir Flex.

På innsiden kan det lektes ut med Flexi A-Plate, samt montere dampsperre og ny kledning.

U-verdi (W/m2K) - Bindingsverksvegg av 4 x 4” boks med innblåst 100 mm ROCKWOOL i hulrom



Utvendig isolasjon

Innvendig påforing isolert med Flexi A-Plate

  0 mm48 mm70 mm
Påforing med Flexi A-Plate48 mm0,280,210,21
70 mm0,250,20,19
Rockvegg47 mm0,260,20,19
REDAir FLEX100 mm0,180,150,14
150 mm0,150,130,12
200 mm0,120,110,10



Utvendig isolasjon

Innvendig påforing med Flexi A-Plate 34

  0 mm48 mm70 mm
Påforing med
Flexi A-Plate 34		48 mm0,280,220,20
70 mm0,250,200,19
Rockvegg47 mm0,260,200,18
REDAir FLEX100 mm0,180,150,14
150 mm0,150,120,12
200 mm0,120,100,10

U-verdiene forutsetter en treandel på 12% i påforing/utforing, samt utvendig og innvendig kledning av tre.



Etterisolering av reisverksvegger

Vegger av reisverk kan tilleggsisoleres på samme måte som bindingsverksvegger, men det er viktig å enten fylle hulrommet bak kledningen med innblåsning og lekte ut med ny isolasjon, eller ta av den gamle kledningen og bare lekte ut med ny isolasjon direkte på reisverket.

Det er viktig at vindsperren monteres med tette skjøter, og at det er tette overganger mellom den nye vindsperren og eksisterende vegg. På utsiden kan veggen etterisoleres med tradisjonell utlekting med Flexi A-Plate, alternativt Rockvegg eller REDAir Flex. På innsiden kan det lektes ut med Flexi A-Plate, samt montere dampsperre og ny kledning.

U-verdi (W/m2K) - Vegg av reisverksplank etterisolert på utsiden og/eller innsiden

Utvendig isolasjon

Innvendig påforing isolert med Flexi A-Plate

Påforing med Flexi A-Plate 048 mm70 mm
48 mm0,490,320,28
70 mm0,400,280,25
Rockvegg47 mm0,430,290,26
REDAir Flex100 mm0,250,20,18
150 mm0,190,150,14
200 mm0,150,130,12
250 mm0,120,110,10



Utvendig isolasjon

Innvendig påforing isolert med Flexi A-Plate

  0 mm48 mm70 mm
Påforing med
Flexi A-Plate 34		48 mm0,490,290,25
70 mm0,400,240,22
Rockvegg47 mm0,430,290,25
REDAir Flex100 mm0,250,200,18
150 mm0,190,150,14
200 mm0,150,120,12
250 mm0,120,100,10

U-verdiene forutsetter en treandel på 12% i påforing/utforing, samt utvendig og innvendig kledning av tre.
