Isolering av kjellervegger

Prinsipper for isolering av kjellervegger og kjellergulv

  • Utvendig benyttes et trykkbrytende og drenerende lag.
  • Minst 1/3 av isolasjonsmengden plasseres på utsiden, for å unngå innvendig kondens på kjellerveggen. Betongvegger bør ha minst 100 mm isolasjon på utsiden. Er det høy fuktbelastning i kjelleren (vaskerom, bad, el. l.) bør det vurderes å legge 2/3 av isolasjonsmengden på utsiden.
  • Det benyttes minst 30 mm ROCKWOOL mellom bindingsverket og kjellerveggen ved innvendig isolering. Dette reduserer risikoen for muggvekst på treverket. Papp eller andre organiske materialer må ikke ha direkte kontakt med betong, pga fare for muggdannelse.
  • Ved innvendig isolering benyttes ikke dampsperre, dersom mer enn halvparten av veggen er under terreng. Det kan alternativt benyttes en vindsperre bak innvendig kledning for å sikre god lufttetthet, spesielt dersom kjellerveggen er av murblokker.

Isolering av kjellervegg av lettklinker

Lettklinkerblokker finnes i ulike tykkelser, og mures opp fra en såleblokk og avsluttes med U-blokk i toppen. Avstand mellom innvendige støttevegger dimensjoneres ut fra blokktykkelse, oppfyllingshøyde og type tilbakefyllingsmasser. Under sålen bør det legges XPS-isolasjon og 100 mm drenerende masser. Lettklinkervegger må slemmes eller pusses på begge sider, selv om det skal benyttes innvendig isolasjon. Utvendig kan det også benyttes grunnmursplater av plast med knotter som ekstra fuktsikring.

Utvendig isoleres veggen med ROCKWOOL Drensplate i hel lengde opp til terrengnivå og fastholdes med ROCKWOOL Avslutningslist i toppen. Over bakken kan det brukes trykkfast ROCKWOOL (for eksempel Hardrock Fasadeplate), som fastgjøres med festeplugger og deretter påføres et fasadepussystem utenpå. Alternativt kan det lektes ut og benyttes ROCKWOOL Flexi A-Plate og en fuktsikker kledningsplate.

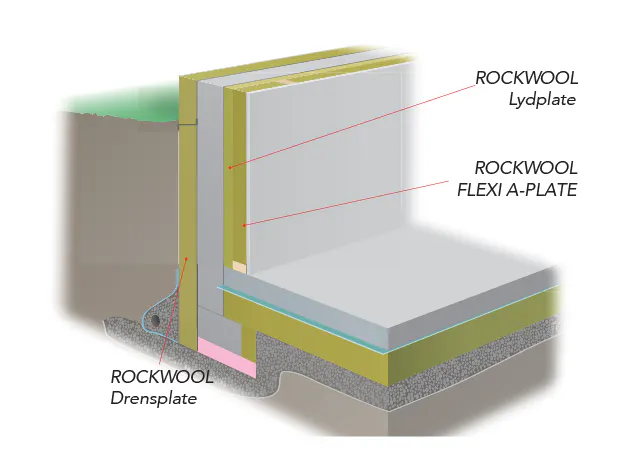

  1. Lettklinkerblokk
  2. ROCKWOOL Drensplate
  3. ROCKWOOL Avslutningslist
  4. ROCKWOOL Lydplate ev. ROCKWOOL Flexi A-Plate
  5. ROCKWOOL Flexi A-Plate
  6. Grunnmurpapp
  7. XPS (Ekstrudert polystyren)

Innvendig trekkes stenderverket 30 mm fra veggen og isoleres med ROCKWOOL Lydplate eller ROCKWOOL Flexi A-Plate på baksiden. I mellom stenderne benyttes ROCKWOOL Flexi A-Plate i ønsket tykkelse, og deretter innvendig kledning.

U-verdi (W/m2K)

Isolasjonstykkelse ROCKWOOL Flexi A-Plate og Drensplate

 Drensplate 50 mm 100 mm
 Flexi A-plate t1 + t2
 30 + 48 mm 0,19 0,15
 30 + 73 mm  0,17 0,14
 50 + 48 mm 0,18 0,14
 50 + 73 mm 0,16 0,13

t1 er ROCKWOOL Lydplate eller Flexi A-Plate mellom murvegg og stenderverket, t2 er Flexi A-Plate i stenderverket. Kjellervegg isolert helt opp utvendig. Over terreng trykkfast ROCKWOOL som er pusset. 2,0 m jordfylling med sand/grus.

Kuldebro
Kuldebroverdien for overgangen mellom lettklinkervegg med såleblokk og betonggulv er 0,06 W/mK.

Gjelder for ROCKWOOL Drensplate i tykkelser 50-100 mm og ROCKWOOL Flexi A-Plate 50+73 mm eller 50+48 mm innvendig på mur.

Isolering av kjellervegg av betong

Kjelleryttervegger av betong støpes i tykkelse 150 mm eller mer, avhengig av armeringsmengde, avstand mellom innvendige støttevegger, oppfyllingshøyde og tilbakefyllingsmasser. Det finnes også ulike murblokker av betong som mures opp.

Kjellerveggen fundamenteres på en såle med bredde tilpasset grunnforholdene. Ved fundamentering på fjell eller svært gode grunnforhold kan sålen utelates. Under kjellervegg legges XPS (Ekstrudert polystyren) og 100 mm drenerende masser.

Støpereir, hull etter bindere etc. tettes igjen utvendig, og det kan også benyttes grunnmursplater av plast med knotter som ekstra fuktsikring. Murte vegger må pusses eller slemmes på begge sider, selv om det benyttes innvendig isolasjon.

  1. Betongvegg
  2. ROCKWOOL Drensplate
  3. ROCKWOOL Avslutningslist
  4. ROCKWOOL Lydplate ev. FLEXI A-PLATE
  5. ROCKWOOL FLEXI A-PLATE
  6. Grunnmurpapp
  7. XPS (Ekstrudert polystyren)

Utvendig isoleres veggen med ROCKWOOL Drensplate i hel lengde opp til terrengnivå og fastholdes med ROCKWOOL Avslutningslist i toppen. Over bakken kan det brukes trykkfast ROCKWOOL (for eksempel Fasadeplate), som fastgjøres med festeplugger og deretter påføres et fasadepussystem utenpå.

Alternativt kan det lektes ut og benyttes ROCKWOOL Flexi A-plate og en fuktsikker kledningsplate. Innvendig trekkes stenderverket fra veggen og isoleres med ROCKWOOL Flexi A-plate eller Murplate på baksiden. I mellom stenderne benyttes ROCKWOOL Flexi A-plate i ønsket tykkelse, og deretter innvendig kledning.



U-verdi (W/m2K)

Isolasjonstykkelse ROCKWOOL Flexi A-Plate og Drensplate

Drensplate 50 mm 70 mm 100 mm
Flexi A-plate t1 + t2
50 + 48 mm0,21 0,19 0,16
50 + 73 mm0,18 0,17 0,15
50 + 98 mm0,170,15 0,14
70 + 48 mm0,180,17 0,15
70 + 73 mm0,170,15 0,14

t1 er ROCKWOOL FLEXI A-PLATE mellom murvegg og stenderverket, t2 i stenderverket. Kjellervegg isolert helt opp utvendig. Over terreng trykkfast ROCKWOOL som er pusset. 2,0 m jordfylling med sand/grus.

OBS! Min 1/3 av isolasjonen bør plasseres på utsiden av veggen for å unngå kondens og fuktskader. Kombinasjoner merket med rødt bør derfor unngås.

Kuldebro

Kuldebroverdien for overgangen mellom betongvegg og -gulv er 0,05 W/mK.

Gjelder for ROCKWOOL Drensplate i tykkelser 50-100 mm og ROCKWOOL FLEXI A-PLATE 50+73 mm eller 50+48 mm innvendig på mur. Betongvegg tykkelse 150 mm.
