Skap deg et attraktivt luftrom hvor både sjel og velvære kan pleies, hvor hyggelige stunder kan deles og hvor naturen slippes inn og gir deg fornyet energi. ROCKWOOL Toprock Terrace bidrar til å la drømmene gå i oppfyllelse, hvor naturens egen stein er forvandlet til en robust, resirkulerbar og brannsikker løsning som er lett å prosjektere, rask å legge ut og som gir deg økt trygghet.
Det tidsbesparande systemet Toprock er et populært takprodukt. Med Toprock Terrace blir det enkelt å bygge energieffektive tak som tåler tråkk og gangtrafikk. Isolasjonen tåler større belastninger og er tilpasset takterrasser eller takflater med gangtrafikk.
I likhet med de øvrige Toprock produktene består Toprock Terrace System av lameller og takplater. Lamellene er tilskåret slik at de skaper et fall på taket umiddelbart. Den gjennomtenkte konstruksjonen med fallplater gjør at utleggingen går raskt og tidsforbruket kan reduseres med opp til 50%.
Toprock Terrace System er designet for en langtids trykkstyrke på 45 kPa (ved 2% deformasjon).
TOPROCK Terrace System er en innovativ løsning for isolering av blant annet takterrasser. Systemet gir tilstrekkelig fall, samtidig som det tåler belastningen fra gangtrafikk og utemøbler.
Med TOPROCK Terrace System får du et tak som også er et gulv. Isolasjonen tåler større belastning og er perfekt tilpasset takterrasser eller takflater man skal kunne gå på. Den gjennomtenkte konstruksjonen gjør at utleggingen går raskt både ved nybygg og ved rehabilitering. Den raske monteringen og unike pakkingen gjør TOPROCK Terrace System til en kostnadseffektiv løsning for isolering av takflater som utsettes for belastning, for eksempel takterrasser, gang- og inspeksjonsbaner. Ved montering av takterrasse bruker man spesialproduserte avstandsstykker der gulvet – enten det er snakk om trebord eller heller – monteres. Det er også enkelt å tilpasse nødvendig drenering.
TOPROCK TERRACE - på profilerte stålplater:
| Faldlængde i m | U-værdi 0,18 | U-værdi 0,15 | U-værdi 0,12 | U-værdi 0,10 | U-værdi 0,09 |
| 2 | 300 | 325 | 375 | 450 | 500 |
| 4 | 350 | 350 | 425 | 475 | 525 |
| 6 | 400 | 400 | 450 | 500 | 550 |
| 8 | 450 | 450 | 475 | 550 | 575 |
| 10 | 500 | 500 | 500 | 575 | 625 |
U-værdi (W/mK)
Ovenstående beregninger tar ikke høyde for fallrenne, noe som vil øke u-verdien noe. Tabellen kan derfor kun anses som veiledende.
Dampsperren plasseres 60 mm opp i isolasjonen. En kondensberegning bør utføres for å sikre korrekt plassering.
TOPROCK TERRACE - på betongunderlag:
| Faldlængde i m | U-værdi 0,18 | U-værdi 0,15 | U-værdi 0,12 | U-værdi 0,10 | U-værdi 0,09 |
| 2 | 265 | 340 | 390 | 465 | 515 |
| 4 | 315 | 365 | 415 | 490 | 540 |
| 6 | 340 | 390 | 440 | 515 | 565 |
| 8 | 390 | 415 | 490 | 540 | 590 |
| 10 | 440 | 440 | 515 | 590 | 615 |
U-værdi (W/m)
Ovenstående beregninger tar ikke høyde for fallrenne, noe som vil øke u-verdien noe. Tabellen kan derfor kun anses som veiledende.
| Område | Beskrivelse | Standard | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Varmemotstand R-verdi |
| EN 12667 | ||||||||||||||
| Brannklasse | A2-S1,d0 | EN 13501-1 | ||||||||||||||
| Vannabsorpsjon | Korttid, WS ≤ 1 kg/m² | EN 1609 | ||||||||||||||
| Dampdiffusjon | MU1 (samme diffusjonsmotstand som luft) | EN 10456 | ||||||||||||||
| Dimensjonsstabilitet DS(70,90) | Lengde og bredde max ±1%, tykkelse max -1% | EN 1604 | ||||||||||||||
| Produktsertifikat | Sertifikat |
| Type | Beskrivelse | Systemtykkelse | Stk pr pall | m2 pr pall |
|---|---|---|---|---|
| Enheter på pallen | ||||
| Toprock Terrace 1 | 190/215 | 48 | 9,6 | |
| Toprock Terrace 2 | 215/240 | 48 | 9,6 | |
| Toprock Terrace 3 | 240/265 | 48 | 9,6 | |
| Toprock Terrace 4 | 265/290 | 48 | 9,6 | |
| Toprock Terrace 1234 | 190/290 | 4x12 | 9,6 | |
| Toprock Terrace UL | 100 | 24 | 4,8 | |
| Toprock Terrace Takplate | 30 | 20 | 48 |
U-verdi tabell - Betong
U-verdi tabell - Stål
* Ovenstående beregninger tar ikke høyde for fallrenne, noe som vil øke u-verdien noe. Tabellen kan derfor kun anses som veiledende. * Dampsperren plasseres 60 mm opp i isolasjonen. En kondensberegning bør utføres for å sikre korrekt plassering.

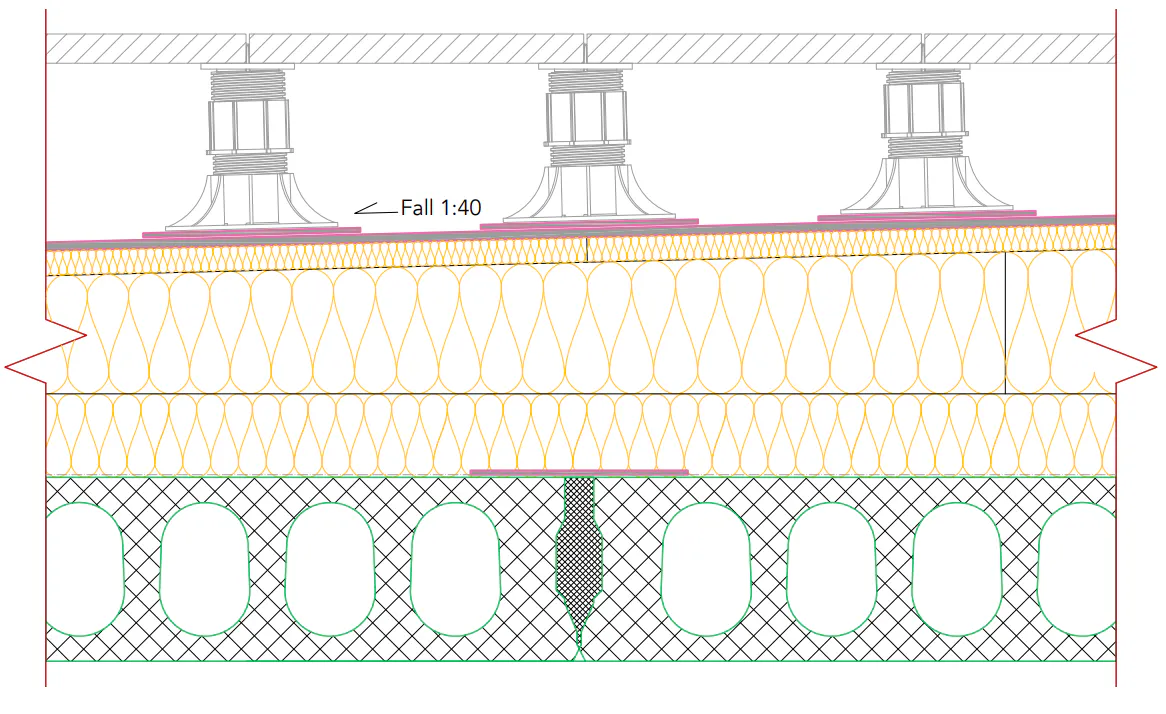

Oppbygging av fall med Toprock Terrace System
Toprock Terrace System består av lameller med et fall på 1:40 som det legges en 30 mm topplate på. Systemet inneholder 4 standard fallplater (format 1000x200 mm) og en underlagslamell som benyttes ved større fallengder.
Fallet på 1:40 ligger i lamellen sin lengderetning. Tykkelsen vises i systemtegningen nedenfor. Den 100 mm tykke basislamellen benyttes når systemtykkelsen overstiger 260 mm.
1. Fallplate 1: 160-185 mm
2. Fallplate 2: 185-210 mm
3. Fallplate 3: 210-235 mm
4. Fallplate 4: 235-260 mm
5. UL: 100 mm
6. Takplate: 30 mm
Toprock Terrace system - Sampakking
Toprock Terrace System leveres med lameller og takplater pakket på samme pall. Lamellene er pakket på vår smarte patenterte miljøpall. Hver pall inneholder leveranse for et bestemt antall kvadratmeter. Miljøpallen, som er bygget av isolasjon med en resirkulerbar PE-folie rundt, er lettere enn en tradisjonell trepall. Pallens utforming er tilpasset hver enkelt systemtykkelse så pallehøyden vil kunne variere noe. På bildet vises Toprock Terrace System 1. Underlagslamell leveres på trepall.
