Brandwerende doorvoeren

Brandveilig afdichten van brandbare en onbrandbare, warme of koude leidingen door compartimentsgrenzen met het Conlit 150 U systeem

Producten Contact

Doorvoeringen van leidingen zijn onvermijdelijk in een gebouw, maar vormen tegelijk een groot risico in verband met branduitbreiding. Ze lopen dwars door compartimenten heen en creëren zo ‘lekken’ waardoor een brand zich snel kan verspreiden. Brandwerende doorvoeringen zijn dan ook van levensbelang. Daarnaast kan het (correct) brandwerend beschermen van dergelijke doorvoeringen heel wat materiele schade voorkomen.

Waarom zijn brandveilige doorvoeringen belangrijk?

Doorvoeringen van leidingen (sanitaire buizen, verwarmings- en koelleidingen) zijn onvermijdelijk in een gebouw, maar vormen potentieel een groot risico voor de brandveiligheid.

Een gebouw wordt in compartimenten verdeeld om het brandrisico binnen bepaalde gebouwdelen te beperken, de verspreiding van het vuur te verhinderen en de rookontwikkeling tegen te gaan. Brandcompartimenten zijn afgescheiden door brandbestendige wanden, vloeren, plafonds, ramen en deuren. De doeltreffendheid van een compartiment wordt bepaald door de brandweerstand van de compartimentsgrenzen. Leidingdoorvoeren vormen een niet te onderschatten risico in de totale brandweerstand van een muur of plafond. Een kunststof leiding bijvoorbeeld smelt in geval van brand meteen. Hierdoor ontstaat er een opening waarlangs vuur of rook zich kunnen verspreiden naar de aanpalende compartimenten. Zelfs metalen leidingen vormen een risico. Een metalen leiding is namelijk een uitstekende thermische geleider en kan een spontane ontbranding op andere materialen veroorzaken.

Wettelijk is bepaald dat de brandwerendheid op de plaatsen van doorvoeren minstens gelijk moet zijn aan de vereiste brandwerendheid van de wand of de vloer. Dit geldt zowel voor brandbare en onbrandbare leidingen. Met Conlit 150 U biedt ROCKWOOL een brandwerende isolatieoplossing voor doorvoeren die voldoen aan de strengste norm op het vlak van brandpreventie.

Voordelen ROCKWOOL Conlit 150 U voor doorvoeren:

Brandwerende, akoestische en thermische isolatie in één
Getest volgens Europese norm EN 1366-3 (classificatie EN 13501-2)
Makkelijk en snel te verwerken
Kostenefficiënte oplossing
Warme én koude toepassingen

Isolatieproducten

Ons product voor het isoleren van brandwerende doorvoeren

Brandwerende isolatie

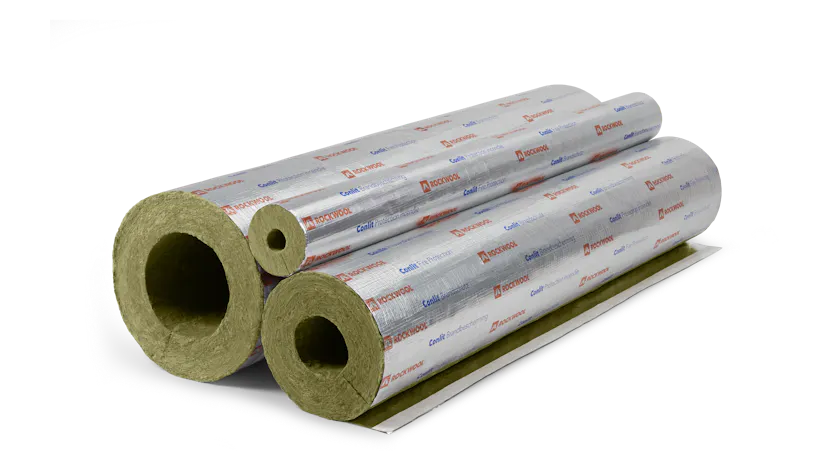

Conlit 150 U

Pijpschaal van steenwol voor het realiseren van brandwerende doorvoeringen van leidingen in wanden en vloeren. De pijpschalen zijn geschikt voor zowel brandbare en niet brandbare leidingen.

Het ROCKWOOL-doorvoeringsysteem bestaat uit verschillende onderdelen die complementair zijn aan Conlit 150 U in de brandwerende toepassing:

Thermische isolatie (HVAC)

ROCKWOOL 810

Steenwol pijpschaal geschikt voor het thermisch en brandveilig isoleren van verwarmingsleidingen, sanitaire leidingen en brandwerende doorvoeringen. De pijpschaal is bekleed met een glasvezelversterkt aluminium en is voorzien van een zelfklevende overlap.

Koude-isolatie

Teclit® PS 200

Steenwol pijpschaal met bijzonder sterke, dampdichte aluminiumfolie. Voorzien van een zelfklevende overlap. Geschikt voor het isoleren van koude- en/of warme leidingen in technische installaties van gebouwen.

Thermische isolatie (HVAC)

ROCKWOOL Klimarock

Flexibele steenwol isolatiedeken met verticaal georiënteerde vezels. Geschikt voor het thermisch en akoestisch isoleren van ronde en rechthoekige luchtkanalen. Voorzien van een glasvezelversterkte aluminiumfolie.

Brandwerende isolatie

Conlit Penetration Board

Dé brandwerende en eenvoudige oplossing voor het dichten van grote openingen waardoor meerdere leidingen worden gevoerd. Gecombineerd met de pijpschalen Conlit 150 U of ROCKWOOL 810 kunnen zowel brandbare en onbrandbare leidingen brandveilig door wanden en vloeren worden gevoerd.

Brandwerende isolatie

Conlit Fix

Onbrandbare lijm speciaal ontwikkeld voor de verlijming van Conlit-producten in brandwerende constructies.

Brandwerende isolatie

Conlit Kit

Brandwerende spuitkit, geschikt voor het dichten van openingen tussen Conlit 150 U pijpschalen en de basisconstructie (tot 30 mm).

Koude-isolatie

Teclit® Alutape

Versterkte aluminium tape voor een veilige, dampdichte afdichting van alle naden en verbindingen in het Teclit isolatiesysteem.

Koude-isolatie

Teclit® Flextape

Hoogwaardige flexibele tape voor het dampdicht afdichten van penetraties in de aluminiumfolie. Op plekken waar leidingklemmen, pompen, etc. door Teclit PS 200 en Teclit LM 200 steken, moet de aluminiumlaag dampdicht worden afgeplakt met Teclit Flextape.

Verwerking

ROCKWOOL steenwol producten zijn makkelijk op maat te brengen en te verwerken. Maar er is meer. Zo wordt de speciale Conlit 150 U-pijpschaal gemaakt met een buitendiameter gelijk aan de standaard diameters gebruikt bij kernboringen. Op die manier kan de pijpschaal in de scheidingsconstructie ingebracht worden zonder arbeidsintensief afdichten. Dure en arbeidsintensieve coatings zijn overbodig om aan de vooropgestelde brandprestaties tegemoet te komen. ROCKWOOL testte zelfs de verschillende doorvoeringen sluitend tegen elkaar. Je kunt dus zelf kiezen of je een tussenafstand wilt voorzien, of de doorvoeringen sluitend tegen elkaar aan wilt brengen.

Bekijk de uitvoeringsrichtlijnen en montagerichtlijnen in onze brochure Brandwerend beschermen van leidingdoorvoeringen. Specifieke producteigenschappen staan in de technische productbladen.

Conlit Fix

Conlit Fix is een onbrandbare lijm, speciaal ontwikkeld voor de montage van Conlit producten in brandwerende constructies. De lijm is uitermate geschikt voor de verlijming van naden tussen Conlit platen en voor de verlijming van Conlit producten aan beton en andere steenachtige materialen.

Bekijk productinformatie

Conlit Fix, Eimer, Bucket, Conlit Steelprotect System, Conlit Glue, Conlit fire protection system, germany

Conlit Kit

Conlit Kit is een ééncomponent brandwerende spuitkit, geschikt voor het dichten van openingen tussen Conlit 150 U pijpschalen en de basisconstructie (tot 30 mm). De kit is licht zwellend in geval van brand en zorgt voor een perfecte dichting. Wordt aangeleverd in een koker.

Bekijk productinformatie

hvac, product, product picture, productrendering, Haustechnik, Conlit Brandschutz, Conlit Kit, Conlit Kit Kartusche, Kartusche, Technical Insulation, Verschluss von Ringspalten, Abschottungen, germany

Tools & Services

Maak gebruik van onze handige Tools en Services rondom het brandveilig isoleren van doorvoeren.
Of kijk eens in ons overzicht met alle tools & services.

Tools

ROCKWOOL BIM Solution Finder

Zoek producten en constructies op toepassing, prestatie of technische details. Met BIM ontwerp je sneller en verminder je het risico op fouten.

Services

Rockcycle®

Met Rockcycle helpen we je bij het inzamelen van steenwol resten van de bouwplaats voor recycling. Bovendien nemen we de verdere logistieke afhandeling voor onze rekening.

Services

Pallet Retour Service

Laat lege pallets en verpakkingsmaterialen niet rondzwerven op de bouwplaats, maar laat ze ophalen middels onze Pallet Retour Service.

Services

EPD Service

De ROCKWOOL EPD (Environmental Product Declaration) Service geeft een transparant inzicht in de daadwerkelijke milieu-impact van ROCKWOOL isolatiematerialen.

De gaten in het brandcompartiment

Het maken van brandveilige leidingdoorvoeren blijkt in de praktijk behoorlijk lastig. Dat het in de praktijk heel vaak fout gaat, bleek uit de voorbeelden en foto’s die de drie sprekers van het webinar De gaten in het brandcompartiment aandroegen. De sprekers waren Johan Bijvank, docent aan de Brandpreventie Academy, Folkert van der Ploeg, coördinator brandonderzoek brandweer regio Twente, en Pascal van den Heuvel, Technical engineer HVAC & Fire Protection bij ROCKWOOL.

Met name de foto’s die Folkert van der Ploeg toonde, lieten het verschil zien tussen de gevolgen van een brand bij een goed uitgevoerde compartimentering en een brand bij een compartimentering met fouten. Behalve branduitbreiding trad er via leidingen en doorvoeringen ook forse rookschade op in andere brandcompartimenten.

(Her)bekijk het webinar

Download het whitepaper

De brandwerende pijpschaal Conlit 150 U is de eenvoudigste en meest kostenefficiënte oplossing op de markt

Peter Abspoel

Technical Account Manager HVAC & FP

Waarom isoleren met ROCKWOOL steenwol?

Welke isolatie kies je voor de brandveilige isolatie van doorvoeringen? We bieden beproefde en geteste steenwol oplossingen die optimale isolatieprestaties leveren: of het nu gaat om doorvoeren van kunststoffen of metalen leidingen of luchtkanalen. Met ROCKWOOL isolatie profiteer je van verwerkingsgemak én van de kracht van steenwol:

Brandveiligheid

Steenwol is bestand tegen temperaturen tot ruim boven de 1.000 °C.
Steenwol draagt niet bij aan branduitbreiding. Doorvoeringen die geïsoleerd zijn met ROCKWOOL steenwol, helpen de verspreiding van vlammen en rook in geval van brand tegen te gaan en te voorkomen dat ze zich verspreiden naar aangrenzende compartimenten. Hierdoor blijft er meer tijd over om levens en waardevolle spullen te redden.
Steenwol is gemaakt van de natuurlijke grondstof steen en is onbrandbaar (Euro-brandklasse A1, volgens EN-13501-1).
ROCKWOOL steenwol veroorzaakt vrijwel geen rookontwikkeling en geen schadelijke toxische gassen bij brand.

Lange levensduur

Steenwol isolatie is een robuust materiaal met een lange levensduur van wel 75 jaar. Gedurende de levensduurcyclus blijft de vormvastheid en isolatiewaarde van de producten behouden. Daarmee is ROCKWOOL isolatie voor brandwerende doorvoeren een duurzame keuze voor de gehele levensduur van het gebouw.

Circulair

Steenwol is een natuurproduct, gemaakt van het vulkanisch gesteente basalt. Een van de meest voorkomende grondstoffen op de planeet. ROCKWOOL steenwol heeft een lange levensduur en een bewezen lage milieu impact. Bovendien kan steenwol keer op keer gerecycled worden met behoud van de oorspronkelijke kwaliteit.

Ontdek de kracht van steenwol

Toepassingen

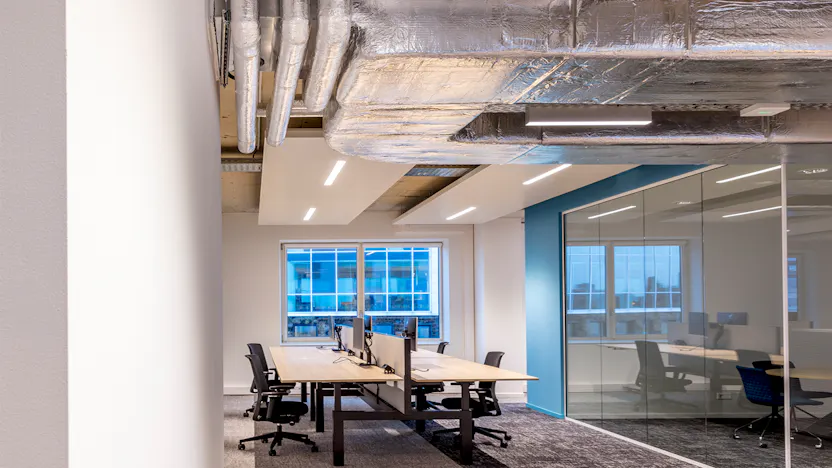

Leidingen & luchtkanalen (HVAC)

ROCKWOOL HVAC isolatieoplossingen voor thermische en koude-isolatie zijn bewezen effectief op het gebied van technische isolatie

Veelgestelde vragen

Wat is WBDBO?

Om branduitbreiding te voorkomen en de gevolgen ervan te beperken, is het belangrijk dat een brandcompartiment standhoudt gedurende een voorgeschreven tijd. Dit is WBDBO (de afkorting staat voor Weerstand Brand Doorslag en Brand Overslag). Daarbij gaat het erom hoe lang de constructie van het brandcompartiment blijft staan (R), hoe lang de compartimentsgrens vlamdicht blijft (E) en hoe lang de temperatuurstijging beperkt blijft (I) tot gemiddeld 140 °C

Wat behelst de nieuwe regelgeving voor pijpisolatie en elektrische leidingen?

In het Bouwbesluit is een nieuw artikel opgenomen, 2.69a, omtrent de brand- en rookklasse van elektrische leidingen en pijpisolatie. Doel is vooral om de hoeveelheid rook die vrijkomt bij een brand, te beperken. Dit gaat om leidingen die grenzen aan de binnen- of de buitenlucht; dus niet om in de constructie weggewerkte leidingen en kabels. Deze brand- en rookklassen worden voor kabels geklasseerd met de EN 13501-6, de classificatienorm voor het brandgedrag van elektrische kabels. De brandklassen lopen van D naar B2. De rookklassen zijn S1 en S2. De eis bedraagt S1(ca) en (I) voor de Extra Beschermde Vluchtroute en S2(ca) en (I) voor overige ruimten. Deze nieuwe eis betreft alle pijpisolatie en elektrische leidingen die grenzen aan de binnen- of buitenlucht en gaat dus niet specifiek om leidingdoorvoeringen.

Wat is het verschil tussen een doorvoer en een lineaire voeg?

Een lineaire voeg is een opening waarvan de lengte meer is dan 10 keer de hoogte. Is de lengte minder dan 10 keer de hoogte dan is het een opening die moet worden dichtgezet volgens EN 1366-3 leidingdoorvoeringen. Om te vallen onder de leidingdoorvoeringen hoeft niet per se sprake te zijn van een leiding die dwars door de compartimentsgrens gaat. Ook kabels vallen er onder, evenals ‘verzwakkingen’ door bijvoorbeeld wandcontactdozen in de wand.

Wat is het verschil tussen een enkelvoudige en een meervoudige doorvoering?

Als 2 of meer doorvoeringen op minder dan 200 mm bij elkaar liggen spreekt men van een meervoudige doorvoering. Deze doorvoeringen moeten dan samen getest worden als één geheel. De afstand tussen de randen van de sparingen moet minimaal 200 mm zijn om leidingdoorvoeringen als enkelvoudig te mogen beschouwen. Als een doorvoering enkelvoudig getest is, mag die ook alleen enkelvoudig worden uitgevoerd. Twee leidingen tegen elkaar aan leggen is niet toegestaan. Dit is een meervoudige doorvoering.

Mag een geteste horizontale leidingoplossing ook toegepast worden bij een verticale leiding?

Mag een geteste oplossing in een lichte scheidingswand ook toegepast worden in een steenachtige (massieve) wand?
