För rörgenomföringar genom brandcellskiljande konstruktioner t.ex. väggar och bjälklag, används lösningar med Rörskål 800* som är testad enligt SS-EN 1366-3 och klassificerad enligt SS-EN13501-3:2005.
Nedan finns några generella anvisningar som följs av förenklade tabeller.
För mer exakt information se vår monteringsanvisning på hemsidan her.
* se Byggproduktcertifikat nr 1583 (KIWA).
Tabellerna med brandkrav gäller vid följande konstruktioner.
| min. densitet | min. tocklek | Gipsskivor | |
| Tunga golv | 550 kg/m3 | 150 mm | - |
| Tunga väggar | 450 kg/m3 | 100 mm | - |
| Lätta väggar* | - | - | 2 på varje sida |
Om väggen är konstruerad i trä får inga delar av rörgenomföringen vara närmare än 100 mm från träet och hålrummet måste fyllas med ROCKWOOL stenull.
| Storlek på hål | Tätning |
| 5 - 35 mm | ROCKWOOL-isolering kompletterad med CONLIT Seal 800 |
| 36 - 100 mm | Gipsplattor med ROCKWOOL emellan hålrummen |

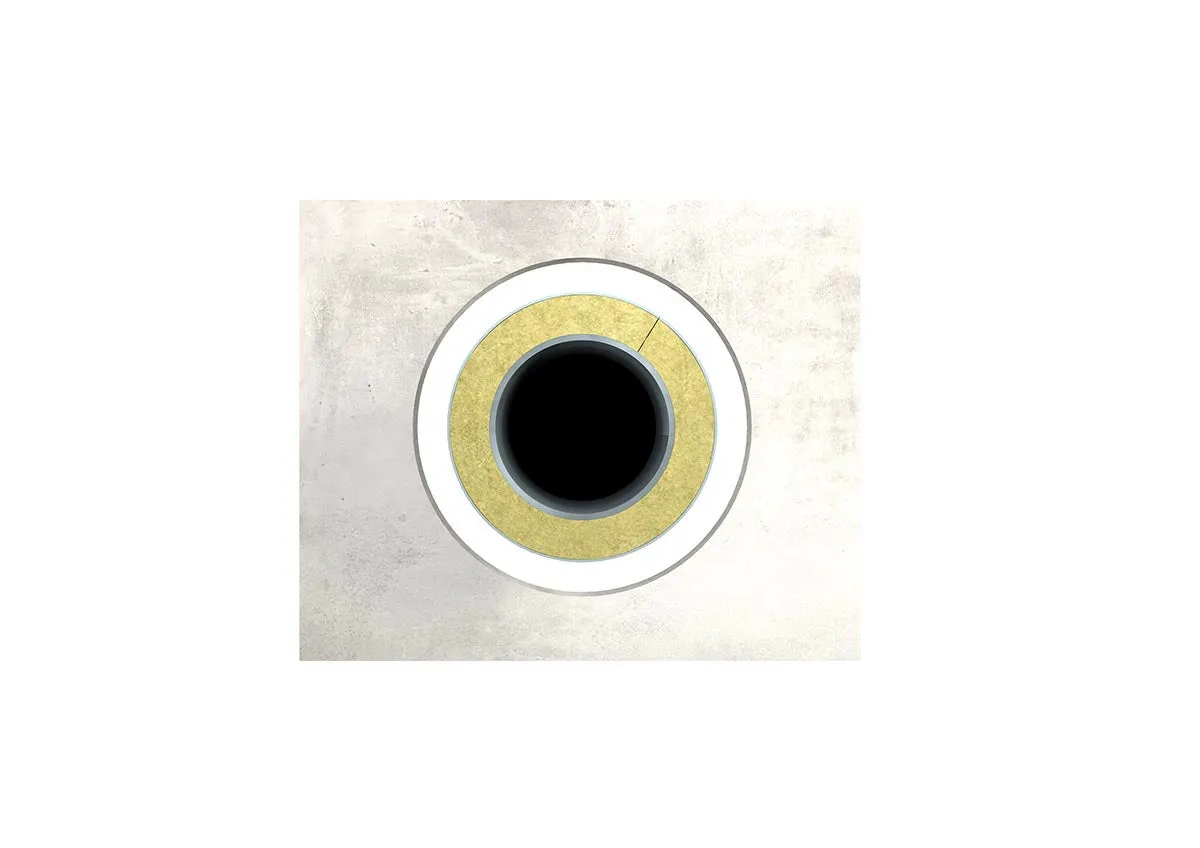

Avståndet mellan vägg-/bjälklagskonstruktionen och isoleringen får inte överstiga 100 mm men måste vara mer än 5 mm. Det vita cirkeln på bilden symboliserar avståndet mellan vägg-/bjälklagskonstruktionen och rörskålen.

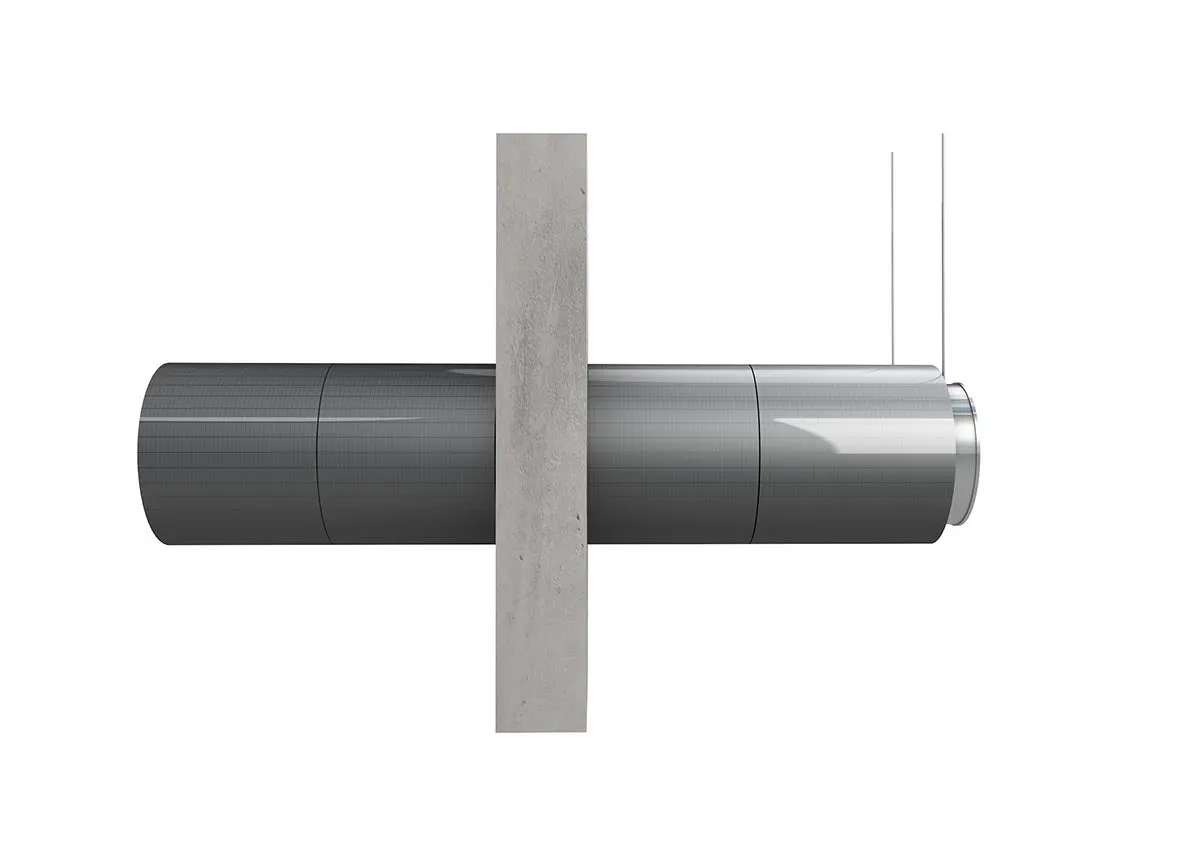

Avståndet mellan vägg eller bjälklag till den första rörupphängningen måste vara mindre än 550 mm.
Rör av icke brännbart material kan installeras mellan 90-45 °, mätt från vägg- eller bjälklagkonstruktionen. För alla andra rör måste de installeras vinkelrätt mot konstruktionen.

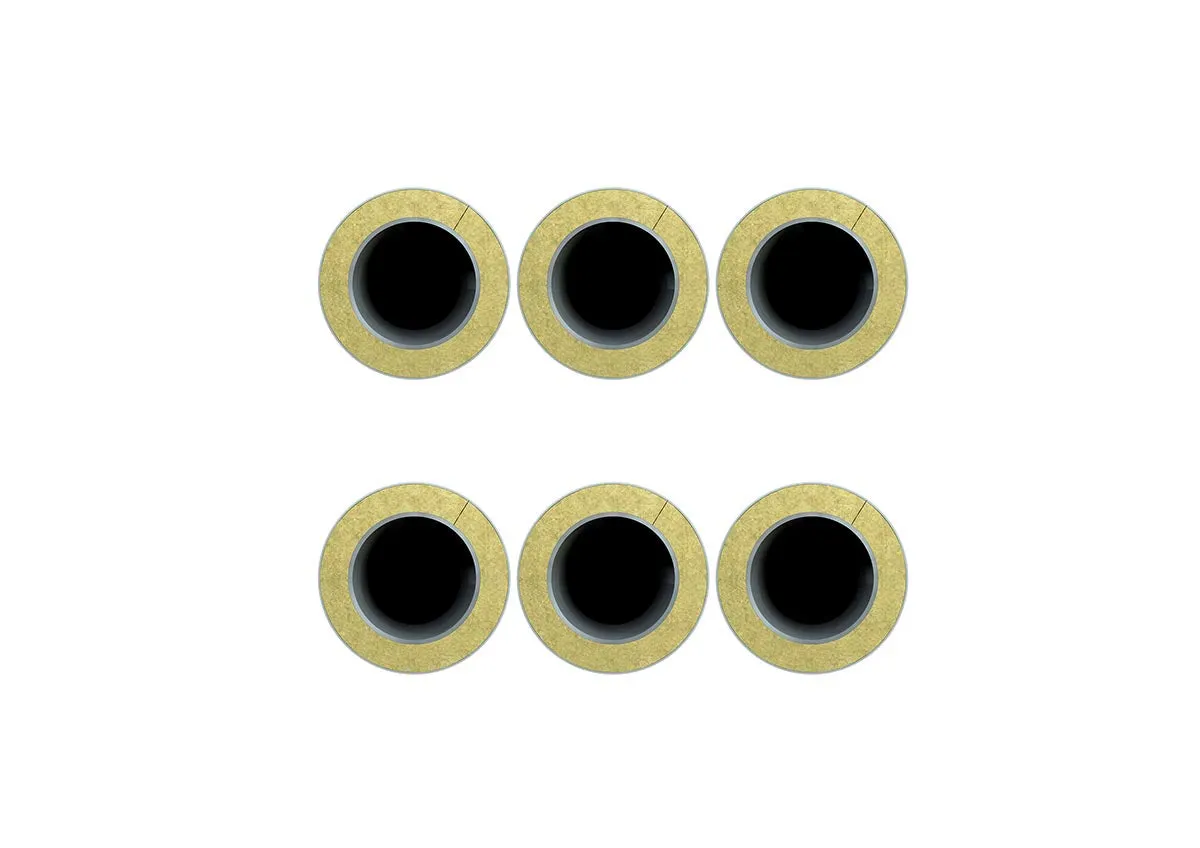

Om rören är installerade i en rad kan den färdiga isolerade ytan ansluta mot nästa rörskål. Avståndet mellan 2 rader måste dock vara min. 78 mm.

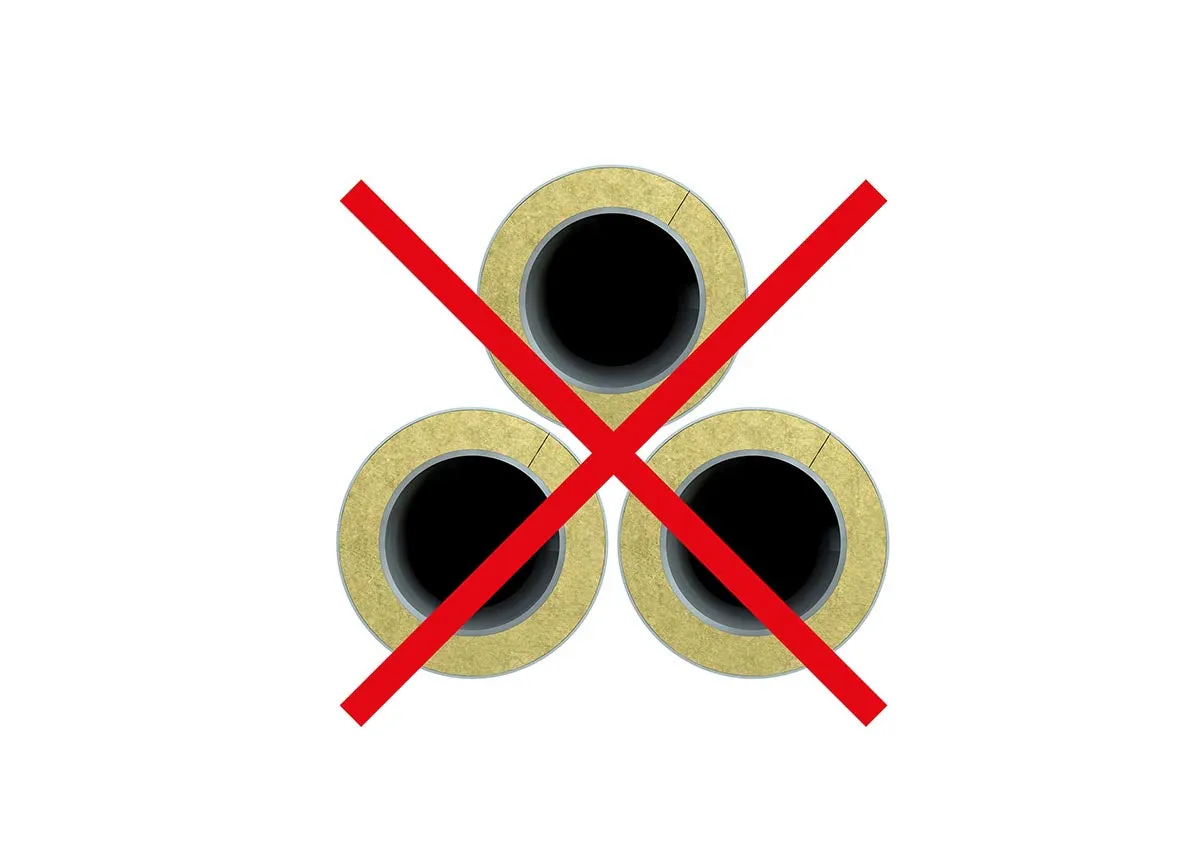

Rör får inte installeras i en grupp.
| Rördiameter (mm) | Rörmaterial | Isolertjocklek (mm) | Brandklass upp till |
| > 10 - ≤ 42 | Rostfritt stål, Koppar | 20 mm – 30 mm | EI 30 – EI 90 |
| > 42 - ≤ 100 | Rostfritt stål, Koppar | 20 mm – 30 mm | EI 30 – EI 90 |
| > 100 - ≤ 108 | Koppar | 30 mm | EI 30 – EI 60 |
För mer information var god se våra monteringsanvisningar för mer detaljerad anvisning.
| Rördiameter (mm) | Rörmaterial | Isolertjocklek (mm) | Brandklass upp till |
| > 10 - ≤ 75 | PE, PVC, Alpex L | 20 mm – 100 mm | EI 30 – EI 90 |
| > 75 - ≤ 110 | PE, PVC | 20 mm – 100 mm | EI 30 – EI 90 |
| > 10 - ≤ 140 | PP | 20 mm – 80 mm | EI 30 – EI 60 |
För mer information var god se våra monteringsanvisningar för mer detaljerad anvisning.
| Rördiameter (mm) | Rörmaterial | Isolertjocklek (mm) | Brandklass upp till |
| > 10 - ≤ 75 | PE, PVC | 20 mm – 100 mm | EI 60 – EI 120 |
| > 75 - ≤ 110 | PE, PVC | 20 mm – 100 mm | EI 60 – EI 120 |
| > 10 - ≤ 140 | PP | 20 mm – 80 mm | EI 60 – EI 120 |
| Rördiameter (mm) | Rörmaterial | Isolertjocklek (mm) | Brandklass upp till |
| > 10 - ≤ 42 | Rostfritt stål, Koppar | 20 mm – 40 mm | EI 60 – EI 120 |
| > 75 - ≤ 89 | Rostfritt stål, Koppar | 20 mm – 30 mm | EI 60 – EI 120 |
| > 100 - ≤ 108 | Koppar | 30 mm | EI 60 – EI 120 |
För mer information var god se våra monteringsanvisningar för mer detaljerad anvisning.
| Rördiameter (mm) | Rörmaterial | Isolertjocklek (mm) | Brandklass upp till |
| > 10 - ≤ 75 | PE, PVC | 20 mm – 100 mm | EI 60 – EI 120 |
| > 75 - ≤ 110 | PE, PVC | 20 mm – 100 mm | EI 60 – EI 120 |
| > 10 - ≤ 140 | PP | 20 mm – 80 mm | EI 60 – EI 120 |
