Varme-, kondens- og brannisolering av ventilasjonskanaler.

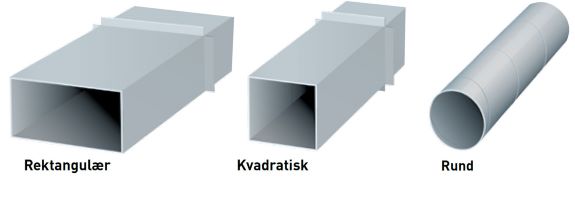

Kanaler kan ha flere utforminger:
Varme-, kondens- og brannisolering av ventilasjonskanaler.
Kanaler kan ha flere utforminger:
Energitap
I følge TEK 17 skal kanaler isoleres for å hindre unødig varmetap. I veiledningen er det henvist til NS-EN 12828 for beregning av energiøkonomisk isolasjonstykkelse.
Følgende kanaler er det nødvendig å isolere mot energitap:
Korrekt isolasjonsklasse finnes i diagram eller tabell på side 9. Korrekt isoleringstykkelse finnes så i tabellen på side 14 til 49. Husk at det skal tas hensyn til varmetap gjennom uisolert oppheng.
Kondens
For å hindre kondens og unngå skader og ulemper på anlegget og omgivelsene kan det også være nødvendig å isolere kanaler som nevnt nedenfor:
Nødvendig isoleringstykkelse kan beregnes med ROCKTEC.
I TEK 17 er det krav om at tekniske installasjoner skal prosjekteres og utføres slik at installasjonen ikke øker faren vesentlig for at brann oppstår eller at brann og røyk sprer seg. Veiledningen til TEK 17 angir at brannmotstand for kanaler som føres gjennom brannskillende bygningsdeler må dokumenteres ved prøving eller beregning.
Brannmotstand for kanaler skal nå testes og dokumenteres etter standarden NS-EN 1366-1. Kanalene testes med både innvendig og utvendig brannbelastning. I Norge testet man tidligere etter NS-EN 1366-3 som gjelder rør og kabler. Denne testmetoden omfatter bare selve gjennomføringen og kun med utvendig brannpåvirkning.
I prinsippet er det to måter å brannsikre ventilasjonsanlegget, med to forskjellige strategier.
Trekk-ut-strategi
Ventilasjonsanlegget skal være i bruk under en brann og trekke ut røyk og branngasser. Hele kanalnettet må da i prinsippet brannisoleres i samme brannklasse som de branncellebegrensende bygningsdeler de føres gjennom. Vifter må være dimensjonert for å tåle høy temperatur og det må legges bypass ved filtre etc.
Steng-inne-strategi
Ventilasjonsanlegget stoppes ved en brann og brannsikringen ivaretas med brannspjeld i alle brannklassifiserte konstruksjoner. Spjeldene må ha samme EI-klasse som byggets branncellebegrensende konstruksjoner.
Et tverrfaglig bransjenettverk (BV Nett) har utarbeidet «Veileder for brannsikker ventilering». Den anbefaler løsninger for ventilasjon i bygg for å ivareta brannsikkerhetskravene i TEK17 basert på dokumentasjon i henhold til harmoniserte NS-EN standarder.
Fordi ny praksis krever at kanalnettet også skal være sikret mot innvendig brannpåvirkning, kreves det derfor vesentlig større tykkelser nå enn tidligere, da det kun var utvendig brannpåvirkning i gjennomføringen som var dimensjonerende. Klassifisering for innvendig og utvendig brannpåvirkning og vertikale og horisontale kanaler vil for eksempel angis som EI 30 [ve ho i o].
Kanalene brannisoleres for å hindre brannspredning gjennom kanalsystemet.
Kanalene skal brannisoleres til samme klasse som de branncellebegrensende konstruksjoner de føres gjennom og hele kanalstrekket skal isoleres. Produkter og tykkelse, avhengig av brannklasse og kanalform, er angitt i tabellen.
| Brannklasse | Kanal-tverrsnitt | Produkt | Tykkelse |
|---|---|---|---|
| EI 30 [ve ho i <->o] | Sirkulær eller rektangulær | CONLIT Alu Brannmatte | 60 mm |
| EI 60 [ve ho i <->o] | Sirkulær | CONLIT Alu Brannmatte | 90 mm |
| EI 30 [ve ho i <->o] | Rektangulær | CONLIT Alu Brannplate EI 30 | 60 mm |
| EI 60 [ve ho i <->o] | Rektangulær | CONLIT Alu Brannplate EI 60 | 60 mm |

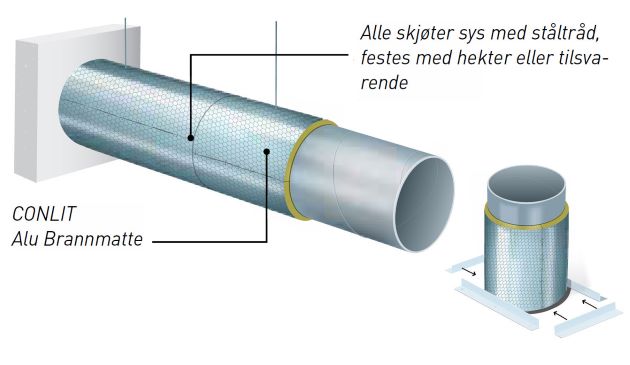

For brannisolering av sirkulære kanaler benyttes CONLIT Alu Brannmatte med tykkelse som angitt i tabellen over.
Se detaljer i monteringsanvisning 8.32
Gjennomføringer
Der kanalen føres gjennom branncellebegrensende
bygningsdel må det tettes med remse av steinull eller
annen dokumentert metode.
Merk:
I kanaler som fører kald luft, må det legges en dampsperre
utenpå brannisolasjonen. Om det er behov for
termisk isolering utover det brannisolasjonen gir, kan
Prolit Lamella Mat i nødvendig tykkelse benyttes som et
ytterste lag.
For brannisolering av rektangulære kanaler benyttes CONLIT Alu Brannmatte eller CONLIT Alu Brannplate som angitt i tabellen ovenfor.

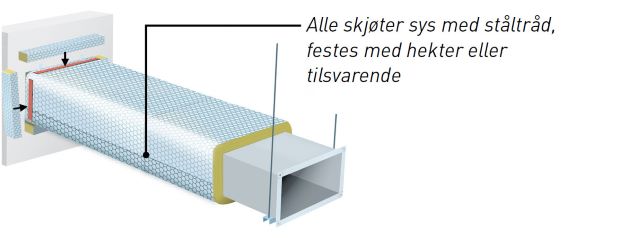

Med CONLIT Alu Brannmatte
Se detaljer i monteringsanivsning 8.32.

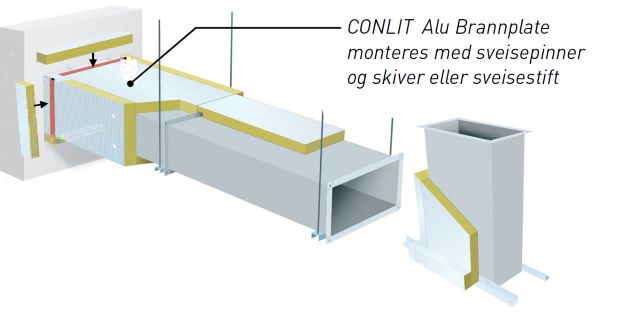

Med CONLIT Alu Brannplate
Se detaljer i monteringsanivsning 8.33.
Gjennomføringer
Der kanalen føres gjennom branncellebegrensende bygningsdel må det også tettes med remse av steinull eller annen dokumentert metode.
Merk:
I kanaler som fører kald luft, må det legges en dampsperre utenpå brannisolasjonen. Om det er behov for termisk isolering utover det brannisolasjonen gir, kan Prolit Lammela Mat i nødvendig tykkelse benyttes som ytterste lag.
Ventilasjonskanaler som fører varm eller kald luft gjennom rom med temperaturer som avviker fra kanaltemperaturen, skal isoleres mot energitap, ref. TEK 17 § 14.5. I følge veiledning til TEK 17 kan økonomisk isolasjonstykkelse beregnes etter NS-EN 12828.
Kanalene isoleres med ROCKWOOL Prolit Lamella Mat, med mindre de også skal brannisoleres. I så fall benyttes Conlit Alu Brannmatte eller Conlit Alu Brannplate. Om det er behov for termisk isolering utover det brannisolasjonen gir, benyttes Prolit Lamella Mat i nødvendig tykkelse utenpå brannisolasjonen
Hvis temperaturen i kanaler avviker fra lufttemperaturen i omgivelsene, er det fare for kondensdannelse.

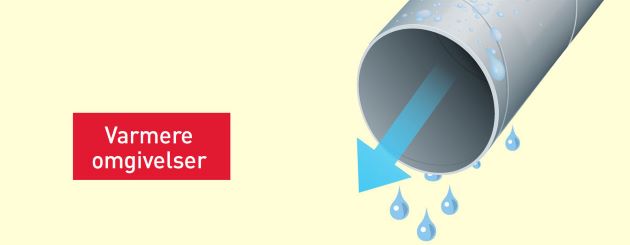

Isolering mot utvendig kondens
Utvendig kondens unngås ved å isolere kanalen og
avslutte utvendig med en dampsperrende membran.
Det benyttes ROCKWOOL Prolit Lamella Mat med armert
alufolie.
Alle skjøter og åpninger i alufolien skal tettes med tape
og eventuelt fugemasse. Nødvendig isolasjonstykkelse
bestemmes av kanalens temperatur, rommets lufttemperatur,
fuktforhold og materialvalg.
| Veiledende eksempel for kanaldiameter 200 mm | ||
|---|---|---|
| Kanaltemp. | Romluft | Nødvendig isolasjonstykkelse |
| 10 °C | 20 °C/70 % RF | 7 mm |
| 10 °C | 20 °C/80 % RF | 21 mm |
| -10 °C | 20 °C/70 % RF | 46 mm |
| -10 °C | 20 °C/70 % RF | 79 mm |

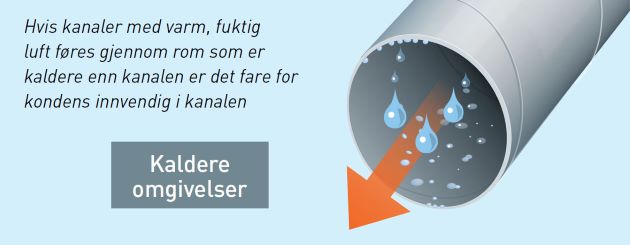

Isolering mot innvendig kondens
Innvendig kondens unngås ved å isolere kanalen. Kanalvegger av metall vil i slike tilfeller fungere som dampsperre. Den nødvendige isolasjonstykkelsen bestemmes av rommets lufttemperatur, kanalluftens temperatur, fuktigheten og lufthastighetsforhold samt materialvalg.
| Veiledende eksempel | ||
|---|---|---|
| Kanalforhold | Romsluft | Nødvendig isolasjonstykkelse |
| 25 °C/70 % RF/5 m/sek. | 10° C | 10 mm |
| 25 °C/90% RF/5 m/sek. | 10° C | 30 mm |
| 25 °C/70 % RF/5 m/sek. | -10° C | 20 mm |
| 25 °C/90% RF/5 m/sek. | –10 °C | 80 mm |
Den isolasjonstykkelse som er nødvendig av kondenshensyn, vil kunne være mindre enn det som kreves av energihensyn. Det vil i disse tilfeller være tabellene på side 14 til 49 som bestemmer isolasjonstykkelsen.
