REDAir Flex

Patentoitu eristysjärjestelmä tuulettuviin julkisivuihin, joka tarjoaa laajan suunnittelun vapauden. Järjestelmää voidaan käyttää sekä korjaus- että uudisrakentamisessa. Julkisivuverhous kiinnitetään järjestelmän puurankoihin.

REDAir Flex –eristysjärjestelmään voidaan lisäksi yhdistää REDAir Link –järjestelmä, joka on tarkoitettu ikkunoiden apukarmien tekemiseen. Järjestelmät yhdistämällä saadaan aikaiseksi energiatehokas kokonaisratkaisu.

Asennusohje Esite

Esittelyssä Redair Flex

Redair Flex –eristejärjestelmän perusperiaate on yksinkertainen.

Järjestelmän kiinnitysruuvi asennetaan suoraan rangan ja eristeen läpi runkoon. Kiinnitysruuvi minimoi rakenteen kylmäsillat, joka takaa energiatehokkaan ratkaisun. Järjestelmässä käytettävän Redair Batts –eristeen ansiosta rakenteessa ei tarvita erillistä tuulensuojakerrosta. Yksinkertaisempi rakenne on helppo ja nopea asentaa, joka säästää aikaa sekä kustannuksia.

Järjestelmän kanssa ei suositella käytettävän avosaumaisia julkisivuverhousmateriaaleja. Esimerkiksi julkisivulevyjen kanssa on suositeltavaa käyttää toimittajan mukaista vaakasaumalistaa.

Miten Redair Flex toimii?

Järjestelmä on ”itsekantava”. Redair Batts -eristeen mekaaniset ominaisuudet sekä rangan ja eristeen läpi kiinnitettävän Redair-ruuvin seinäkiinnitys kantavat julkisivuverhoilun painon.

Miten Redair Flexiä käytetään?

Redair Flexiä voidaan käyttää useimpien uudisrakennustyyppien ja peruskorjausprojektien yhteydessä rakennuksen korkeuden ollessa enintään 30 metriä. Järjestelmä voidaan kiinnittää erilaisiin runkomateriaaleihin:

betoni
tiili
kevytbetoni
vaneri, OSB, massiivipuu, CLT

Lisätietoa vaatimuksista ja edellytyksistä löydät Redair-järjestelmien asennusohjeesta. Redair-laskentaohjelman avulla voidaan kartoittaa järjestelmän soveltuvuutta kohteeseen. Laskentaohjelman tulokset sisältävät luettelon tarvittavista materiaaleista, ohjeita järjestelmän asentamiseen ja kuormituslaskelmat.

Sisältö

REDAir Flex –eristejärjestelmän edut

Nopea ja helppo asennustapa säästää aikaa sekä kustannuksia.
Järjestelmän kiinnitystapa minimoi rakenteen kylmäsillat ja tarjoaa energiatehokkaan ratkaisun koko rakennuksen eliniäksi.
Eristekerros on tehokkaasti lämpöä ja ääntä eristävää kivivillaa, joka on palamaton sekä kosteutta hylkivä ja homehtumaton materiaali. Diffuusioavoin eriste päästää vesihöyryn lävitseen pitäen rakenteet kuivana. Eristepaksuus voidaan valita kohteen mukaan 100 – 350 mm.
Eristeen joustoreunat takaavat saumojen tiiveyden. Rakenteessa ei tarvita erillistä eristeen päälle asennettavaa tuulensuojakerrosta eikä myöskään tuulensuojateipin käyttöä.
Männystä ja kuusesta valmistetut LVL-rangat ovat kevyitä, lujia, mittatarkkoja ja –pysyviä. Rangat on palosuojakyllästetty (paloluokka B-s1do ).
REDAir Flex LVL-rankojen päälle voidaan tarvittaessa asentaa vaakakoolaus, johon julkisivuverhous kiinnitetään. Ota tässä tapauksessa yhteyttä ROCKWOOLin tekniseen tukeen.
Valitse haluamasi julkisivuverhousmateriaali (max. paino kg/m² määräytyy kohteeseen REDAir-laskentaohjelman avulla). Järjestelmän kanssa ei suositella käytettävän avosaumaisia julkisivuverhousmateriaaleja. Esimerkiksi julkisivulevyjen kanssa on suositeltavaa käyttää toimittajan mukaista vaakasaumalistaa.
Laskentaohjelman avulla voidaan kartoittaa järjestelmän soveltuvuutta kohteeseen ja se helpottaa määrälaskentaa.

Referenssikohteita

Tutustu Redair Flex referenssikohteisiimme.

Redair–eristejärjestelmän toimintaperiaate

Järjestelmässä käytettävä Redair Batts -eriste on kehitetty niin, että se pystyy erityisen rakenteensa ansiosta ottamaan vastaan Redair Flex tai Multi -eristejärjestelmiin kiinnitettävän julkisivuverhouksen pystysuuntaiset kuormat. Rangat asennetaan eristeen päälle ja järjestelmän kiinnitysruuvi asennetaan suoraan rangan ja eristeen läpi kiinni runkoon. Ruuvi kiristetään niin, että ranka painuu hieman eristeeseen (3-8 mm). Seinän ja eristeen väliin sekä rangan ja eristeen väliin syntyvä kitka pitää järjestelmän paikoillaan.

1/1

Laskentaohjelmat

REDAir Flex & Multi laskentaohjelma

Voit tehdä laskelmat kohteeseesi helposti REDAir-laskentaohjelman avulla. Laskentaohjelman tulokset sisältävät luettelon tarvittavista materiaaleista, ohjeita järjestelmän asentamiseen ja kuormituslaskelmat.

Laskentaohjelmat

REDAir Link laskentaohjelma

Voit tehdä laskelmat kohteeseesi helposti REDAir Link -laskentaohjelman avulla. Laskentaohjelman tulokset sisältävät luettelon materiaaleista sekä ohjeita järjestelmän asentamiseen.

Redair Flex –eristejärjestelmä on loistava valinta kaikille osapuolille

Järjestelmä tarjoaa rakennuttajille, suunnittelijoille, urakoitsijoille ja rakennusten käyttäjille useita selkeitä etuja.

Suunnittelijat

Julkisivu määrittää rakennuksen ilmeen. Redair Flex –eristejärjestelmä antaa suunnittelijoille vapauden suunnitella haluttu esteettinen ilme paloturvallisuudesta ja rakennuksen koko eliniän aikaisista energia- ja ylläpitovaatimuksista tinkimättä.

Järjestelmä on huolella suunniteltu ja helposti sovitettavissa lähes kaikentyyppisiiin rakennuksiin, eikä se edellytä monimutkaisia yksittäisratkaisuja. Saatavilla olevien yksityiskohtien ja teknisen dokumentaation avulla suunnittelijat voivat helposti työstää ratkaisun.

Urakoitsijat

Urakoitsijalle on tärkeää olla kilpailukykyinen projektin hinnan ja keston suhteen. Redair Flex –eristejärjestelmä antaa tässä selkeitä etuja: yksinkertainen järjestelmä ja mitatusti taloudellinen asennusaika lisää tuottoa sekä minimoi riskit.

Yksinkertainen asennusmenetelmä mahdollistaa entistä järkevämmän ja yksinkertaisemman työprosessin, mistä on etua urakassa. Järjestelmä on helppokäyttöinen, eikä se edellytä urakoitsijoilta ja asentajilta erityiskoulutusta.

Rakennuttajat ja käyttäjät

Redair Flex –eristejärjestelmä antaa rakennuksen omistajalle ja käyttäjille optimaalisen rakenteen, joka täyttää nykyiset ja tulevat energiatehokasta rakentamista koskevat vaatimukset. Järjestelmä mahdollistaa käyttäjälle miellyttävän ja tasapainoisen sisäilman: talvella lämpimämpi ja kesällä viileämpi. Lisäksi järjestelmä estää tehokkaasti melun kulkeutumisen ulkoa sisätiloihin ja on myös paloturvallisuuden kannalta hyvä ratkaisu. Kivivillaeriste säilyttää ominaisuutensa koko rakennuksen elinkaaren ajan, vähintään 55 vuotta.

Päätöksentekoprosessi on helpompi kaikille osapuolille järjestelmän yksinkertaisen rakenteen ansiosta. Järjestelmä on helppo kuvata kaikille suurempien energiaperuskorjausprojektien osapuolille. Järjestelmä tarjoaa myös taloudellisia etuja, sillä rakennusaika on lyhyempi kuin perinteisissä järjestelmissä.

Kivivillasta valmistettu Redair Batts –eriste luo pohjan Redair-eristejärjestelmille

Erinomaisen lämmöneristävyytensä lisäksi kivivilla tarjoaa myös monia muita etuja.

Paloturvallisuus

Redair Batts -eriste on palamatonta ROCKWOOL-kivivillaa, joka kestää yli 1000 °C lämpötiloja. Se toimii passiivisena palosuojana, joka estää tulipalon leviämisen ja maksimoi ihmisten turvallisuuden. Redair Batts –eristeen paloluokka on A1 (palamaton), eli se ei osallistu lainkaan paloon, eikä siitä myöskään synny palotilanteessa myrkyllistä savukaasua tai palavia pisaroita.

Akustinen mukavuus

ROCKWOOL-kivivillaeristeen ainutlaatuinen rakenne vaimentaa ääniä ja estää tehokkaasti haitallisen melun kulkeutumisen. Redair Batts –eriste suojaa rakennuksen melulta ja takaa miellyttävän sisäympäristön.

Elinkaarivaikutus

Kivivilla valmistetaan luonnonmateriaalista, kivestä, sekä kierrätysraaka-aineesta. Tyypillisen ROCKWOOL-eristetuotteen tuotannosta, kuljetuksesta, käytöstä ja kierrätyksestä aiheutuva energiankulutus ja hiilidioksidipäästöt ovat niin pienet, että rakennuksen käyttöiän aikana saadaan keskimäärin yli 100-kertainen säästö. ROCKWOOL myös panostaa erityisesti kestävän kehityksen mukaiseen tuotantoon ja tuotteidemme hiilijalanjäljen pienentämiseen. Lisätietoa löydät mm. EPD -ympäristötuoteselostuksestamme. Kivivilla ei vaadi huoltoja ja se kestää koko rakennuksen elinkaaren ominaisuutensa säilyttäen. Kun se aikanaan puretaan, on se 100% kierrätyskelpoista.

Hylkii kosteutta

Epäorgaanisesta kivestä valmistettu ROCKWOOL-kivivilla hylkii nestemäistä vettä eikä tarjoa homekasvustolle suotuisaa ravintoa. Jos sadevesi pääsee asennettuun eristeeseen, kastuvat siitä vain uloimmat millimetrit. Eriste kuivuu tehokkaasti sateen päätyttyä. Eriste ei myöskään ime kosteutta itseensä ympäröivästä ilmasta. Diffuusioavoin hengittävä materiaali päästää vesihöyryn tehokkaasti lävitseen ja pitää rakenteet kuivana. Kivivillaeriste lisää rakenteen vikasietoisuutta. Redair Batts –eristeen joustoreunat takaavat eristekerroksen saumojen tiiveyden. Rakenteessa ei tarvita erillistä eristeen päälle asennettavaa tuulensuojakerrosta tai tuulensuojateipin käyttöä. Redair Batts –eristeellä toteutat kosteudenhallinnan kohteessasi onnistuneesti ja rakenteet pysyvät kuivana rakennuksen koko elinkaaren ajan.

Redair Flex -eristejärjestelmän asennusvideo

Asennusvideo

Katso Redair Flex -eristejärjestelmän asennusvideo, joka havainnollistaa asennuksen helppoutta.

Uudisrakentaminen & peruskorjaaminen

Uudisrakentaminen

Uudisrakennettaessa täytyy ottaa huomioon tiukemmat rakennusten energiankulutukselle asetettavat vaatimukset.

Uudisrakentamisessa Redair Flex -eristejärjestelmä eristää ulkoseinät tehokkaasti ja minimoi mahdollisten kosteus- ja homeongelmien riskin.

Rakenne auttaa minimoimaan kylmäsillat ja täyttämään passiivi- ja matalaenergiataloja koskevat vaatimukset. Rakennus täyttää tulevat vaatimukset ja toimii optimaalisesti vuodesta toiseen.

Redair Flex –eristejärjestelmä on energiatehokas ja paloturvallinen ratkaisu, joka lisäksi suojaa rakennuksen melulta. Järjestelmän kanssa käytettävä julkisivuverhous voidaan valita vapaasti.

Peruskorjaaminen

Rakennusta peruskorjattaessa sen on täytettävä vähintään korjausrakentamista koskevat energiavaatimukset. Julkisivukorjaus tarjoaa täydellisen tilaisuuden lisäeristämiseen niin, että rakennus täyttää eristysvaatimukset myös tulevaisuudessa.

Redair Flex –eristejärjestelmän avulla sisäilmasto voidaan optimoida ja paloturvallisuutta voidaan parantaa samalla, kun rakennus päivitetään energiatehokkuuden ja ulkoasun osalta.

Redair Flex –eristejärjestelmä eristää ja suojaa rakennusta optimaalisesti, sillä eristys asennetaan sen ulkopuolelle. Näin saavutetaan lämpimämpi, kuivempi ja rakennusteknisesti optimaalinen julkisivuratkaisu, joka suojaa olemassa olevaa julkisivua ja minimoi mahdollisten kosteus- ja homeongelmien riskin.

Ratkaisu on lisäksi erittäin nopea ja yksinkertainen, ja asukkaat/työntekijät voivat oleskella rakennuksessa korjaustöiden ajan. Esteettisestä näkökulmasta Redair Flex -eristejärjestelmä antaa mahdollisuuden luoda julkisivulle täysin uuden ilmeen, sillä järjestelmän kanssa käytettävä julkisivuverhous voidaan valita vapaasti.

Redair Flex –eristejärjestelmä & energiatehokkuus

Redair Flex auttaa saavuttamaan hyvän energiatehokkuuden sekä uudisrakennus- että peruskorjausprojekteissa.

Seuraavassa taulukossa on joitakin esimerkkejä U-arvoista ennen Redair Flex –eristejärjestelmän asennusta ja sen jälkeen.

Nykyinen rakenne	Eristyksen paksuus	Nykyinen U-arvo (W/m2K)	U-arvo (W/m2K)
Massiivinen seinä, 350 mm	0 mm	1,5	0,28
Massiivinen kevytbetoni 240 mm	0 mm	0,76	0,24
Betoniseinäelementti	50 mm	0,63	0,23
Kevyt seinä, 100 mm	100 mm	0,39	0,18
Kevyt seinä, 125 mm	125 mm	0,32	0,16
Massiivipuu 100 mm	0 mm	1,03	0,27
Massiivipuu 140 mm	0 mm	0,79	0,24

Nykyinen rakenne	Eristyksen paksuus	Nykyinen U-arvo (W/m2K)	U-arvo (W/m2K)
Massiivinen seinä, 350 mm	0 mm	1,5	0,21
Massiivinen kevytbetoni 240 mm	0 mm	0,76	0,18
Betoniseinäelementti	50 mm	0,63	0,17
Kevyt seinä, 100 mm	100 mm	0,39	0,14
Kevyt seinä, 125 mm	125 mm	0,32	0,13
Massiivipuu 100 mm	0 mm	1,03	0,21
Massiivipuu 140 mm	0 mm	0,79	0,19

Nykyinen rakenne	Eristyksen paksuus	Nykyinen U-arvo (W/m2K)	U-arvo (W/m2K)
Massiivinen seinä, 350 mm	0 mm	1,5	0,14
Massiivinen kevytbetoni 240 mm	0 mm	0,76	0,13
Betoniseinäelementti	50 mm	0,63	0,12
Kevyt seinä, 100 mm	100 mm	0,39	0,10
Kevyt seinä, 125 mm	125 mm	0,32	0,09
Massiivipuu 100 mm	0 mm	1,03	0,15
Massiivipuu 140 mm	0 mm	0,79	0,14

Nykyinen rakenne	Eristyksen paksuus	Nykyinen U-arvo (W/m2K)	U-arvo (W/m2K)
Massiivinen seinä, 350 mm	0 mm	1,5	0,12
Massiivinen kevytbetoni 240 mm	0 mm	0,76	0,11
Betoniseinäelementti	50 mm	0,63	0,10
Kevyt seinä, 100 mm	100 mm	0,39	0,09
Kevyt seinä, 125 mm	125 mm	0,32	0,08
Massiivipuu 100 mm	0 mm	1,03	0,14
Massiivipuu 140 mm	0 mm	0,79	0,13

Nykyinen rakenne	Eristyksen paksuus	Nykyinen U-arvo (W/m2K)	U-arvo (W/m2K)
Massiivinen seinä, 350 mm	0 mm	1,5	0,10
Massiivinen kevytbetoni 240 mm	0 mm	0,76	0,10
Betoniseinäelementti	50 mm	0,63	0,09
Kevyt seinä, 100 mm	100 mm	0,39	0,08
Kevyt seinä, 125 mm	125 mm	0,32	0,07
Massiivipuu 100 mm	0 mm	1,03	0,10
Massiivipuu 140 mm	0 mm	0,79	0,10

Redair Flex, Ratkaisut, Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Lambda 33, Certificates, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Redair Multi, CE, Julkisivueristeet

REDAir Batts

Näytä tuote

Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Redair Flex, Ratkaisut, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Julkisivueristeet

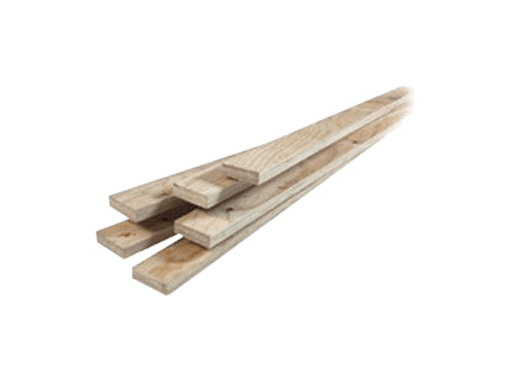

REDAir Flex LVL-ranka

Näytä tuote

Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Redair Flex, Ratkaisut, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Julkisivueristeet

REDAir Flex FP -kitkalevy

Näytä tuote

Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Redair Flex, Ratkaisut, Redair Multi, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Julkisivueristeet

REDAir Flex -muovilaatta

Näytä tuote

Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Redair Flex, Ratkaisut, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Julkisivueristeet

REDAir-poranterä

Näytä tuote

Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Redair Flex, Ratkaisut, Redair Multi, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Julkisivueristeet

REDAir -ruuvit

Näytä tuote

Tuulettuvat julkisivut, Seinät, Rakennekirjasto, Redair Flex, Ratkaisut, Tuulettuvat julkisivut, Ulkoseinäeristeet, Tuotevalikoima, Julkisivueristeet

REDAir Flex Startkit

Näytä tuote

Lataa lisää

0 selected files

;

Järjestelmän hyväksynnät
Komponenttien sertifioinnit - eristys, LVL-rangat ja kitkalevy
Komponenttien sertifioinnit - ruuvit

Maa	Viranomainen	Hyväksyntä
Eurooppa	ETA Tanska	ETA-13/1077, of 29.1.2014
Norja	SITAC	0250/07
Ruotsi	SINTEF	2549
Eurooppa Tanska Ruotsi Norja Suomi	Environmental Product Declaration (EPD) FORCE Technology Tanska	EN 15804: 2012

Tuote	Kuvaus	Standardi
Redair Batts 100/150/200/250	MW-EN13162-T3-DS (TH)-WS-MU1 Lambda 33 Paloluokka A1	EN 13162 EN 13501-1
Redair Flex LVL-rangat	0672-CPD-I 14.04.01	EN 14373
Redair Flex -kitkalevy	0402-CPD-SC0950-09	EN 14545

Ruuvit	ETA-merkintä
Redair-puuruuvit 100/150/200/250	ETA-11/0284
Redair-betoniruuvit (kevytbetoni) 100/150/200/250	ETA-11/0284
Redair-betoniruuvit (betoni) 100/150/200/250/300/350	ETA-05/0010

Ruuvit

ETA-merkintä

Redair-puuruuvit

100/150/200/250

ETA-11/0284

Redair-betoniruuvit (kevytbetoni)

100/150/200/250

ETA-11/0284

Redair-betoniruuvit (betoni)

100/150/200/250/300/350

ETA-05/0010
