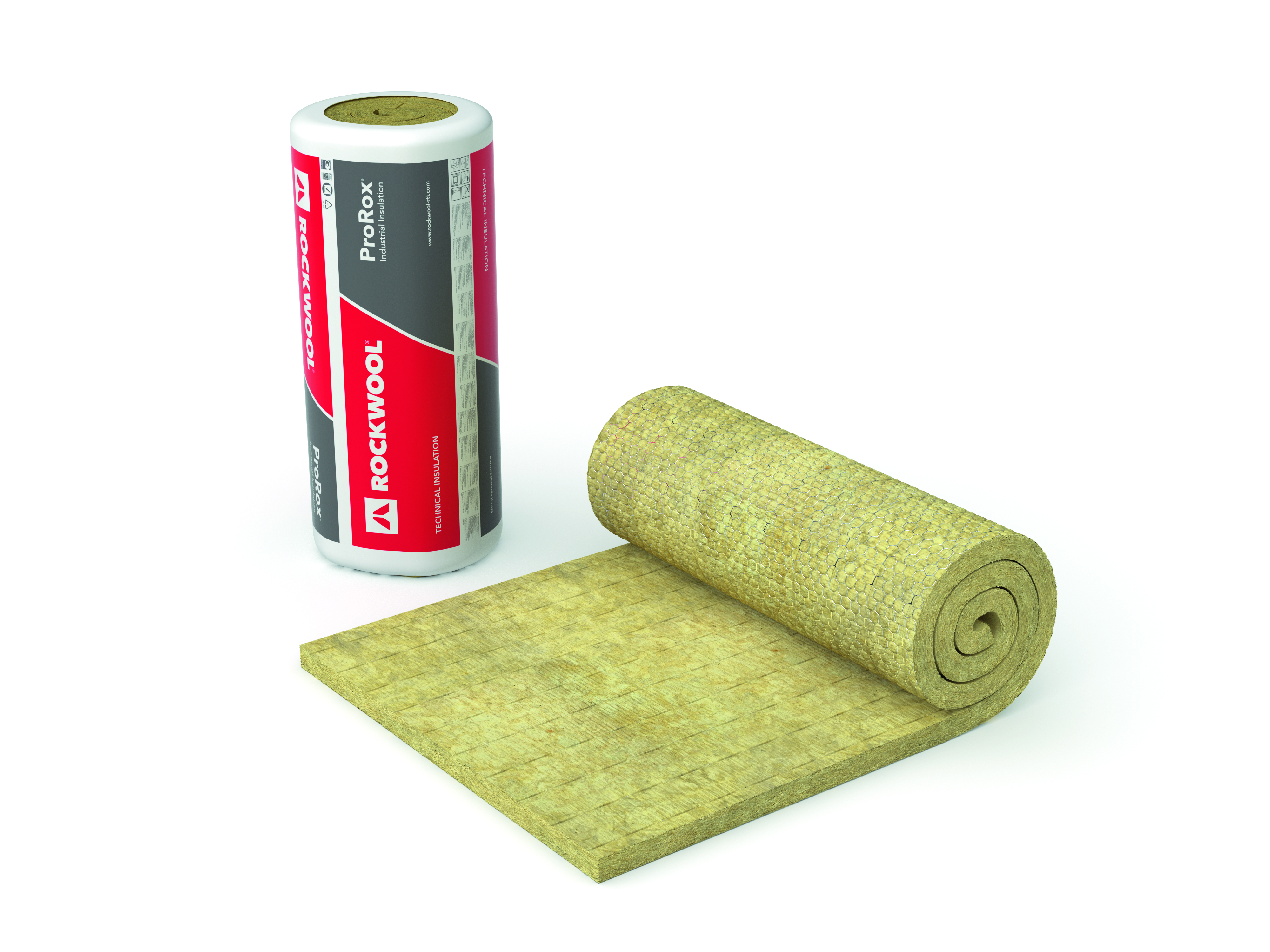

ProRox WM 950
Steinwolle-Drahtnetzmatte mit einer laminare, gleichmäßige Wollstruktur und einseitig aufgestepptem verzinktem Drahtgeflecht.
1/1
Anwendungen
- Conlit Brandschutz
- Brandschutz für eckige Lüftungsleitungen
- Brandschutz für runde Lüftungsleitungen
Produktbeschreibung
Die ProRox WM 950 ist eine Steinwolle-Matte mit einer laminaren, gleichmäßigen Wollstruktur und einem einseitig aufgestepptem verzinktem Drahtgeflecht.
Anwendungsbereich
Die Steinwolle-Drahtnetzmatte ProRox WM 950 kann für die feuerwiderstandsfähige Bekleidung von Wickelfalzrohren und eckigen Lüftungsleitungen nach den Konstruktionsgrundsätzen der DIN 4102-4 verwendet werden.
Damit sind Bekleidungen in einer Feuerwiderstandsdauer von 30, 60 und 90 Minuten an Stahlblechleitungen bis zu einem Außendurchmesser bzw. bis zu einer Kantenlänge von 1500 mm möglich.
Verarbeitungshinweise
Ausführung von Lüftungsleitungen L 30 bis L 90 mit Kantenlängen bzw. Ø ≤ 630 mm
Die Drahtnetzmatte ProRox WM 950 muss zweilagig mit versetzten Längs und Querfugen unmittelbar auf die Lüftungsleitung auf gebracht werden. Bei jeder Lage müssen die Stoßstellen des Drahtgeflechts mit Bindedraht vernäht oder mit Drahtklammern verbunden werden. Zusätzlich ist die äußere Lage mit 2 mm dickem Bindedraht mit einem Windungsabstand ≤ 200 mm oder mit Stahlspannbändern in einem Abstand von ≤ 400 mm zu befestigen.
Ausführung von Lüftungsleitungen L 30 bis L 90 mit Kantenlängen bzw. Ø > 630 mm bis 1500 mm
Die ProRox WM 950 wird mit Stiften fest auf der Lüftungsleitung befestigt. Hierzu sind Gewindebuchsen M5 auf die Leitungswandung elektrisch in einem Raster von 500 × 250 mm aufzuschweißen. Die Schweißstellen sind nachträglich durch Kaltverzinkung gegen Korrosion zu schützen. In die Buchsen sind Stifte einzuschrauben (siehe Abbildung). Die verschiedenen Lagen der Dämmung sind mit Federplättchen oder Drehklipsen zu sichern. An der Oberseite von waagerechten recht eckigen Leitungen kann auf die Gewindebuchsen verzichtet werden.
