Länge = in Gefällerichtung
01
Brandschutz
Nichtbrennbar, Schmelzpunkt > 1.000° C
Mehr Sicherheit durch nichtbrennbare Dämmstoffe

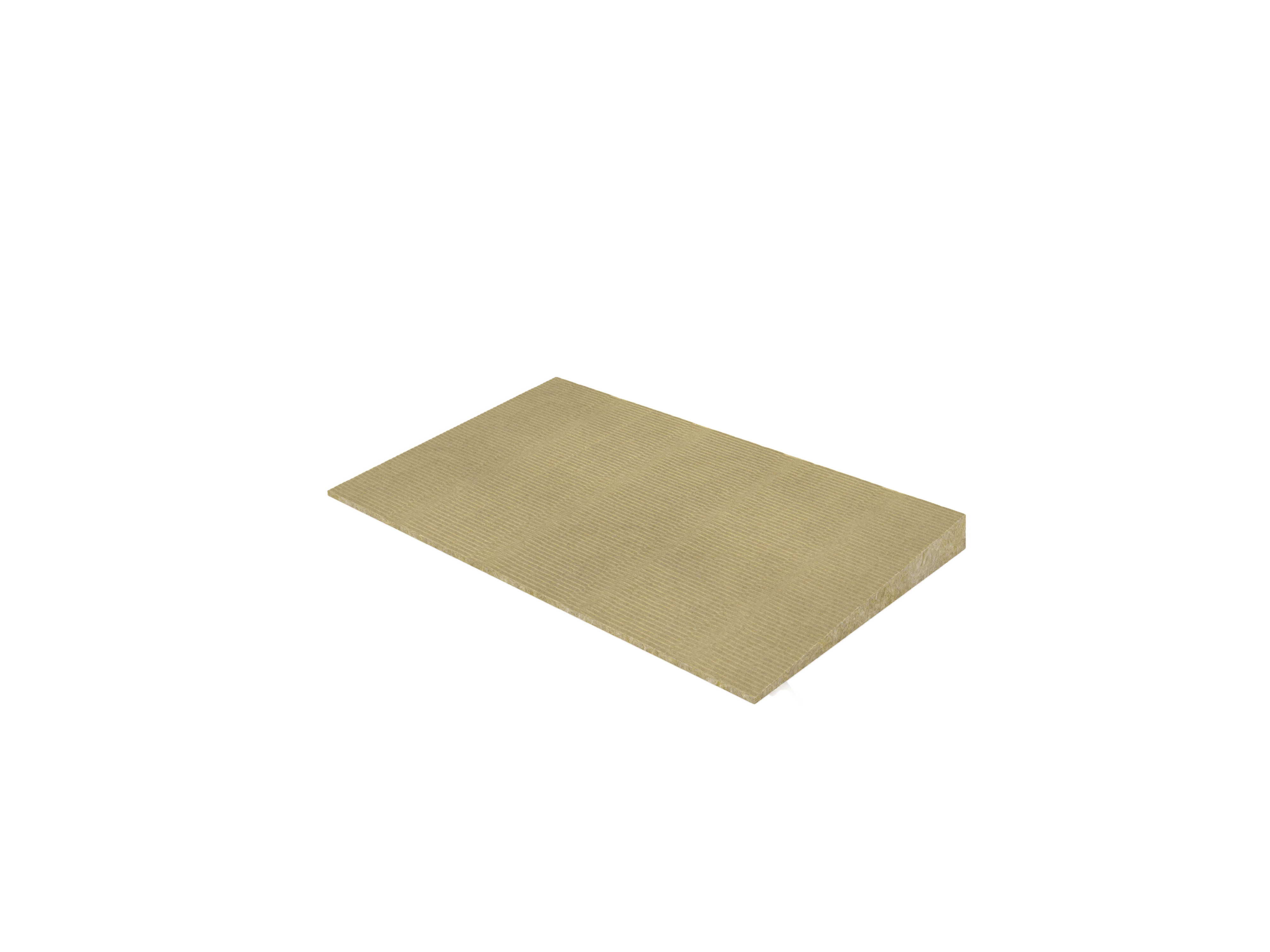

Druckbelastbare Kontergefälle-Dachplatte aus Steinwolle mit Gefälleausbildung in eine Plattenrichtung.
Bezeichnungsschlüssel | gem. DIN EN 13162: MW-EN 13162-T4-DS(70,90)-CS(10)60-TR7,5-PL(5)550-WS-MU1 | ||
---|---|---|---|
| |||
Dimensionsstabilität bei definierter Temperatur | Dimensionsstabilität bei definierten Temperatur- und Feuchtebedingungen: DS(70,90) | erfüllt | DIN EN 1604 | ||
| |||
Haupteinsatzgebiete | Herstellung eines Kontergefälles zwischen Attika und Wassereinläufen bei nicht genutzten Flachdächern | ||
| |||
Anwendungsbereich | DAA | Außendämmung von Dach oder Decken, Dämmung unter Abdichtungen | DIN 4108-10 | ||
| |||
Oberfläche | unbehandelt | ||
| |||
Grenzabmaße für die Dicken | T | T4 | DIN EN 823 | ||
| |||
Glimmverhalten | keine Neigung zu kontinuierlichem Schwelen | DIN EN 16733 | ||
| |||
Brandverhalten | nichtbrennbar, A1 | DIN EN 13501-1 | ||
| |||
Nennwert der Wärmeleitfähigkeit | λD | 0,039 W/(m∙K) | DIN EN 13162 | ||
| |||
Bemessungswert der Wärmeleitfähigkeit | λB | 0,040 W/(m∙K) | DIN 4108-4 | ||
| |||
Temperaturverhalten | Schmelzpunkt der Steinwolle > 1000 °C, Verwendung kurzzeitig ca. 250 °C | DIN 4102-17 | ||
| |||
Kurzzeitige Wasseraufnahme | WS | erfüllt | DIN EN 1609 | ||
| |||
Wasserdampfdiffusionswiderstandszahl | MU | μ = 1 | DIN EN 12086 | ||
| |||
Druckspannung bei 10 % Stauchung | CS(10) | σ10 ≥ 60 kPa | DIN EN 826 | ||
| |||
Punktlast bei 5 mm Stauchung | PL(5) | FP ≥ 550 N | DIN EN 12430 | ||
| |||
Belastung des Dachs | gering | ||
| |||
Zugfestigkeit senkrecht zur Plattenebene | TR | σmt ≥ 7,5 kPa | DIN EN 1607 | ||
|
Länge = in Gefällerichtung
Dicke (mm) | Dicke 2 (mm) | Breite (mm) | Länge (mm) | m²/Palette | Gefälle (%) |
---|---|---|---|---|---|
5 | 55 | 1000 | 500 | 40 | 10 |
15 | 60 | 1000 | 600 | 33,6 | 7,5 |
15 | 60 | 1000 | 1000 | 56 | 4,5 |
Hoch verdichtete, druckbelastbare Steinwolle-Dachdämmplatte mit Gefälleausbildung in einer Plattenrichtung.
Zu unseren Leistungserklärungen (DoP)
01
Nichtbrennbar, Schmelzpunkt > 1.000° C
Mehr Sicherheit durch nichtbrennbare Dämmstoffe
02
Energieeinsparung und optimales Raumklima im Winter wie im Sommer
Dämmung steigert den Wohlfühlfaktor Ihres Zuhauses.
03
04
Wasserabweisend und diffusionsoffen
Bauschäden vorbeugen, Behaglichkeit verbessern.
05
Natürliches, nachhaltiges und recycelbares Material.
Natürlicher und ursprünglicher als Stein kann das Rohmaterial für einen mineralischen Dämmstoff kaum sein.
06
Zuverlässig, robust und wirtschaftlich über viele Jahre
Eine Investition in die Zukunft
07
Finden Sie die ideale Dämmung für Ihre Fassade – vom Wärmedämmverbundsystem über die vorgehängte hinterlüfte Fassade bis zum Holzrahmenbau u.v.m.
Wenn eine Dämmung von außen nicht möglich ist, bewährt sich unsere Steinwolle auch bei der Innendämmung.
Dämmung im Stahlbau schützt die Konstruktion vor den Folgen einer Erwärmung im Brandfall.
Bezeichnungsschlüssel | gem. DIN EN 13162: MW-EN 13162-T4-DS(70,90)-CS(10)60-TR7,5-PL(5)550-WS-MU1 | ||
---|---|---|---|
| |||
Dimensionsstabilität bei definierter Temperatur | Dimensionsstabilität bei definierten Temperatur- und Feuchtebedingungen: DS(70,90) | erfüllt | DIN EN 1604 | ||
| |||
Haupteinsatzgebiete | Herstellung eines Kontergefälles zwischen Attika und Wassereinläufen bei nicht genutzten Flachdächern | ||
| |||
Anwendungsbereich | DAA | Außendämmung von Dach oder Decken, Dämmung unter Abdichtungen | DIN 4108-10 | ||
| |||
Oberfläche | unbehandelt | ||
| |||
Grenzabmaße für die Dicken | T | T4 | DIN EN 823 | ||
| |||
Glimmverhalten | keine Neigung zu kontinuierlichem Schwelen | DIN EN 16733 | ||
| |||
Brandverhalten | nichtbrennbar, A1 | DIN EN 13501-1 | ||
| |||
Nennwert der Wärmeleitfähigkeit | λD | 0,039 W/(m∙K) | DIN EN 13162 | ||
| |||
Bemessungswert der Wärmeleitfähigkeit | λB | 0,040 W/(m∙K) | DIN 4108-4 | ||
| |||
Temperaturverhalten | Schmelzpunkt der Steinwolle > 1000 °C, Verwendung kurzzeitig ca. 250 °C | DIN 4102-17 | ||
| |||
Kurzzeitige Wasseraufnahme | WS | erfüllt | DIN EN 1609 | ||
| |||
Wasserdampfdiffusionswiderstandszahl | MU | μ = 1 | DIN EN 12086 | ||
| |||
Druckspannung bei 10 % Stauchung | CS(10) | σ10 ≥ 60 kPa | DIN EN 826 | ||
| |||
Punktlast bei 5 mm Stauchung | PL(5) | FP ≥ 550 N | DIN EN 12430 | ||
| |||
Belastung des Dachs | gering | ||
| |||
Zugfestigkeit senkrecht zur Plattenebene | TR | σmt ≥ 7,5 kPa | DIN EN 1607 | ||
|
Länge = in Gefällerichtung
Dicke (mm) | Dicke 2 (mm) | Breite (mm) | Länge (mm) | m²/Palette | Gefälle (%) |
---|---|---|---|---|---|
5 | 55 | 1000 | 500 | 40 | 10 |
15 | 60 | 1000 | 600 | 33,6 | 7,5 |
15 | 60 | 1000 | 1000 | 56 | 4,5 |
Anwendungsbereich

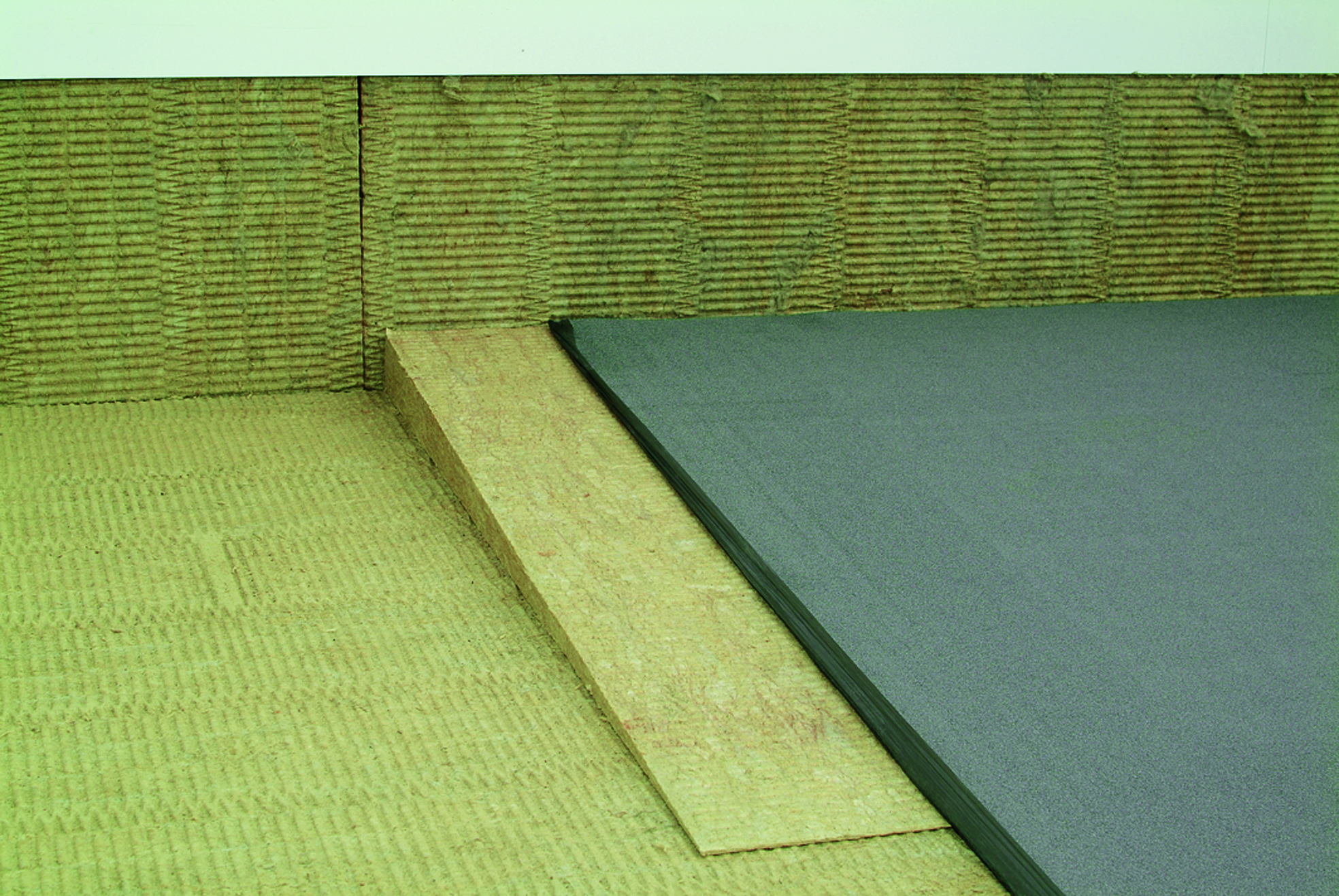

Mit dem Einsatz der Kontergefälle-Dachplatte RP-KGD lässt sich zur Vermeidung schädlicher Wasserstaus im Attikabereich ein fachgerechtes Kontergefälle zwischen Attika und den Wassereinläufen herstellen. Erhöhte Dehnfugenansätze lassen sich durch seitliches Anlegen der RP-KGD auf kleiner Fläche ausgleichen.
Besondere Verlegehinweise
Befestigung: Mechanisch oder mit Auflast.
Besondere Hinweise
Die Herstellerhinweise für das Aufstellen von Photovoltaikanlagen sind zu beachten.
Die maximal zulässige Flächenpressung durch Dauerlasten, z. B. Kiesschüttung, Dachbegrünung oder PV-Anlagen, ist auf max. 500 kg/m² begrenzt.
Unbedingt zu beachten
Bei genutzten Dachflächen, intensiver Dachbegrünung (z. B. Dachgärten), Parkdecks, befahrbaren oder befahrenen Dächern, Besucherterrassen öffentlicher Gebäude sowie unter stark vibrierenden Maschinen oder Aggregaten dürfen ROCKWOOL Dachdämmplatten nicht verlegt werden.
Grundsätzlich sollten die Platten im Fugenversatz verlegt werden, bei zweilagiger Verlegung sollte zusätzlich der Lagenversatz beachtet werden.
Ein Materialtransport auf dem Dach sollte, wenn möglich, nicht über die verlegte Dämmung erfolgen.
Steinwolle-Dämmstoffe sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen. Stehendes Wasser auf der Dampfsperre oder unterhalb der Dämmung ist zu vermeiden.
Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben, so auch der Berufsgenossenschaft, unbedingt zu beachten.
