Flachdach – Dachaufbau: mechanisch befestigt / lose mit Auflast

Georock® 038

Name: Georock® 038
Brand: Rockwool

Druckbelastbare, wärmedämmende Steinwolle-Gefälledachdämmplatte mit integrierter Zweischichtcharakteristik in der Wärmeleitfähigkeit 038. Hoch verdichtete, lastverteilende Oberlage für verbesserte Widerstandsfähigkeit gegen mechanische Beanspruchungen.

Datenblatt herunterladen Kontakt

Back

Druckbelastbare, wärmedämmende Steinwolle-Gefälledachdämmplatte mit integrierter Zweischichtcharakteristik in der Wärmeleitfähigkeit 038. Aufgrund ihrer hoch verdichteten, lastverteilenden Oberlage bietet sie eine verbesserte Widerstandsfähigkeit gegen mechanische Beanspruchungen. Die Platten sind werkseitig mit 2 % Standardgefälle ausgestattet und auf Anfrage auch mit 1 % und 3 % Gefälle erhältlich.

Wärmedämmstoff für Gebäude
werkmäßig hergestellte Mineralwolle (MW) gem. DIN EN 13162
nichtbrennbar
Schmelzpunkt > 1000 °C
nicht glimmend
wärme- und schalldämmend
druckbelastbar
diffusionsoffen
chemisch neutral
dimensionsstabil unter Temperaturänderung
recycelbar
KEYMARK Güteüberwachung

Per CAD wird ein Verlegeplan mit der gewünschten Entwässerungsform, z. B. Linien- oder Punktentwässerung (Punktentwässerung in Kombination mit Kehlgefälleplatten Keprock), erstellt. Die nach GEG erforderliche Dämmdicke wird durch die Kombination mit einer Grunddämmung, z. B. Hardrock, erzielt. Die Verlegung der Gefälledämmung Georock und ggf. der Kehlgefälleplatten Keprock und Keprock Plus erfolgt gemäß Verlegeplan.

Hierzu benötigen wir alle notwendigen und objektbezogenen Daten. Bitte füllen Sie den Planungsbogen aus und senden ihn uns per Fax: +49(0)2043 408 511 oder per E-Mail zu.

Zum Ausschreibungstext

Zu unseren Leistungserklärungen

Steinwolle Vorteile entdecken:

Nichtbrennbar, Schmelzpunkt > 1.000° C

Mehr Sicherheit durch nichtbrennbare Dämmstoffe

Mehr zum Brandschutz

Energieeinsparung und optimales Raumklima im Winter wie im Sommer

Dämmung steigert den Wohlfühlfaktor Ihres Zuhauses.

Mehr zu Wärmeschutz

Absorbiert und reduziert störenden Lärm

Steinwolle sorgt für ein Plus an Ruhe.

Mehr zu Schallschutz

Wasserabweisend und diffusionsoffen

Bauschäden vorbeugen, Behaglichkeit verbessern.

Mehr zu Feuchteschutz

Natürliches, nachhaltiges und recycelbares Material.

Natürlicher und ursprünglicher als Stein kann das Rohmaterial für einen mineralischen Dämmstoff kaum sein.

Mehr zu Ökologie

Zuverlässig, robust und wirtschaftlich über viele Jahre

Eine Investition in die Zukunft

Mehr zur Langlebigkeit

Gestaltungsfreiheit inklusive

Für jede Gestaltung die passende Lösung.

Mehr zur Gestaltungsfreiheit

Unsere Dämmlösungen im Überblick:

Flachdach

Die idealen Lösungen für die Flachdachdämmung – für Neubau und Sanierung.

Zur Anwendung

Schrägdach

Informationen rund um unsere Dämmlösungen fürs Schrägdach.

Zur Anwendung

Fassade

Finden Sie die ideale Dämmung für Ihre Fassade – vom Wärmedämmverbundsystem über die vorgehängte hinterlüfte Fassade bis zum Holzrahmenbau u.v.m.

Zur Anwendung

Innenwanddämmung und Trennwand

Sorgen Sie durch einer Dämmung der Innenwände und der Trennwände mit einer Steinwolle-Dämmung für mehr Ruhe, Gemütlichkeit und Sicherheit.

Zur Anwendung

Stahlbau Brandschutz

Dämmung im Stahlbau schützt die Konstruktion vor den Folgen einer Erwärmung im Brandfall.

Zur Anwendung

Back

Bezeichnungsschlüssel		gem. DIN EN 13162: MW-EN 13162-T4-DS(70,90)-CS(10)70-TR10-PL(5)800-WS-MU1

Dimensionsstabilität bei definierter Temperatur		DS(70,90) \| erfüllt \| DIN EN 1604

Haupteinsatzgebiete		Herstellung eines Gefälles bei nicht genutzten Flachdächer mit Dachkonstruktionen ohne konstruktivem Gefälle; sowohl beim Neubau als auch nachträglich bei der Sanierung

Anwendungsbereich		DAA \| Außendämmung von Dach oder Decken, Dämmung unter Abdichtungen \| DIN 4108-10

Oberfläche		markiert durch einen Schriftzug

Grenzabmaße für die Dicken		T \| T4 \| DIN EN 823

Glimmverhalten		keine Neigung zu kontinuierlichem Schwelen \| DIN EN 16733

Brandverhalten		nichtbrennbar, A1 \| DIN EN 13501-1

Nennwert der Wärmeleitfähigkeit		λ_D \| 0,037 W/(m∙K) \| DIN EN 13162

Bemessungswert der Wärmeleitfähigkeit		λ_B \| 0,038 W/(m∙K) \| DIN 4108-4

Temperaturverhalten		Schmelzpunkt der Steinwolle > 1000 °C, Verwendung kurzzeitig ca. 250 °C \| DIN 4102-17

Kurzzeitige Wasseraufnahme		WS \| erfüllt \| DIN EN 1609

Wasserdampfdiffusionswiderstandszahl		MU \| μ = 1 \| DIN EN 12086

Druckspannung bei 10 % Stauchung		CS(10) \| σ₁₀ ≥ 70 kPa \| DIN EN 826

Punktlast bei 5 mm Stauchung		PL(5) \| F_P ≥ 800 N \| DIN EN 12430

Belastung des Dachs		mäßig bis stark

Zugfestigkeit senkrecht zur Plattenebene		TR \| σ_mt ≥ 10 kPa \| DIN EN 1607

Zurück

Typ	Dicke (mm)	Breite (mm)	Länge (mm)	m²/Verpackungseinheit	Gefälle (%)

201	40	600	1000	2,4	2
202	60	600	1000	2,4	2
203	80	600	1000	2,4	2
204	100	600	1000	2,4	2
205	120	600	1000	2,4	2
206	140	600	1000	2,4	2

Kein Ergebnis

Back

Hinweise

Anwendungsbereich

Zur Ausbildung eines Gefälles bei nicht geneigten Dachkonstruktionen oder für die nachträgliche Herstellung eines Gefälles in Verbindung mit erhöhtem Wärme-, Schall- und Brandschutz.
Es ist keine Dampfdruckausgleichsschicht erforderlich.

Besondere Verlegehinweise

Die mit einem Schriftzug markierte harte Oberseite muss oben liegen.
Befestigung: Mechanisch oder mit Auflast

Besondere Hinweise

Die Herstellerhinweise für das Aufstellen von Photovoltaikanlagen sind zu beachten.

Die maximal zulässige Flächenpressung durch Dauerlasten, z. B. Kiesschüttung, extensive Dachbegrünung oder PV-Anlagen, ist auf max. 500 kg/m² begrenzt.

Unbedingt zu beachten

Bei genutzten Dachflächen, intensiver Dachbegrünung (z. B. Dachgärten), Parkdecks, befahrbaren oder befahrenen Dächern, Besucherterrassen öffentlicher Gebäude sowie unter stark vibrierenden Maschinen oder Aggregaten dürfen ROCKWOOL Dachdämmplatten nicht verlegt werden.

Grundsätzlich sollten die Platten im Fugenversatz verlegt werden, bei zweilagiger Verlegung sollte zusätzlich der Lagenversatz beachtet werden.

Ein Materialtransport auf dem Dach sollte, wenn möglich, nicht über die verlegte Dämmung erfolgen.

Steinwolle-Dämmstoffe sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen. Stehendes Wasser auf der Dampfsperre oder unterhalb der Dämmung ist zu vermeiden.

Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben, so auch der Berufsgenossenschaft, unbedingt zu beachten.

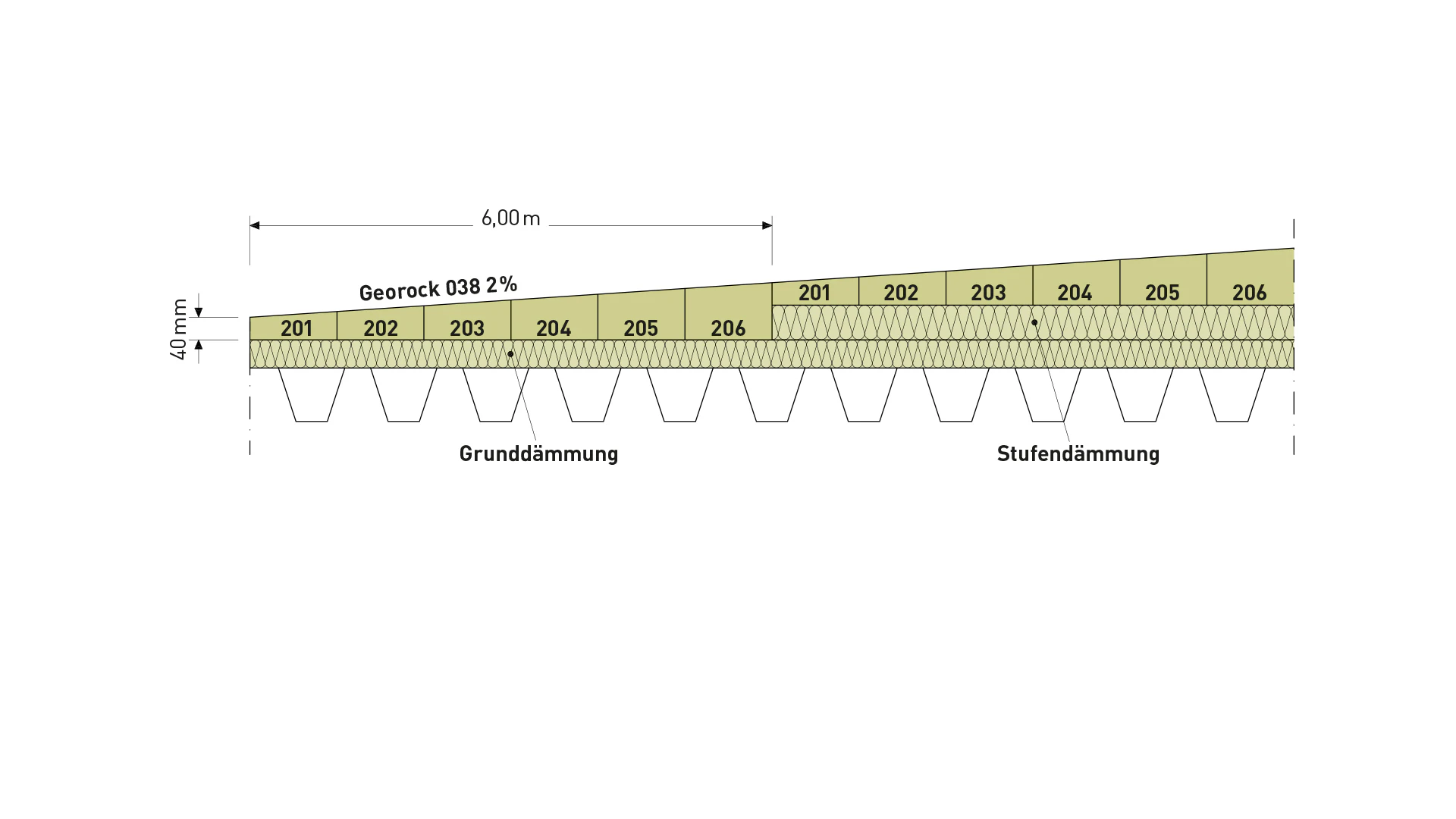

Verlegeschema Georock 038:

png

Verlegeschema Georock 038

Schema herunterladen

Downloads:

documents

	pdf

Gut zu wissen:

Gefälledämmung

Eine Gefälledämmung ist eine keilförmige Dämmung, die auf Flachdächern ohne Gefälle, sogenannten Null-Grad-Dächern, zum Einsatz kommt. Sie stellt ein Gefälle her und schützt so die Dachhaut vor den negativen Auswirkungen von Wasseransammlungen. Erfahren Sie mehr über unsere Lösungen und Services.
