Conlit SML-Manschette
Die Conlit SML-Manschette ist eine Rohrmanschette mit einer unter Hitzeeinwirkung aufschäumenden Einlage. Sie wird für die Abschottung von Kunststoffanschlussleitung an SML-Gussabwasserrohren (Mischinstallation) eingesetzt und ist Bestandteil des Conlit SML-Sets.
1/2
Anwendungen
- Conlit Brandschutz
- Brandschutz für Rohrleitungen
Produktbeschreibung
Die Conlit SML-Manschette ist eine Rohrmanschette für die Abschottung von Kunststoffanschlussleitung an SML-Gussabwasserrohren (Mischinstallation) und ist Bestandteil des Conlit SML-Sets.

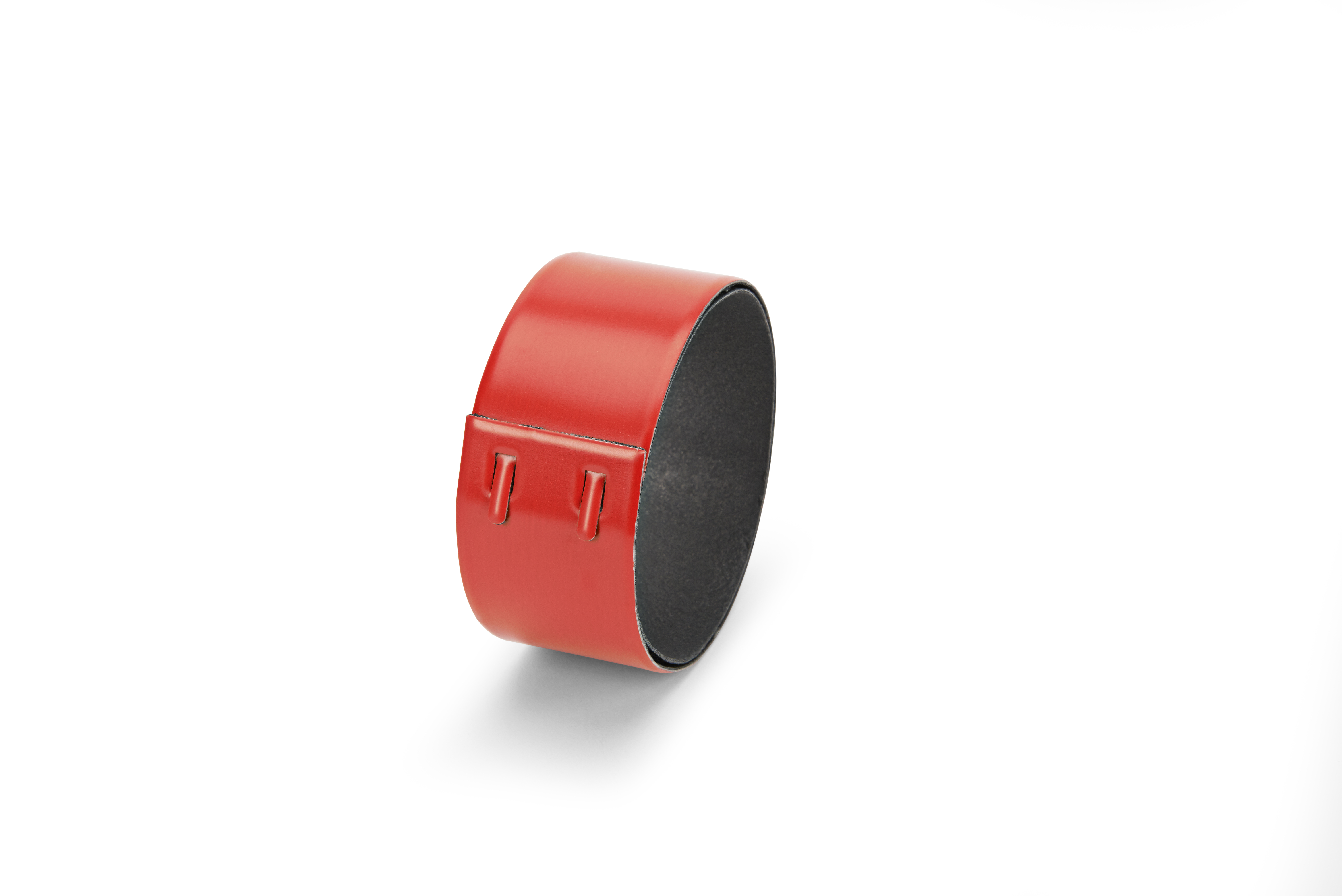

Sie besteht aus einer Blechhülse mit mehreren Lagen unter Hitzeeinwirkung aufschäumendem Material.
Die einfache Montage erfolgt durch Umbiegen von Blechlaschen in dafür vorgestanzte Öffnungen.
- Abschottung von Gussrohren mit Abzweig auf Kunststoff
- Schäumt im Brandfall auf
- Einfach und schnell zu montieren
Technische Daten
Anwendungsbeschreibung
Rohrabschottungen R 30 bis R 90 von Entwässerungsleitungen in Massivdecken mit einem Fallstrang als Guss-Rohrleitungen und Anschlussleitungen als Kunststoff-Rohrleitung.
Die SML-Manschette ist in Verbindung mit der Conlit Muffenrohrschale bzw. der Conlit Muffenrohrschale S zu verwenden.
Verlegeanleitung
- Die einfache Montage erfolgt durch Umbiegen von Blechlaschen in dafür vorgestanzte Öffnungen.
- Die SML Manschette ist in Verbindung mit der Conlit Muffenrohrschale bzw. der Conlit Muffenrohrschale S zu verwenden.
- Die Abschottung nach dieser abZ ist kennzeichnungspflichtig.
- Die entsprechenden Verwendbarkeitsnachweise sind zu beachten. abZ: Z-19.17-2084
Verarbeitungsschritte
1/6
- Step 1 of 6: 1. Gussabwasserrohr mit Abzweig aus Kunststoff
- Step 2 of 6: 2. Muffenrohrschale S um den Fallstrang legen...
- Step 3 of 6: 3. Fixierung der Conlit Schale mit Bindedraht

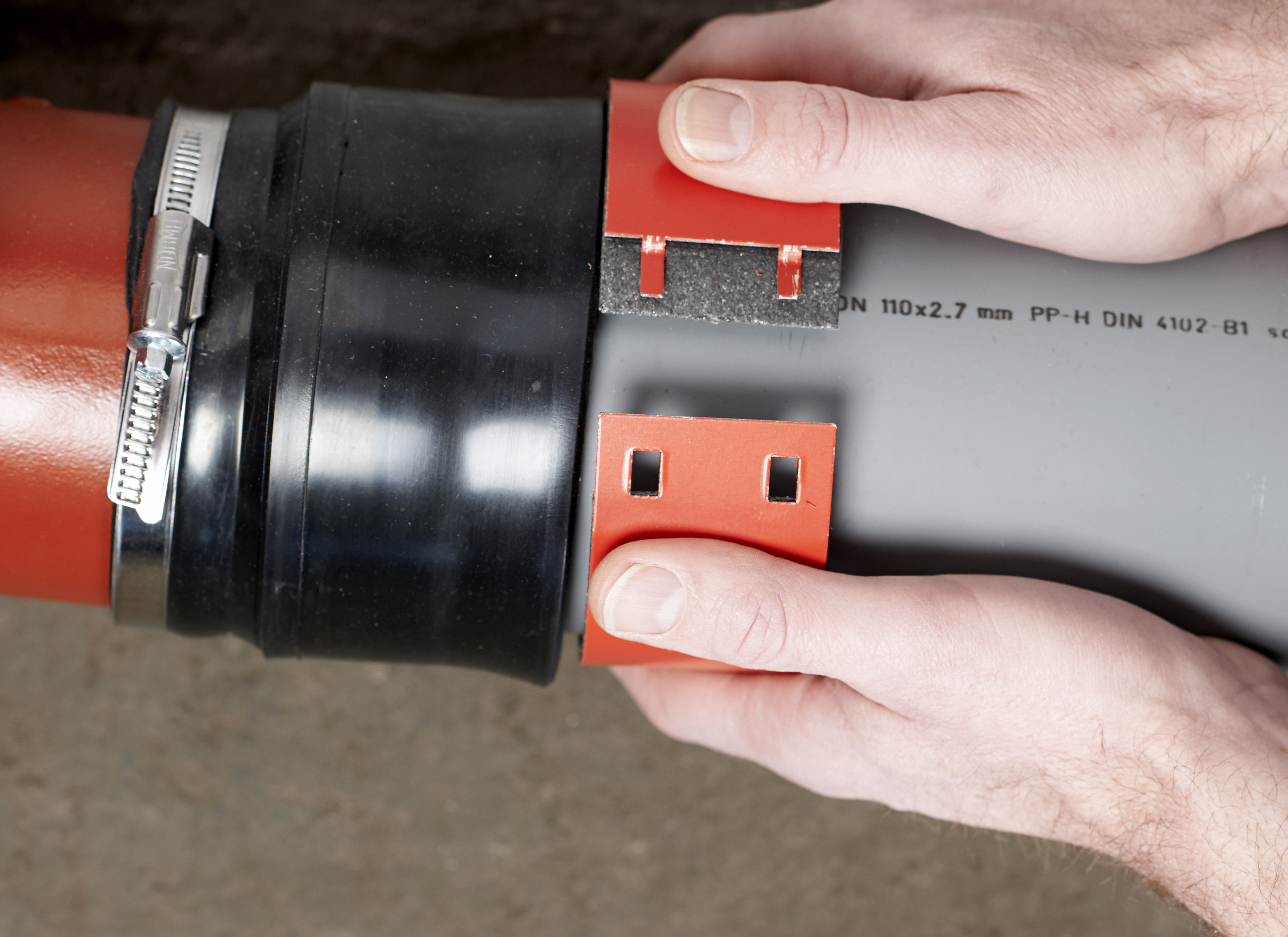

- Step 4 of 6: 4. Conlit SML-Manschette montieren
- Step 5 of 6: 5. Montierte Conlit 150 U und SML-Manschette
- Step 6 of 6: 6. Kennzeichnungsschild
1. Gussabwasserrohr mit Abzweig aus Kunststoff
Anmerkung: Diese Verarbeitungshinweise beziehen sich auf das Conlit SML-Set, nicht ausschließlich auf die Conlit SML Manschette.
Unbedingt zu beachten
Unsere Produkte sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen.
Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben, so auch der Berufsgenossenschaft, unbedingt zu beachten.
Lieferprogramm
Downloads
Die Reiter helfen Ihnen, die passenden Dokumente zum Download zu finden.
Planungs- und Montagehelfer Leitungsanlagen
Ratgeber zur Planung, Ausführung und Überprüfung von fachgerechten Rohrinstallationen für alle Planer und Verarbeiter von Gebäudeinstallationen.
Montagehelfer kompakt - Verarbeiterhandbuch
Die Kurzausgabe unseres großen Planungs- und Montagehelfers bietet Ihnen einen schnellen Überblick über die wichtigsten Anwendungen für Rohr- und Kabelabschottungen.
Broschüre Conlit Brandschutz für Holzbauteile
Mit dem Conlit Brandschutz für Holzbauteile sorgen Sie auch in Holzkonstruktionen für ein Höchstmaß an Sicherheit und Geborgenheit

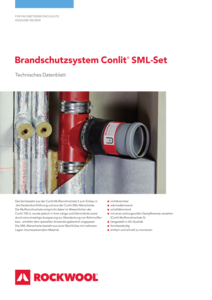

Datenblatt Brandschutzsystem Conlit SML-Set
