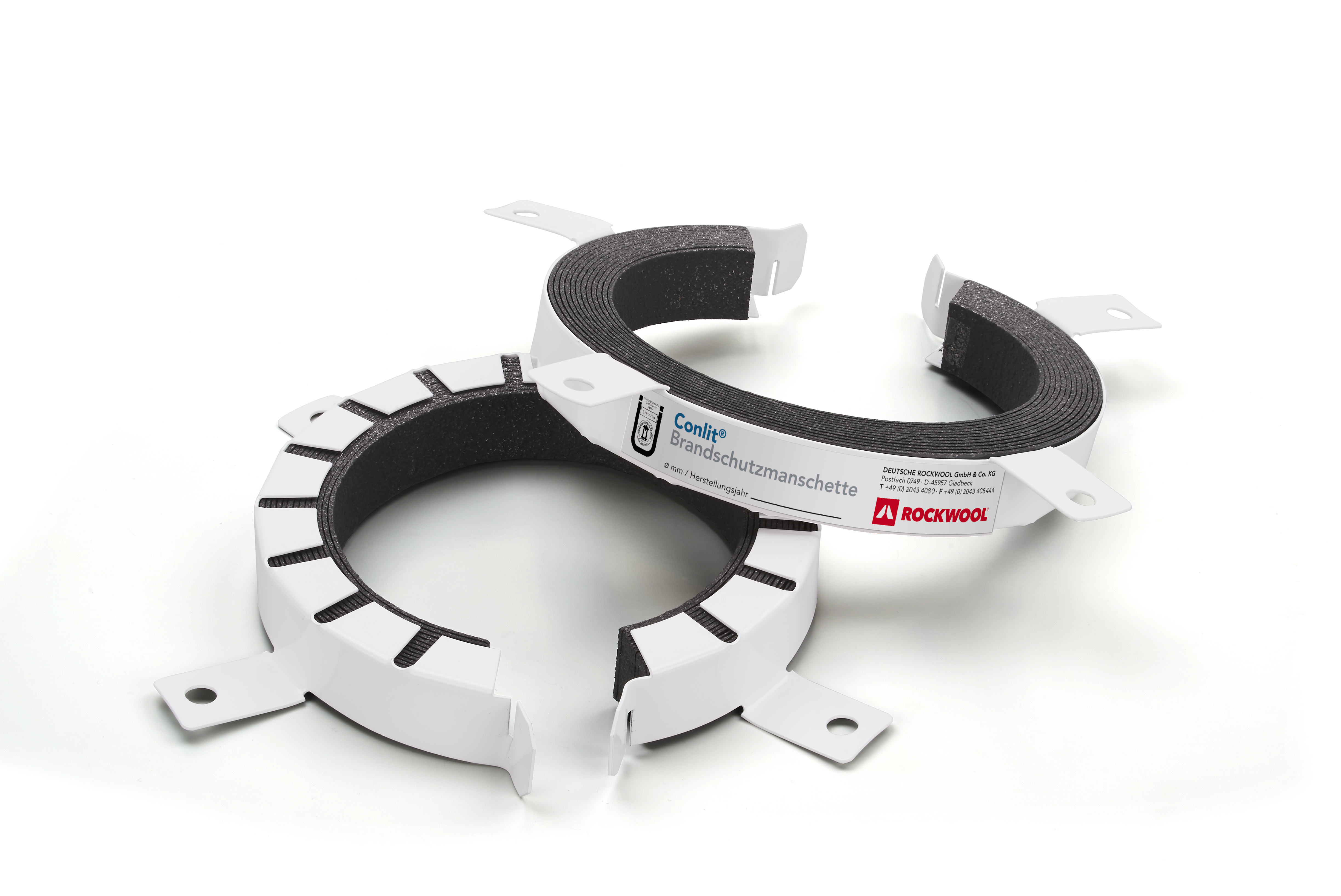

Conlit Brandschutzmanschette
Die Conlit Brandschutzmanschette ist eine Rohrmanschette mit einer unter Hitzeeinwirkung aufschäumenden Einlage. Sie wird für die Abschottung von Kunststoffabwasserrohren in haustechnischen Anlagen eingesetzt.
1/1
Anwendungen
- Conlit Brandschutz
- Brandschutz für Rohrleitungen
Produktbeschreibung
Die Conlit Brandschutzmanschette ist eine Rohrmanschette für die Abschottung von Kunststoffabwasserrohren in haustechnischen Anlagen.
Sie besteht aus dem Brandschutzmanschettengehäuse, das im Inneren in mehreren Lagen mit einem hochwirksamen intumeszierenden Baustoff ausgestattet ist. Dieser vergrößert durch die Hitze im Brandfall sein Volumen um ein Vielfaches und verschließt so die Bauteilöffnung sicher gegen Durchtritt von Feuer und Rauch.
- Mit hochwirksamer intumeszierender Beschichtung
- Für alle gängigen Kunststoffabwasserrohre
- Einfach und schnelle Montage
- R 30 bis R 90 Brandschutz
- Ohne Mindestabstand im Conlit Abschottungssystem
Technische Daten
| Eigenschaft | Wert | Einheit |
|---|---|---|
| Verarbeitungstemperatur | -20 bis +50 | °C |
| Lagerungsbedingungen | > 50 °C | °C |
Anwendungsbeschreibung
R 30 bis R 90 Abschottung von Kunststoffabwasserleitungen mit einem Rohraußendurchmesser von 50 bis 160 mm, zum Einbau in Massivwänden und -decken, in leichten Trennwänden sowie in Holzbauteilen.
Verlegeanleitung
- Die Conlit Brandschutzmanschette wird unterhalb der Massivdecke bzw. beidseitig der Wand um das Rohr gelegt und mit den Verschlusslaschen verschlossen.
- Die Befestigung am Bauteil erfolgt entweder nach Verschluss der Bauteilöffnung mit Stahlschrauben und zugelassenen Dübeln an den dafür vorgesehen Befestigungslaschen des Manschettengehäuses oder durch einmörteln der umgebogenen Befestigungslaschen während des Bauteilverschlusses. Wobei der Manschettenkörper bündig auf Decken- bzw. Wandoberfläche aufgesetzt wird.
- Die Befestigung an leichten Trennwänden muss mittels durchgehender Gewindestange erfolgen.
- Die Abschottung nach dieser abZ ist kennzeichnungspflichtig (s. Schild Seite 30).
- Die entsprechenden Anwendbarkeitsnachweise sind zu beachten.
Verarbeitungsschritte
1/6

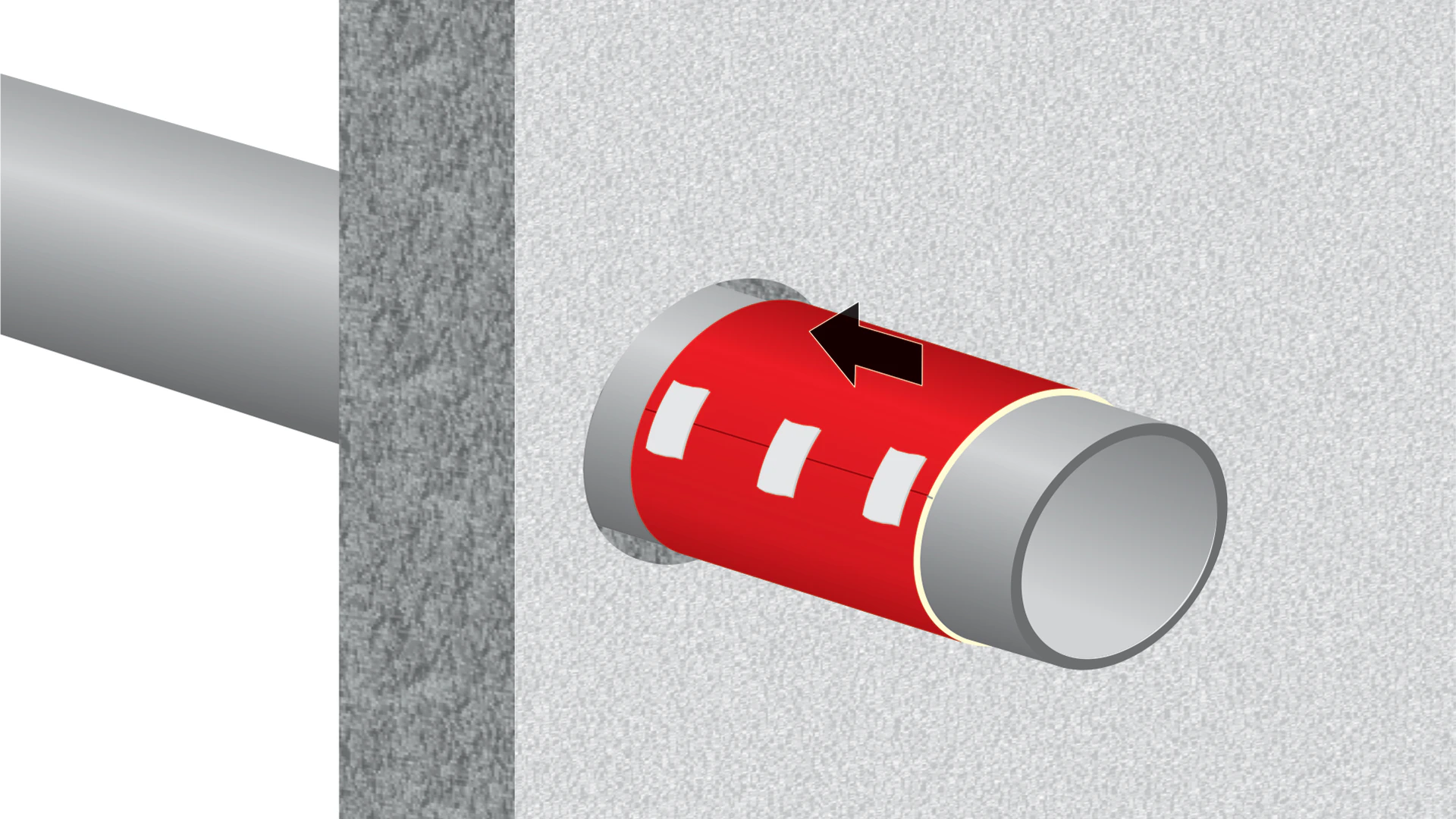

- Step 1 of 6: 1. Montage Schallschutzschlauch

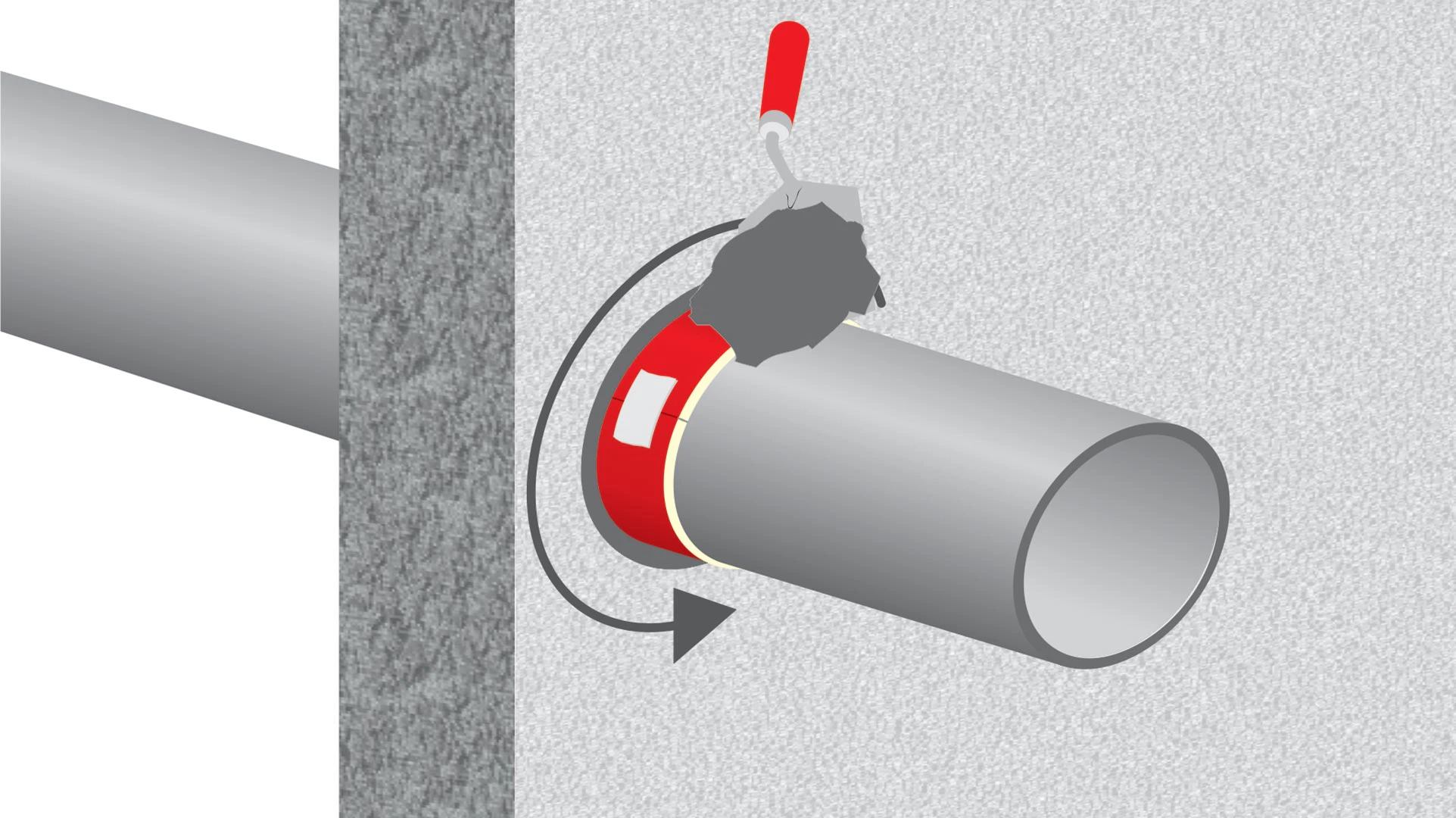

- Step 2 of 6: 2. Restspalt verfüllen

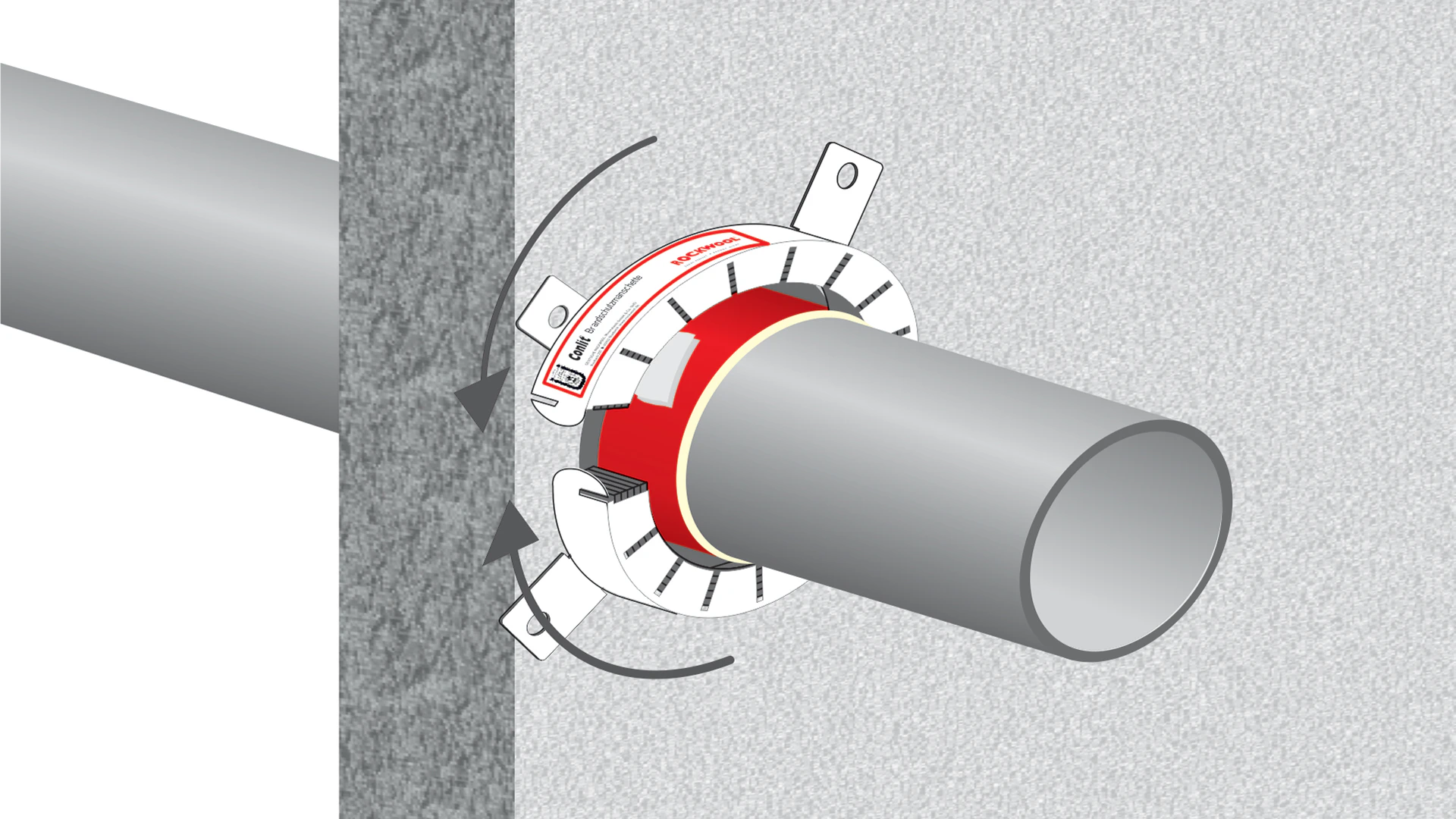

- Step 3 of 6: 3. Conlit Brandschutzmanschette anbringen

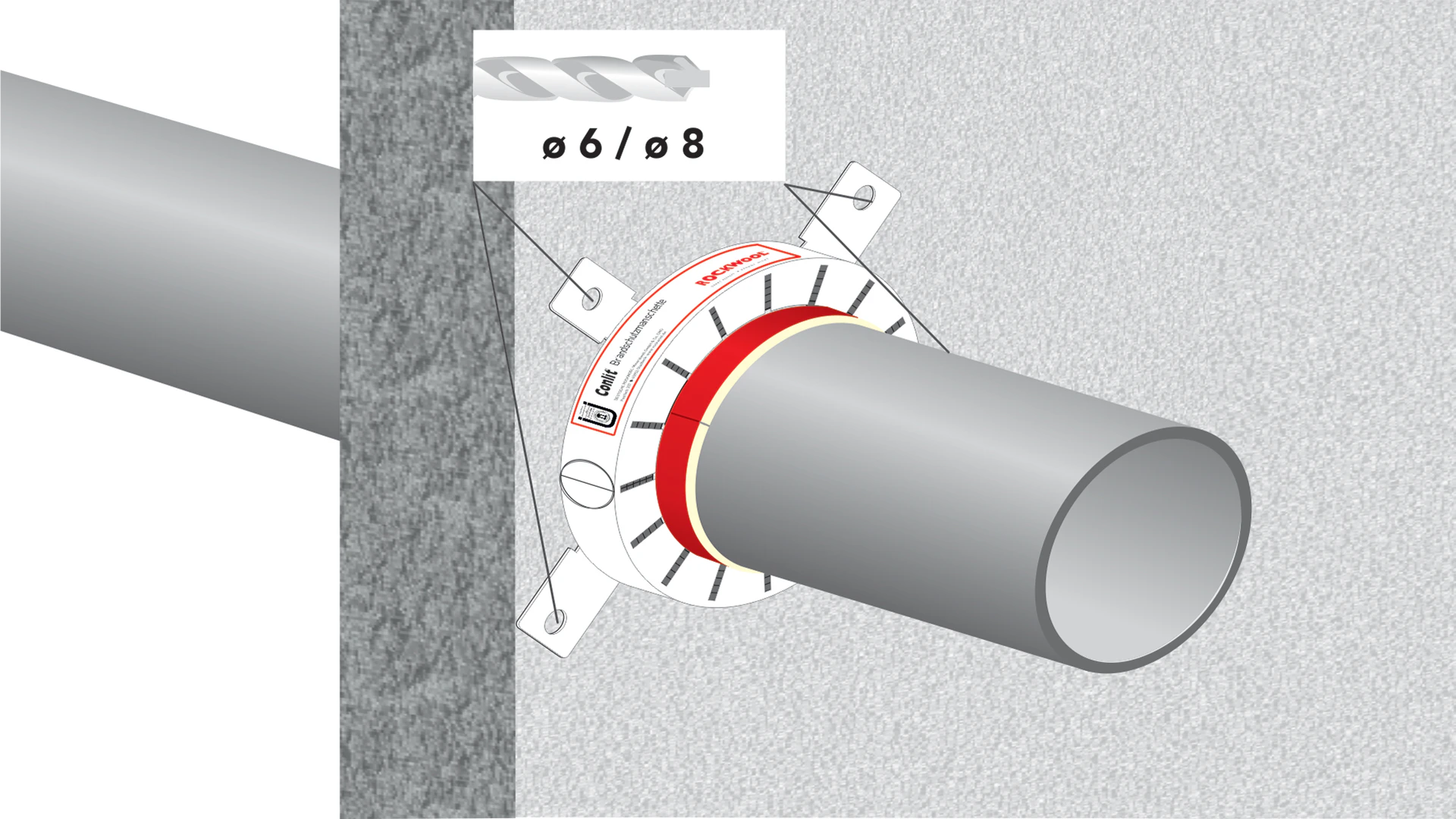

- Step 4 of 6: 4. Löcher bohren

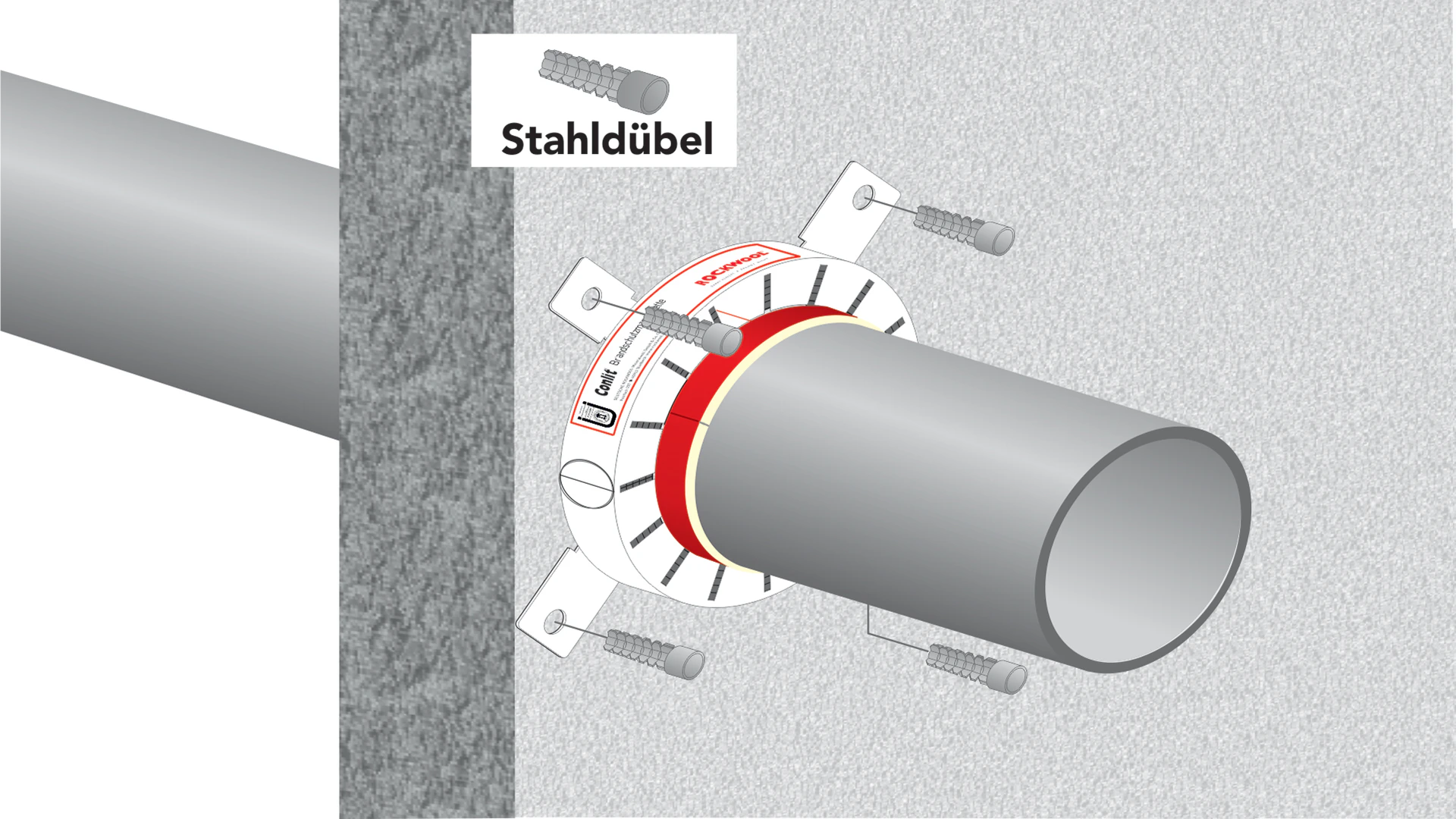

- Step 5 of 6: 5. Dübel verwenden

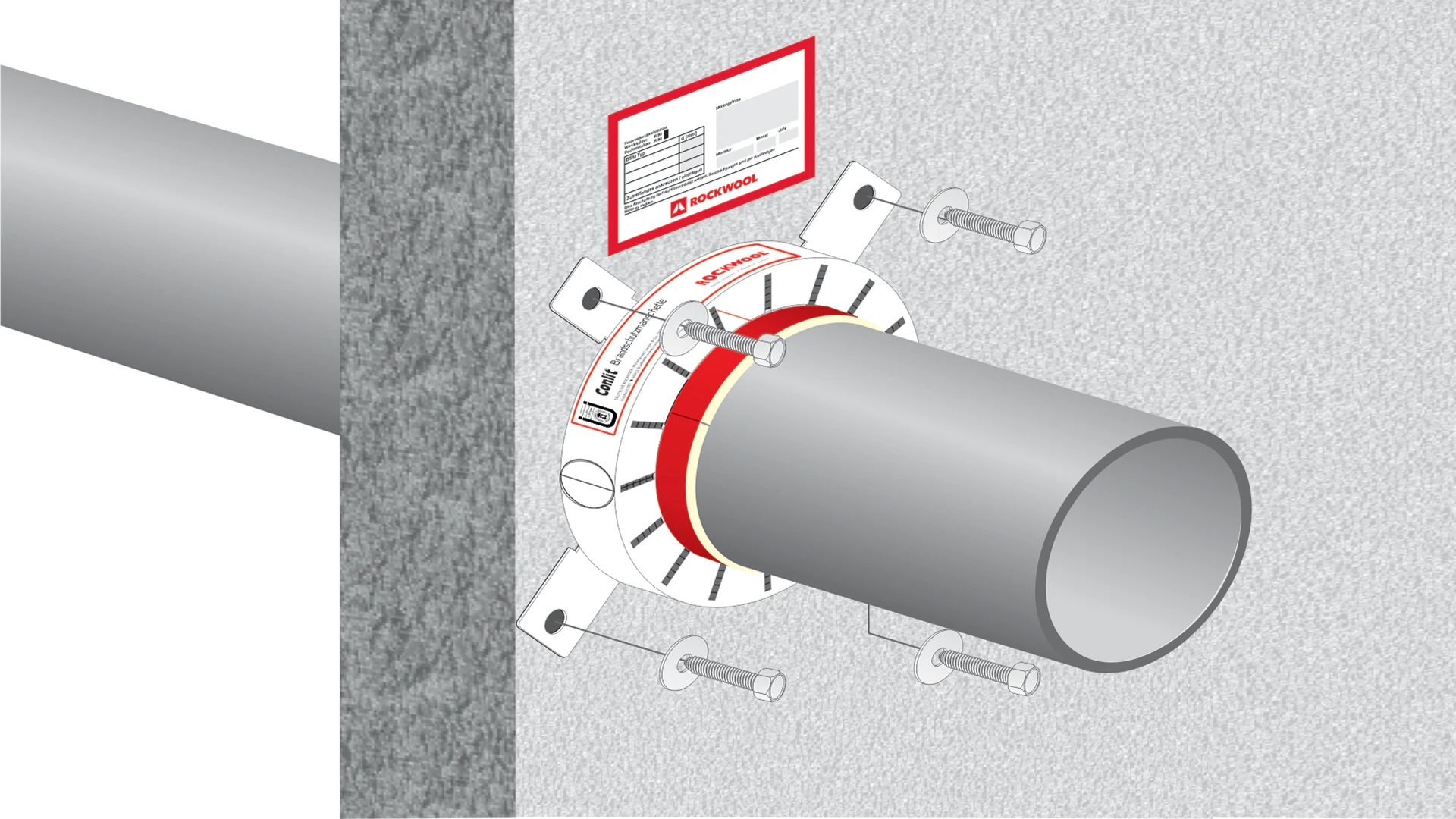

- Step 6 of 6: 6. Stahlschrauben und Befestigungsschild anbringen
1. Montage Schallschutzschlauch
Schallschutzschlauch montieren
Besondere Hinweise
Unbedingt zu beachten
Unsere Produkte sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen.
Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben, so auch der Berufsgenossenschaft, unbedingt zu beachten.
Unbedingt zu beachten
Unsere Produkte sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen.
Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben, so auch der Berufsgenossenschaft, unbedingt zu beachten.
Lieferprogramm
- Alle
- 50
- 63
- 75
- 90
- 110
- 125
- 140
- 160
- 180
- 200
