Conlit Bandage
Die Conlit Bandage ist eine unter Hitzeeinwirkung aufschäumende Matte und wird zur Abschottung von Elektroleitungen eingesetzt.
1/2
Anwendungen
- Conlit Brandschutz
- Brandschutz für Elektroleitungen
Produktbeschreibung

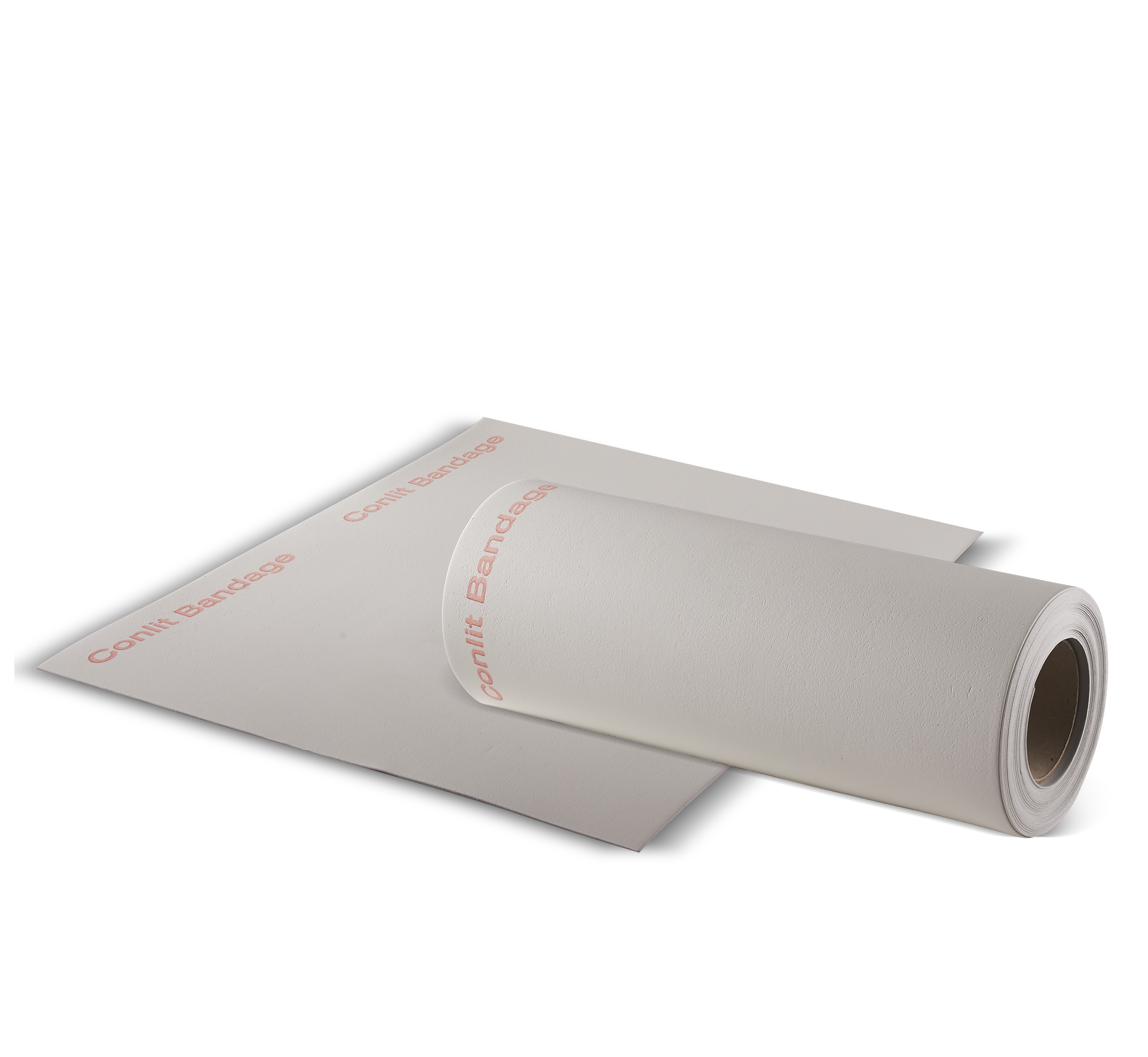

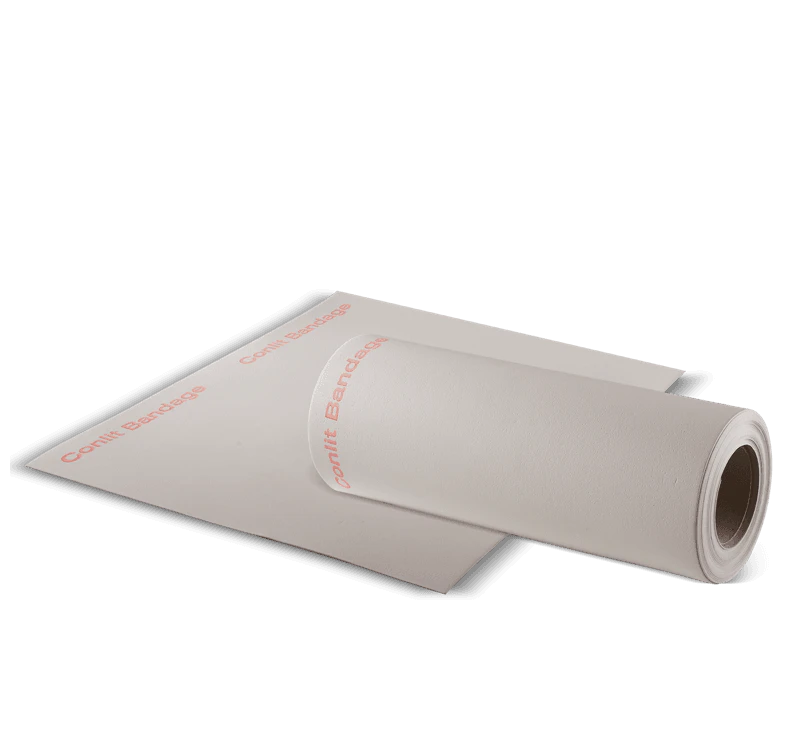

Die Conlit Bandage ist eine ca. 1 mm dicke flexible Matte, die aus einem Trägergewebe besteht, das beidseitig mit einem unter Hitzeeinwirkung aufschäumenden Material beschichtet ist.

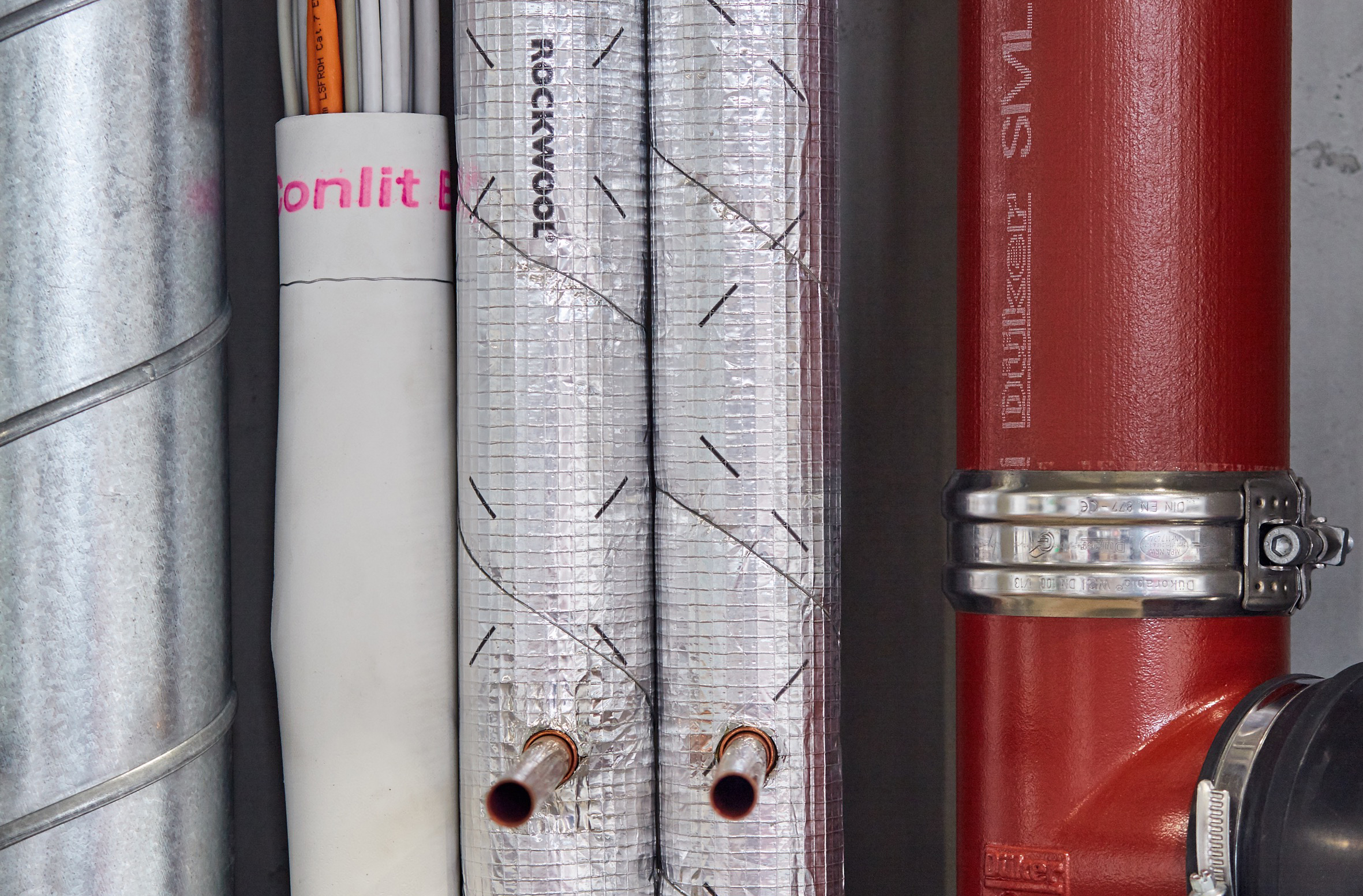

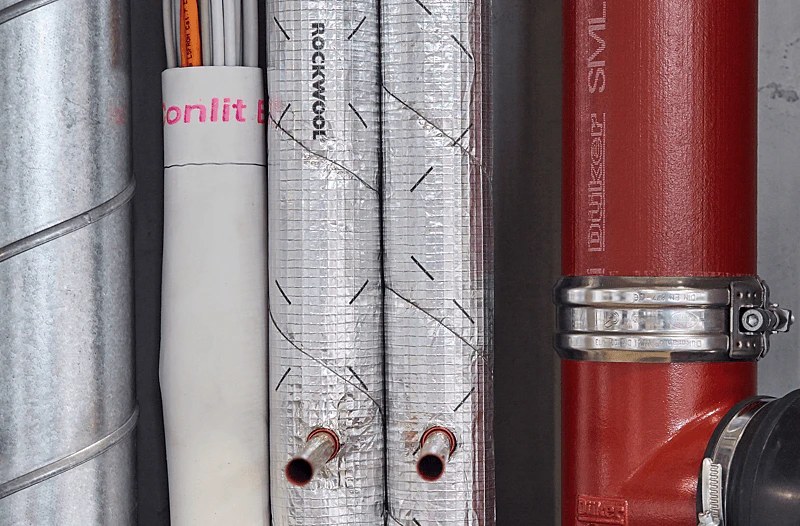

Sie wird im Conlit Abschottungssystem für Elektroleitungen und Elektroleerrohre mit und ohne Kabeltragsystemen verwendet.
- Für Elektroleitungen und Kabeltragsysteme
- Nicht hygroskopisch
- Flexibel
- Schlank im Aufbau
- Bestandteil des Conlit Abschottungssystems
Technische Daten
| Eigenschaft | Wert | Einheit | Norm |
|---|---|---|---|
| Brandverhalten | B1 | DIN 4102-1 | |
| Dicke | ca. 1,0 | mm | EN 1849-2 |
| Niedrigste Verarbeitungstemperatur | 15 | °C | |
| Niedrigste Lagerungstemperatur | 0 | °C |
Anwendungsbeschreibung
S 30 bis S 90 Abschottung von Einzelkabeln sowie Kabel- und Kabelleerrohrbündel mit einem Außendurchmesser bis 100 mm, zum Einbau in Massivwände bzw. -decken, in leichte Trennwände sowie in Holzbauteile. Innerhalb des Weichschottsystems mit dem Conlit Penetration Board auch für die Abschottung von Kabeltragsystemen geeignet.
Verlegeanleitung
- Kabelbündel mit Bindedraht zusammenbinden
- Conlit Bandage ablängen und auf das Kabelbündel wickeln
- Conlit Bandage mit Bindedraht (∅ ≤ 0,6 mm) fixieren und in Position schieben
- Restspalt mit Mörtel verfüllen
- Kennzeichnungsschild anbringen
- Die entsprechenden Anwendbarkeitsnachweise sind zu beachten.
- Die Abschottung nach dieser abZ ist kennzeichnungspflichtig
Verarbeitungsschritte
1/5
- Step 1 of 5: 1. Kabel zusammenbinden
- Step 2 of 5: 2. Conlit Bandage um das Kabelbündel wickeln
- Step 3 of 5: 3. Conlit Bandage fixieren
- Step 4 of 5: 4. Conlit Bandage in Position bringen
- Step 5 of 5: 5. Restspalt mit Mörtel verfüllen
1. Kabel zusammenbinden
Kabel zu Bündel legen und mit Draht zusammenbinden
Lieferprogramm
- Alle
Downloads
Die Reiter helfen Ihnen, die passenden Dokumente zum Download zu finden.
Planungs- und Montagehelfer Leitungsanlagen
Ratgeber zur Planung, Ausführung und Überprüfung von fachgerechten Rohrinstallationen für alle Planer und Verarbeiter von Gebäudeinstallationen.
Montagehelfer kompakt - Verarbeiterhandbuch
Die Kurzausgabe unseres großen Planungs- und Montagehelfers bietet Ihnen einen schnellen Überblick über die wichtigsten Anwendungen für Rohr- und Kabelabschottungen.
Broschüre Conlit Brandschutz für Holzbauteile
Mit dem Conlit Brandschutz für Holzbauteile sorgen Sie auch in Holzkonstruktionen für ein Höchstmaß an Sicherheit und Geborgenheit

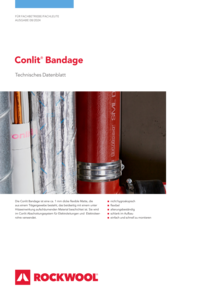

Datenblatt Conlit Bandage

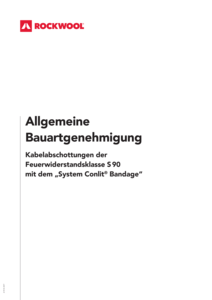

aBG Kabel- und Kombiabschottung S 90 mit Kabeltragsystem mit dem System Conlit Bandage
