Flate tak

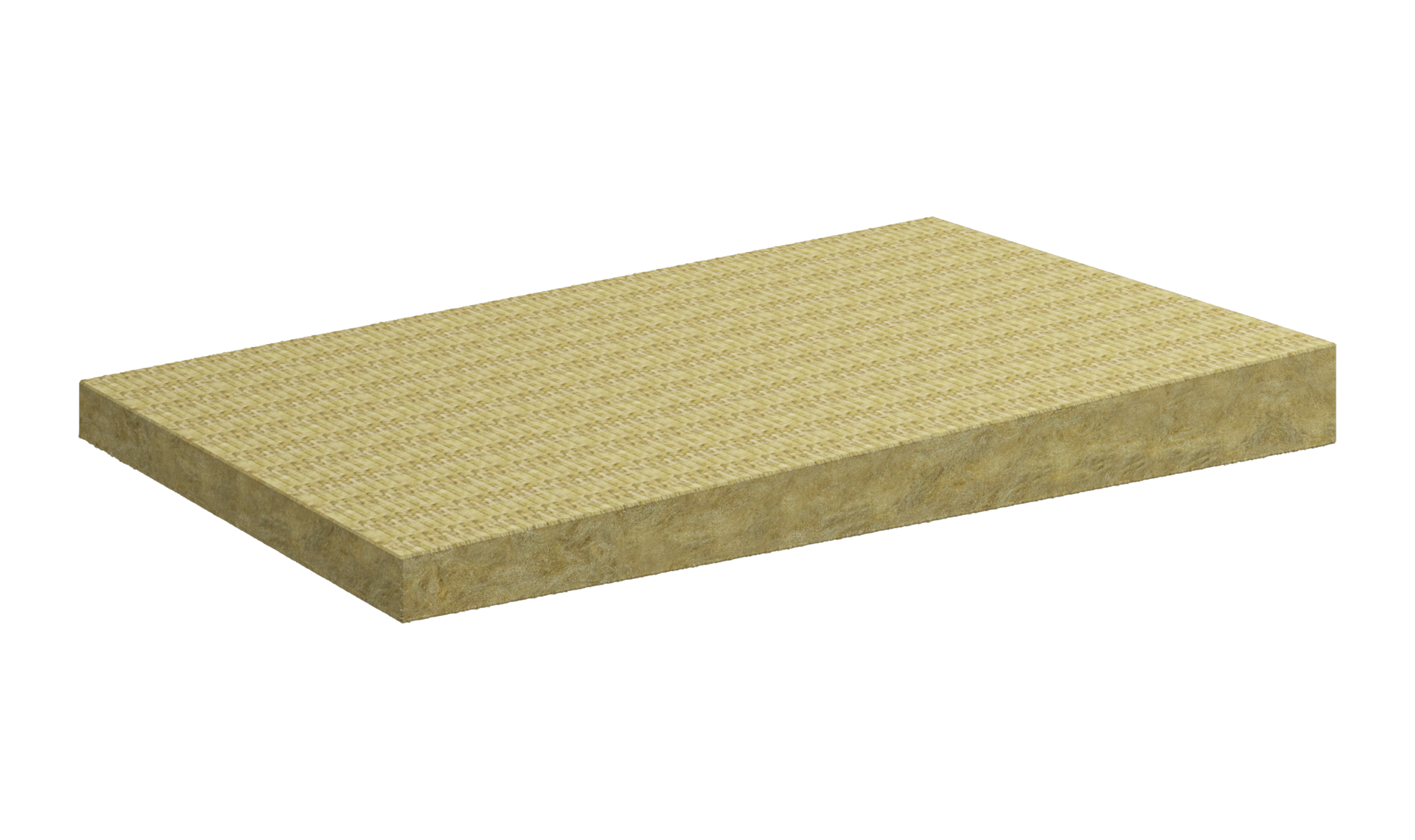

TF-Renneplate

Platene i TF-Renneplate system er fremstilt i en spesielt hard og stiv kvalitet av ubrennbar fukt- og vannavvisende ROCKWOOL steinull.
Back
Back

Tekniske egenskaper & sortiment

Tekniske egenskaper
VarmeledningsevneλD=0,039 W/mK.
BrannklasseA2-s1,d0
DimensjonsstabilitetLengdeutvidelseskoeffisient=0

Svinn (krymping)=0
Fukt0,15 kg/m x s x GPa
VannavvisningKorttids vannabsorpsjon <=0,15 kg m2.>
DelamineringRegningsmessig verdi <= 0 kn m2>
TrykkfasthetTF-Takkile danner et stabilt underlag for både PVC takfolie og asfaltbasert takbelegg. Platene tåler alminnelig ferdsel i forbindelse med utlegging, tilsyn og vedlikehold.
PunktstyrkeF5mm > 700 N jf. NS-EN 12430.
Flatekompresjon80 kN/m2 jf. NS-EN 826.
Deformasjon i mmLast kN/m2



Sortiment
TypeLengde (mm)Bredde (mm)Tykkelse (mm)Stk. pr. pakkem2 pr. pakkem3 pr. pakkeNOBB nr.
Løse enheter
Kile 1100060020-1021,20,01848727136
Kile 2100060020-3021,20,0348727140
Kile 3100060030-4021,20,04248727155
Kile 4100060040-5021,20,05448727166
Kile 5100060050-6021,20,06648727174
Kile 6100060060-7021,20,07848727185
Kile 7100060070-8021,20,0948727193
Kile 8100060080-9021,20,10248727204
Kile 91000600900021,20,11448727212
Kile 90100060090*21,20,10848727083

* Kvalitet som TF-plate



Dimensjon

Format mm: 600x1000

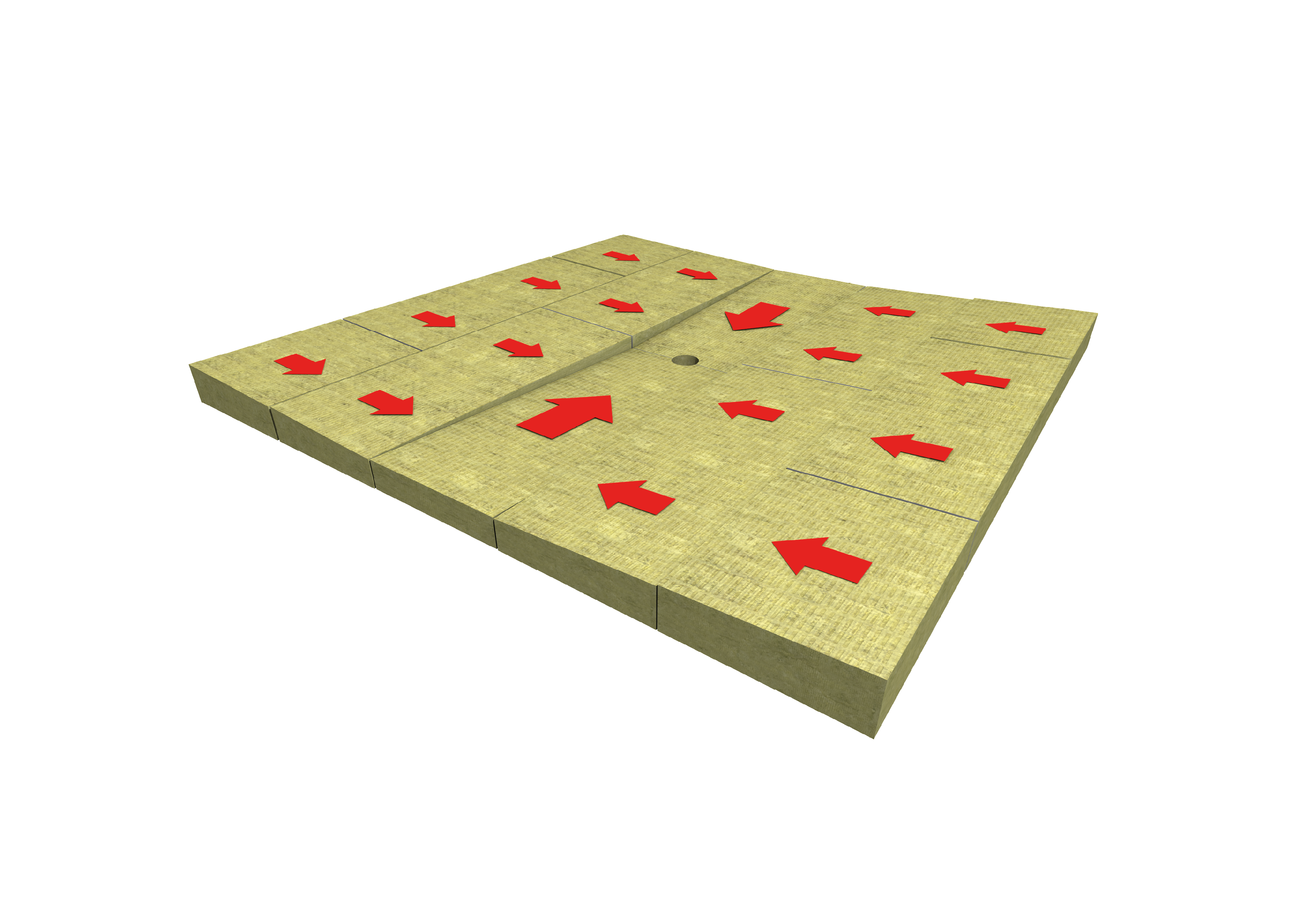

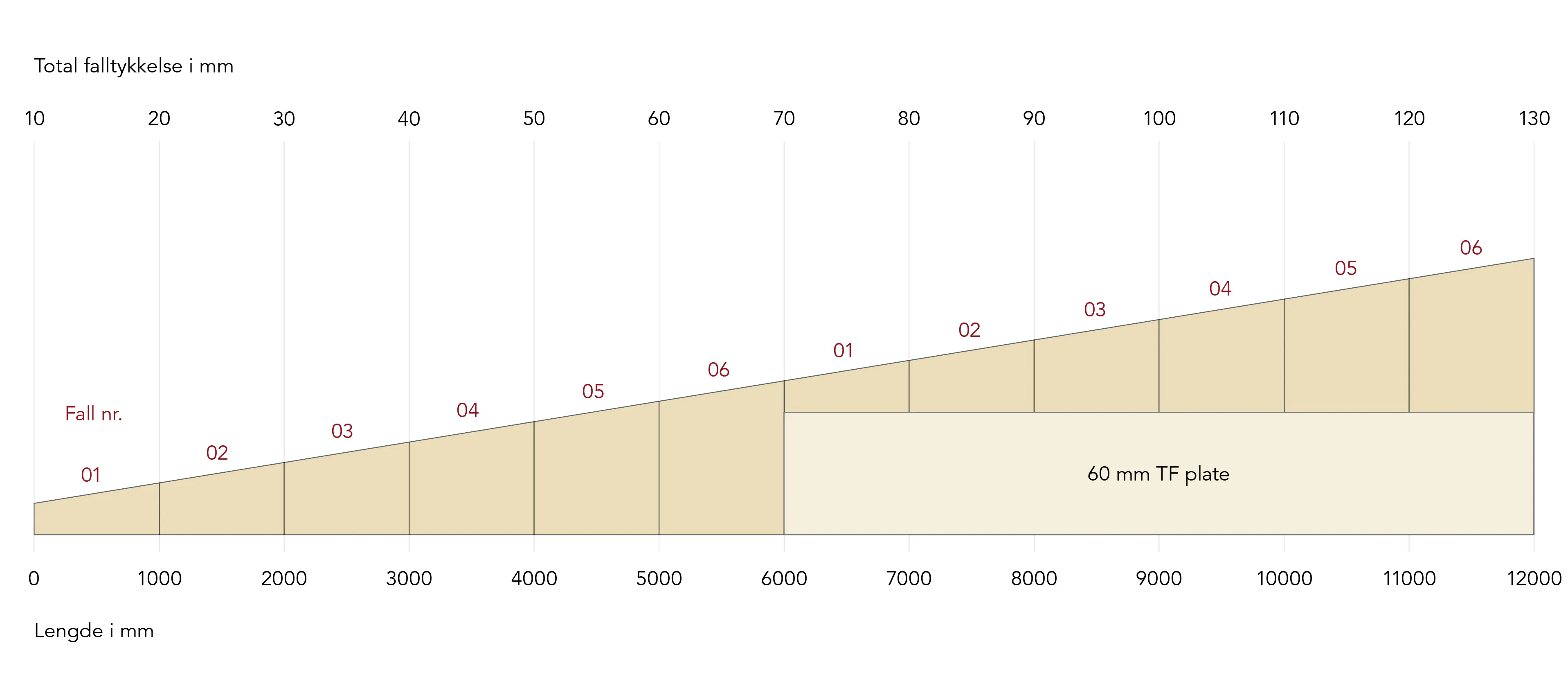

Tykkelser mm: 10-100 TF-Renneplate system leveres med standard fall 1:100.



Vekt

Renneplater med gjennomsnittstykkelse på 50 mm veier ca. 9 kg/m2.
Plater med en gjennomsnittstykkelse på 60 mm veier ca. 10,8 kg/m2.



Innfesting

TF-Renneplater skal festes mekanisk til det bærende underlaget sammen øvrig isolasjon og PVC Takfolie eller asfaltbasert takbelegg. Se regler for- og dimensjonering av mekanisk innfesting for takbelegg og isolasjon på http://www.tpf-info.org/ eller i Byggforskserien bind 3A- detaljblad  A 544.206.

Tilbake
VarmeledningsevneλD=0,039 W/mK.
BrannklasseA2-s1,d0
DimensjonsstabilitetLengdeutvidelseskoeffisient=0

Svinn (krymping)=0
Fukt0,15 kg/m x s x GPa
VannavvisningKorttids vannabsorpsjon <=0,15 kg m2.>
DelamineringRegningsmessig verdi <= 0 kn m2>
TrykkfasthetTF-Takkile danner et stabilt underlag for både PVC takfolie og asfaltbasert takbelegg. Platene tåler alminnelig ferdsel i forbindelse med utlegging, tilsyn og vedlikehold.
PunktstyrkeF5mm > 700 N jf. NS-EN 12430.
Flatekompresjon80 kN/m2 jf. NS-EN 826.
Deformasjon i mmLast kN/m2



Tilbake
TypeLengde (mm)Bredde (mm)Tykkelse (mm)Stk. pr. pakkem2 pr. pakkem3 pr. pakkeNOBB nr.
Løse enheter
Kile 1100060020-1021,20,01848727136
Kile 2100060020-3021,20,0348727140
Kile 3100060030-4021,20,04248727155
Kile 4100060040-5021,20,05448727166
Kile 5100060050-6021,20,06648727174
Kile 6100060060-7021,20,07848727185
Kile 7100060070-8021,20,0948727193
Kile 8100060080-9021,20,10248727204
Kile 91000600900021,20,11448727212
Kile 90100060090*21,20,10848727083

* Kvalitet som TF-plate



Dimensjon

Format mm: 600x1000
Tykkelser mm: 10-100 TF-Renneplate system leveres med standard fall 1:100.



Vekt

Renneplater med gjennomsnittstykkelse på 50 mm veier ca. 9 kg/m2.
Plater med en gjennomsnittstykkelse på 60 mm veier ca. 10,8 kg/m2.



Innfesting

TF-Renneplater skal festes mekanisk til det bærende underlaget sammen øvrig isolasjon og PVC Takfolie eller asfaltbasert takbelegg. Se regler for- og dimensjonering av mekanisk innfesting for takbelegg og isolasjon på http://www.tpf-info.org/ eller i Byggforskserien bind 3A- detaljblad  A 544.206.
