Brandskydd för hattbalkar (HSQ) av stål
Det har blivit enklare att montera CONLIT på hattbalkar (HSQ) av stål. DBI har godkänt vår metod där 20mm CONLIT kan monteras utan överlappning och utan isolering av sidorna.
Det har blivit enklare att montera CONLIT på hattbalkar (HSQ) av stål. DBI har godkänt vår metod där 20mm CONLIT kan monteras utan överlappning och utan isolering av sidorna.
Användningsområde
Hattbalkar används ofta i moderna byggnader då de bidrar till en material- optimal byggnation. En hattbalk gjuts in i betong och den synliga undersidan ska brandisoleras efteråt.
Tekniska specifikationer
Ytvikt: ca. 3,0 kg/m2
Isoleringsförmåga: λ10 0,037 W/mK, temperaturberoende
Specifik värme: 0,8 kJ/kg·K
Z-värde: 0,14 kg/m·s·GPa
Fuktabsorption: 0,004 vol% v. 90% RF
Material/sortiment
Tjocklek: 20 mm
CONLIT 150 (med vit glasfiberväv)
CONLIT 150 P (utan glasfiberväv)
Dimensioner: CONLIT 150/150P: 1000x1200, 1000x600.
Certifiering
Dimensionering
Flänstjocklek 6-25
Flänsbredd min. 380 mm
Vid ovanstående förutsättningar kan 20 mm CONLIT 150P användas – utan överlappning och utan isolering av flänskanten.
Krav vid montering

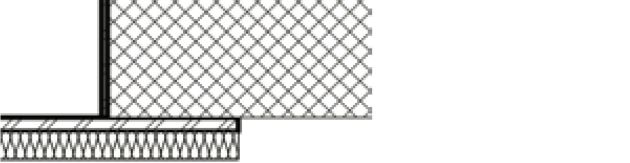

Tvärsnitt av HSQ-balk
Detalj av HSQ-balk
Mät bredden på balken och överför måttet till CONLIT-skivan.
Montera CONLIT-skivan jäms med flänskanten och sätt fast med svetsstiften med max 50 mm avstånd från kanterna och max 320 mm inbördes avstånd mellan stiften.
Skär 20 mm CONLIT-skiva jäms med flänskanterna.
Svetsstiftpistol och svetsstift.
