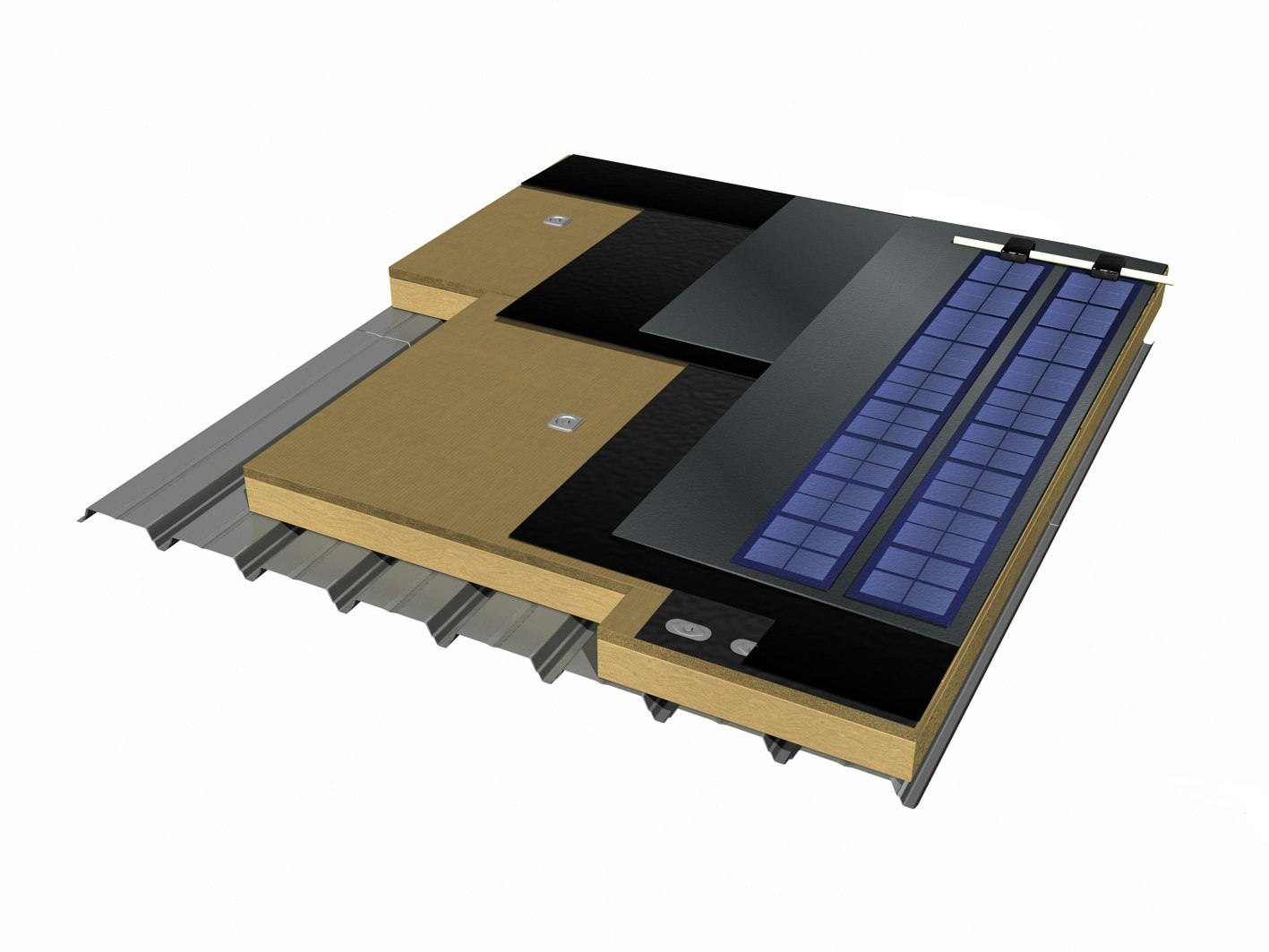

Toitures terrasses acier - étanchéité fixée mécaniquement

Rockacier C nu Energy

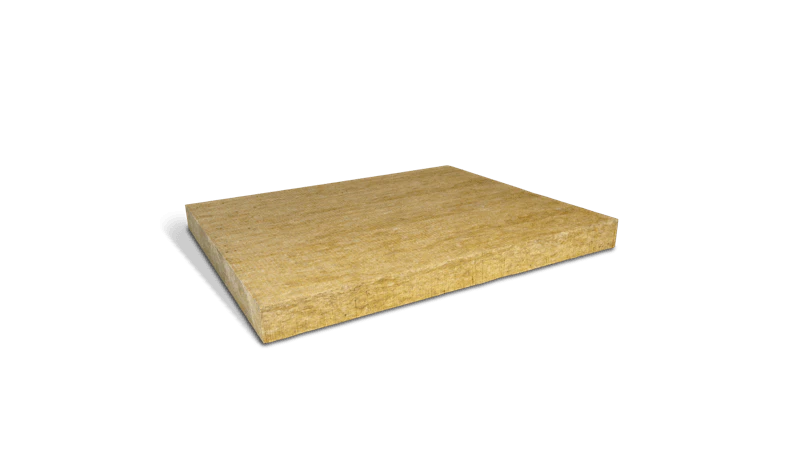

Panneau isolant en laine de roche, mono densité, non revêtu (classe de compressibilité C).

Télécharger la fiche produit
Back

Contact ROCKWOOL

Vous avez un projet, une question technique ou une demande de documentation concernant cette solution ROCKWOOL ? Contactez un expert dès maintenant ! - merci de préciser, dans le formulaire de contact, le nom de cette solution.
Back

Caractéristiques techniques

Télécharger la fiche produit
Ajouter un produit pour comparaison
Domaines d'application Rockacier C nu Energy est utilisé pour l'isolation des toitures terrasses inaccessibles sur élément porteur en tôles d’acier nervurées ou en bois, pour étanchéité bitumineuse ou synthétique fixée mécaniquement.

Panneau qualifié pour systèmes photovoltaïques rigides sous ETN sans reprise de charge par la structure (Classe C + CS(10)70 + essais spécifiques support discontinu).



Masse volumique nominale 130 (kg/m³)
Stabilité dimensionnelle DS(70/90)

La largeur et la longueur des panneaux en laine de roche restent stables face aux variations d’humidité et de température.

Les panneaux ne se dilatent pas sous l’effet de la chaleur, ils ne se rétractent pas et ne s’incurvent pas sous l’effet des changements de température, éliminant ainsi l’apparition de ponts thermiques.

Cette stabilité dimensionnelle rend possible les solutions en simple couche. Elle permet également une utilisation optimale des fixations et évite de solliciter la membrane.

Variation dimensionnelle à stabilisation en ambiance à 20°C entre 65 et 80 % HR selon le cahier du CSTB 2662 v2 (guide technique UEATC) :

  • sens longitudinal < 1 mm par m.
  • sens transversal < 1 mm par m.
Tolérance d'épaisseur T5
Réaction au feu A1 | incombustible | Euroclasse

Rockacier C nu Energy est incombustible ; il ne contribue donc pas au développement de l’incendie (Euroclasse A1).

Capacité thermique massique de la laine de roche 1030 (J/kg.K) | NF EN ISO 10456
Conductivité thermique λ | 0,038 (W/m∙K)
Absorption d'eau à long terme WL(P)

Absorption d’eau à long terme ≤ 3,0 kg/m2 en 28 jours par immersion partielle

Absorption d'eau à court terme WS

Absorption d’eau à court terme ≤ 1,0 kg/m2 en 24 heures par immersion partielle

Transmission de vapeur d'eau MU1
Classe de compressibilité Classe C | UEATc
Contrainte en compression CS(10)70
Charge ponctuelle PL(5)500
Résistance à la traction perpendiculaire aux faces TR10
Guide de mise en oeuvre Différents systèmes photovoltaïques, différents critères

Les systèmes photovoltaïques par film souple sur revêtement d’étanchéité imposent une charge uniformément répartie sur l’isolant. Une classe C permet de répondre aux exigences.

Les systèmes photovoltaïques en mise en oeuvre traditionnelle de capteurs solaires rigides rapportés sur revêtement d’étanchéité en pose surimposée : la mise en oeuvre se fait conformément au DTU 43.3, sur potelets et chandelles en reportant directement les charges sur l’ossature. La toiture étant considérée technique elle nécessitera une classe C.

Les systèmes photovoltaïques rigides sur plots ou rails soudés à l’étanchéité relèvent des ATEC/ATEx ou ETN. Ces systèmes concentrent les charges directement sur la membrane et l’isolant. Les systèmes sous ATEC/ATEx ont choisi les isolants ROCKWOOL Rockacier C. Les systèmes sous ETN établissent des critères de choix, Rockacier C nu et Rockacier C nu Energy ont été qualifiés pour répondre à ces critères spécifiques: Classe C, CS(10)70, essai dalle sur plot support discontinu.

Retour

Panneau qualifié pour systèmes photovoltaïques rigides sous ETN sans reprise de charge par la structure (Classe C + CS(10)70 + essais spécifiques support discontinu).



Retour
Retour

La largeur et la longueur des panneaux en laine de roche restent stables face aux variations d’humidité et de température.

Les panneaux ne se dilatent pas sous l’effet de la chaleur, ils ne se rétractent pas et ne s’incurvent pas sous l’effet des changements de température, éliminant ainsi l’apparition de ponts thermiques.

Cette stabilité dimensionnelle rend possible les solutions en simple couche. Elle permet également une utilisation optimale des fixations et évite de solliciter la membrane.

Variation dimensionnelle à stabilisation en ambiance à 20°C entre 65 et 80 % HR selon le cahier du CSTB 2662 v2 (guide technique UEATC) :

  • sens longitudinal < 1 mm par m.
  • sens transversal < 1 mm par m.
Retour
Retour

Rockacier C nu Energy est incombustible ; il ne contribue donc pas au développement de l’incendie (Euroclasse A1).

Retour
Retour
Retour

Absorption d’eau à long terme ≤ 3,0 kg/m2 en 28 jours par immersion partielle

Retour

Absorption d’eau à court terme ≤ 1,0 kg/m2 en 24 heures par immersion partielle

Retour
Retour
Retour
Retour
Retour
Retour

Les systèmes photovoltaïques par film souple sur revêtement d’étanchéité imposent une charge uniformément répartie sur l’isolant. Une classe C permet de répondre aux exigences.

Les systèmes photovoltaïques en mise en oeuvre traditionnelle de capteurs solaires rigides rapportés sur revêtement d’étanchéité en pose surimposée : la mise en oeuvre se fait conformément au DTU 43.3, sur potelets et chandelles en reportant directement les charges sur l’ossature. La toiture étant considérée technique elle nécessitera une classe C.

Les systèmes photovoltaïques rigides sur plots ou rails soudés à l’étanchéité relèvent des ATEC/ATEx ou ETN. Ces systèmes concentrent les charges directement sur la membrane et l’isolant. Les systèmes sous ATEC/ATEx ont choisi les isolants ROCKWOOL Rockacier C. Les systèmes sous ETN établissent des critères de choix, Rockacier C nu et Rockacier C nu Energy ont été qualifiés pour répondre à ces critères spécifiques: Classe C, CS(10)70, essai dalle sur plot support discontinu.

Dimensions, références et conditionnements

Ep. isolant (mm)

Long. (mm)

Larg. (mm)

Description

Réf. produit Code EAN Résist. th. (m².K/W) Ep. isolant (mm) Larg. (mm) Long. (mm) pièces / palette m² / palette palettes / camion m² / camion
302497 3537311032262 2,1 80 1000 1200 32 38,4 26 998,4
335460 3537311041448 2,2 85 1000 1200 30 36 26 936
302701 3537311032354 2,35 90 1000 1200 28 33,6 26 873,6
322375 3537311038646 2,5 95 1000 1000 24 28,8 26 748,8
302531 3537311032279 2,6 100 1000 1200 24 28,8 26 748,8
302707 3537311032361 2,75 105 1000 1200 24 28,8 26 748,8
302669 3537311032293 2,85 110 1000 1200 22 26,4 26 686,4
302671 3537311032309 3 115 1000 1200 22 26,4 26 686,4
302725 3537311032378 3,15 120 1000 1200 20 24 26 624
302787 3537311032439 3,25 125 1000 1200 20 24 26 624
302466 3537311032248 3,4 130 1000 1200 18 21,6 26 561,6
302914 3537311033009 3,55 135 1000 1200 18 21,6 26 561,6
302586 3537311302286 3,65 140 1000 1200 18 21,6 26 561,6
330653 3537311040113 3,8 145 1000 1200 16 19,2 26 499,2
302795 5013423338235 3,9 150 1000 1200 16 19,2 26 499,2
302673 3537311032316 4,05 155 1000 1200 16 19,2 26 499,2
302823 3537311032606 4,2 160 1000 1200 16 19,2 26 499,2
302676 3537311032323 4,3 165 1000 1200 14 16,8 26 436,8
302847 3537311032835 4,45 170 1000 1200 14 16,8 26 436,8
330651 3537311040090 4,6 175 1000 1200 14 16,8 26 436,8
302678 3537311032330 4,7 180 1000 1200 14 16,8 26 436,8
302890 3537311032989 4,85 185 1000 1200 14 16,8 26 436,8
302679 3537311032347 5 190 1000 1200 12 14,4 26 374,4
330652 3537311040106 5,1 195 1000 1200 12 14,4 26 374,4
302900 3537311032996 5,25 200 1000 1200 12 14,4 26 374,4

Aucun résultat

Plus ...

Dimensions, références et conditionnements à l'Export

Vous souhaitez connaitre les références, les conditionnements ROCKWOOL France à l'Export pour l'Afrique, les DROM-COM (Départements d'Outre-Mer et Collectivités d'Outre-Mer : Guadeloupe, Martinique, La Réunion, Mayotte, Polynésie Française, Tahiti, Saint Martin, Saint Barthélémy et Saint Pierre et Miquelon) ou la Nouvelle-Calédonie ?
Contactez dès maintenant notre service Export !
